GP50A13D-R1B

Характеристики

Производитель

MEAN WELL

Модель

GP50A13D-R1B

Тип

Сетевые адаптеры

Мощность по каталогу

50 Вт

Выход 1

5 В · 4 А

Выход 2

12 В · 2 А

Выход 3

-12 В · 0,5 А

Стандарты безопасности (по каталогу)

CUL-Listed,TUV-GS,CB,CE,FCC,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,6 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

50W;5V4A,12V2.0A,-12V0.5A;D5P100cm

Размеры (Д × Ш × В)

146 × 75.5 × 43 мм

GTIN

4711287468716

Страна производства

Тайвань

Данные производителя

Выходное напряжение

5 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон выходного тока

0 ~ 4.0 А PDF, стр. 2 ↗

Номинальная выходная мощность

50 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

50 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Допуск выходного напряжения

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Нестабильность по нагрузке

±5.0% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.

Входное напряжение

90 ~ 264 В перем. 135~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 7 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

84% PDF, стр. 2 ↗

Входной ток переменного напряжения

1.6 А / 100 В перем. 0.8 А / 230 В перем. PDF, стр. 2 ↗

Пусковой ток (макс.)

Холодный пуск 35 А/115 В перем. 65 А / 230 В перем. PDF, стр. 2 ↗

Ток утечки (макс.)

0.75 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-20 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-20 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03% / °C (0 ~ 40 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:4242 В пост. , вход–земля:2121 В пост. PDF, стр. 2 ↗

Габариты

146*75.5*43 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия GP50A

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия GP50A

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия GP50A

146 × 75.5 × 43 мм Источник ↗

Сертификаты серии · серия GP50A

CUL-Listed, TUV-GS, CB, CE, FCC, EAC, UKCA Источник ↗

Графики и чертежи производителя

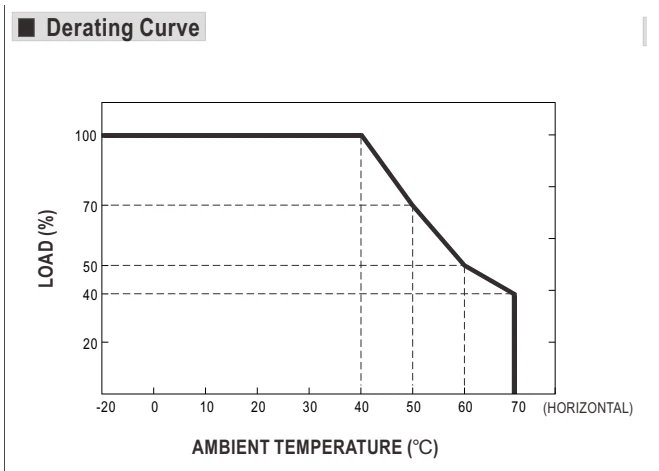

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

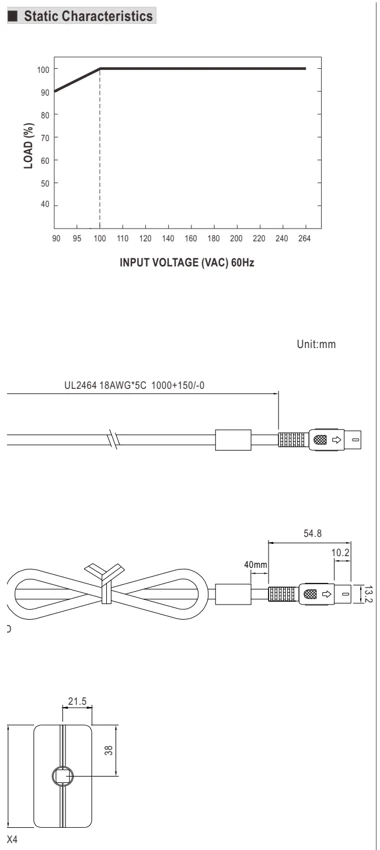

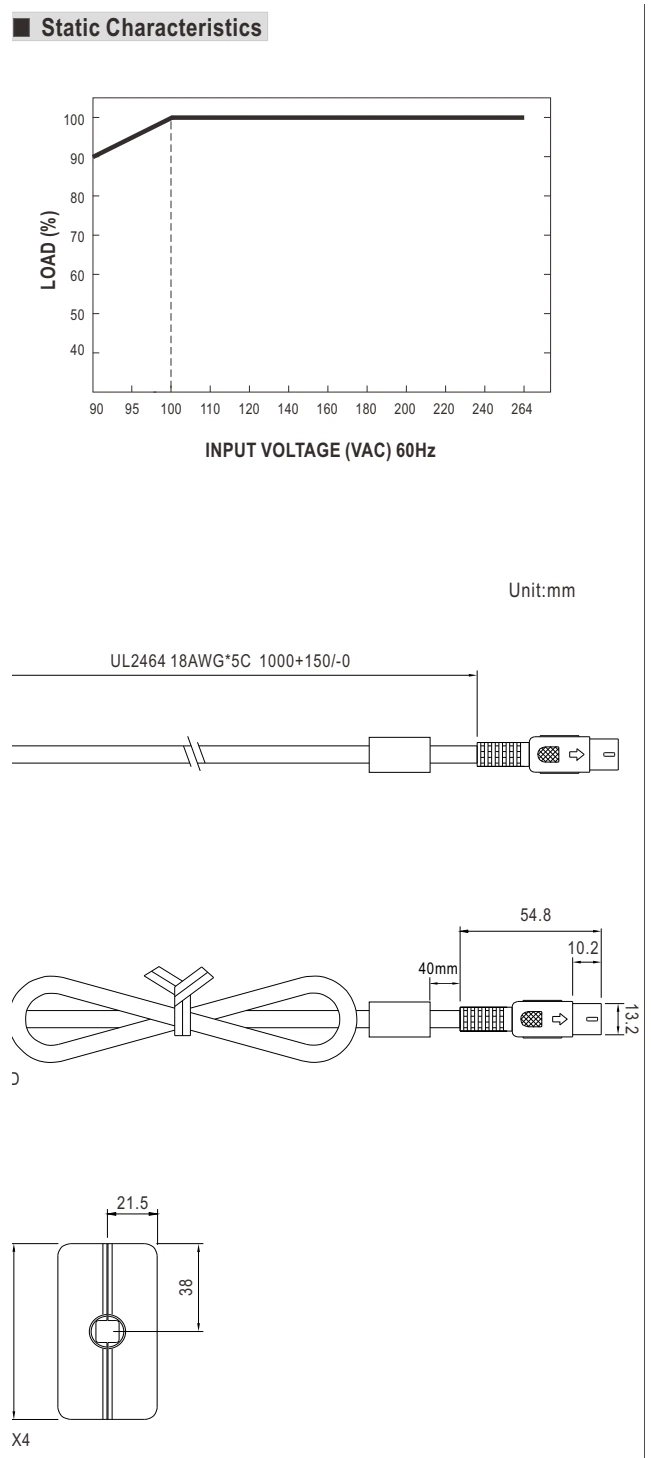

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

UNIT:MM

Размеры в миллиметрах

LOAD

Нагрузка

UNIT

Единицы измерения

VAC

В переменного тока

HZ

Гц

MM

мм

Оригинал в PDF · стр. 3 ↗

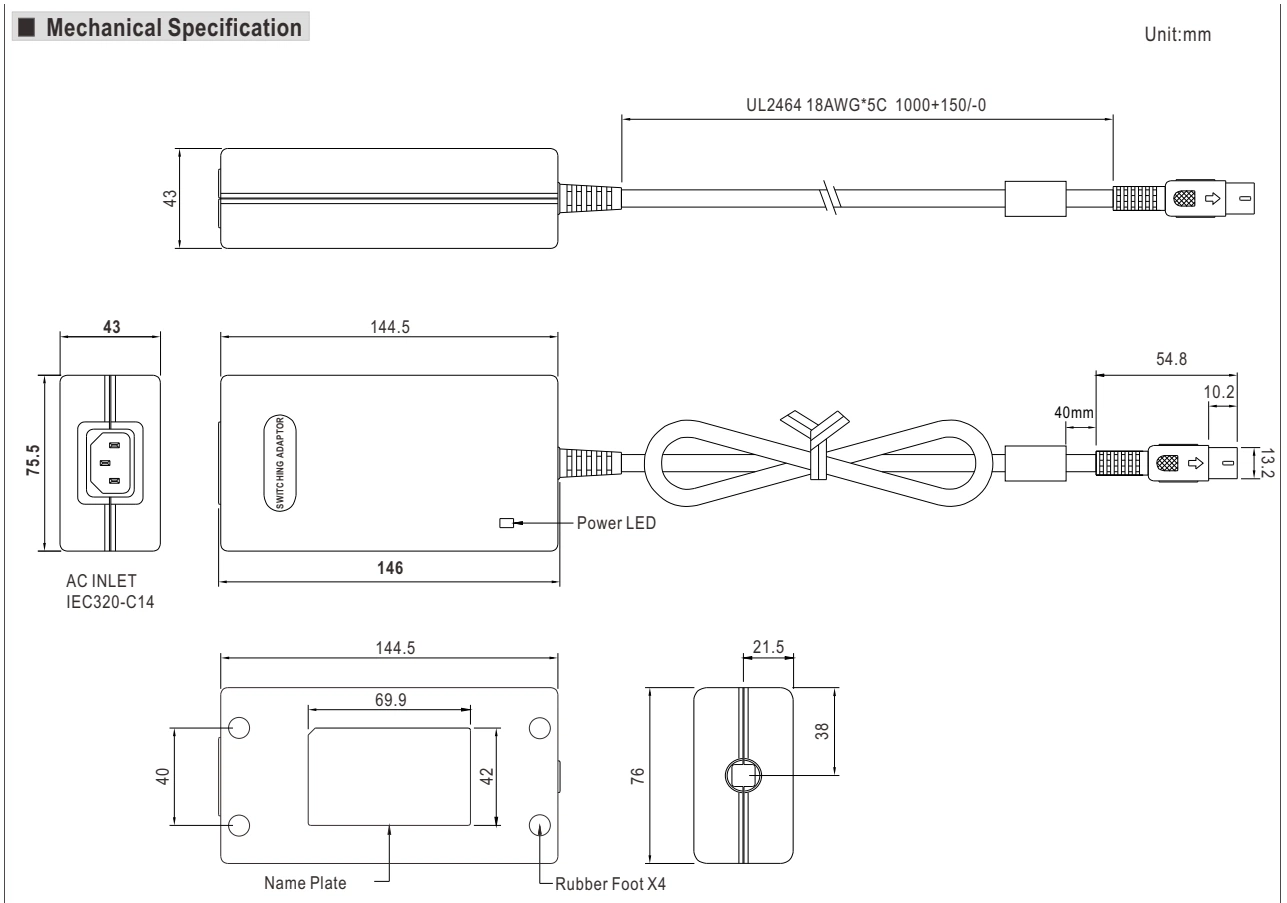

Габаритный чертёж · стр. 3

Увеличить рисунок ↗

Габаритный чертёж · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

SWITCHING

Коммутация

UNIT:MM

Размеры в миллиметрах

POWER

Мощность

UNIT

Единицы измерения

MM

мм

Оригинал в PDF · стр. 3 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL GP50A13D-R1B — сетевые адаптеры. Параметры: мощность 50 Вт. Серия GP50A. Характеристики, документация и запрос поставки в Казахстане.

Внешние адаптеры позволяют вынести источник питания за пределы корпуса устройства. Подключение определяется выходным разъёмом, полярностью и параметрами нагрузки.

Что проверить при выборе

Одного совпадения напряжения недостаточно: проверьте ток, размеры штекера, полярность и комплектность сетевого кабеля по исполнению.
