GC30E-2P1J

Характеристики

Производитель

MEAN WELL

Модель

GC30E-2P1J

Тип

Сетевые адаптеры

Выходная мощность (U × I)

25.2 Вт

Выходное напряжение

8.4 В

Выходной ток

3 А

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,403 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Обозначение параметров в каталоге

8.4V3.00A;C+/4F/CHARGER/2.1*5.5*11

GTIN

4711232769790

Страна производства

Тайвань

Данные производителя

Номинальный выходной ток

3 А PDF, стр. 1 ↗

Диапазон выходного тока

0 ~3 А PDF, стр. 1 ↗

Номинальная выходная мощность

25.2 Вт PDF, стр. 1 ↗

Пульсации и шум (макс.)

80 мВ пик-пик PDF, стр. 1 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 1 ↗Условия измерения: примечания 6 в документе.

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 1 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 1 ↗

КПД (тип.)

76% PDF, стр. 1 ↗

Входной ток переменного напряжения

0.7 А / 100 В перем.; 0.35 А/ 230 В перем. PDF, стр. 1 ↗

Пусковой ток (макс.)

40 А / 230 В перем. PDF, стр. 1 ↗

Ток утечки (макс.)

0.25 мА / 240 В перем. PDF, стр. 1 ↗

Рабочая температура

0 ~ +50 °C(см. график снижения допустимой выходной нагрузки в PDF) PDF, стр. 1 ↗

Рабочая влажность

20% ~ 90% отн. вл. без конденсации PDF, стр. 1 ↗

Температура и влажность хранения

-20 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 1 ↗

Температурный коэффициент

±0.03% / °C (0 ~ 50 °C) PDF, стр. 1 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. PDF, стр. 1 ↗

Сопротивление изоляции

вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 1 ↗

Габариты

108*67*36 мм (Д × Ш × В) PDF, стр. 1 ↗

Охлаждение · серия GC30E

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия GC30E

2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия GC30E

108 × 67 × 36 мм Источник ↗

Сертификаты серии · серия GC30E

CB, CE, FCC, EAC, UKCA, TUV-62368-1 Источник ↗

Графики и чертежи производителя

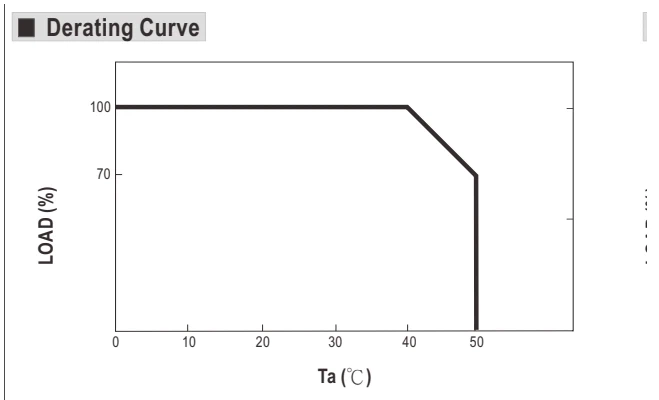

Снижение допустимой нагрузки · стр. 2

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

LOAD

Нагрузка

Оригинал в PDF · стр. 2 ↗

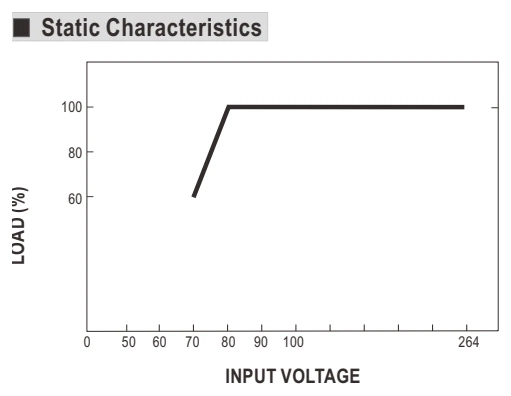

Нагрузка и входное напряжение · стр. 2

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

Оригинал в PDF · стр. 2 ↗

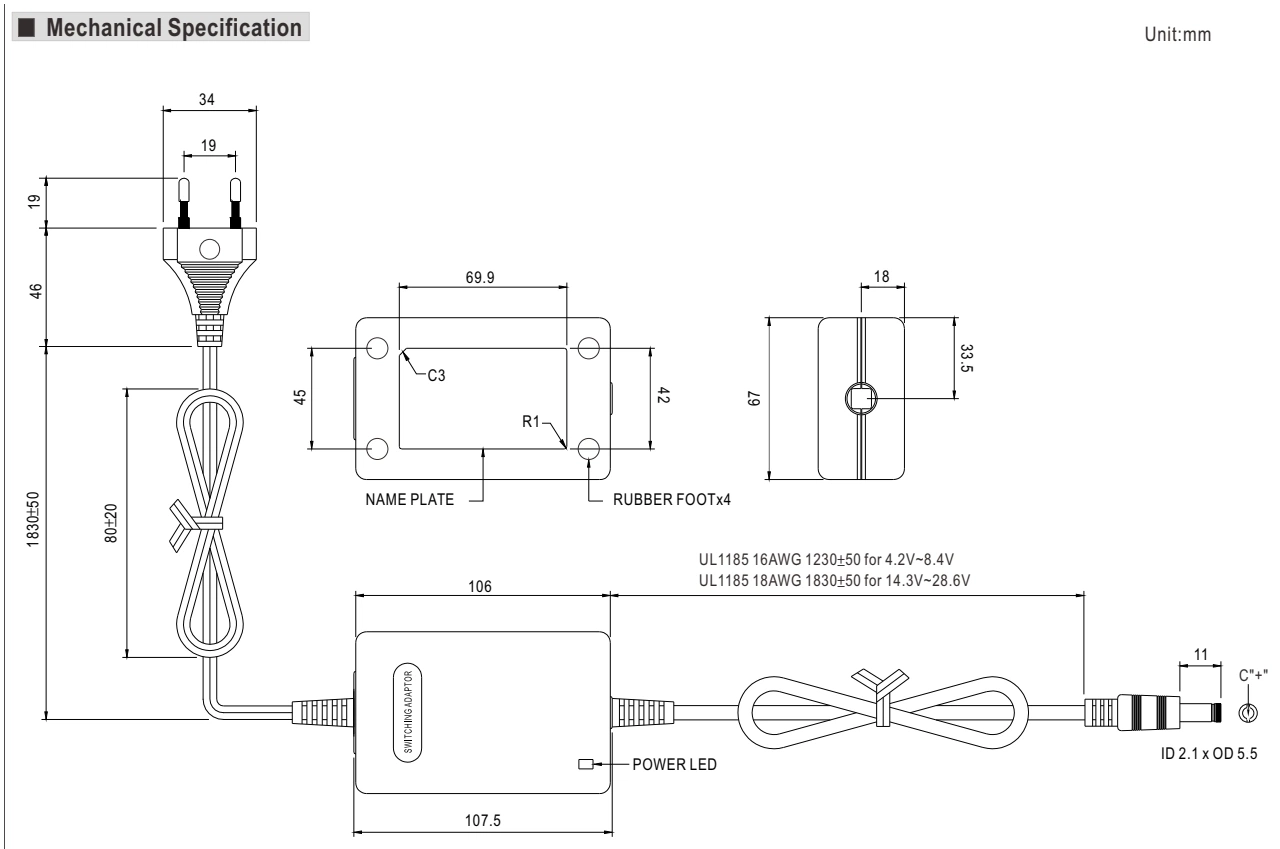

Габаритный чертёж · стр. 2

Увеличить рисунок ↗

Габаритный чертёж · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

UNIT:MM

Размеры в миллиметрах

POWER

Мощность

UNIT

Единицы измерения

MM

мм

Оригинал в PDF · стр. 2 ↗

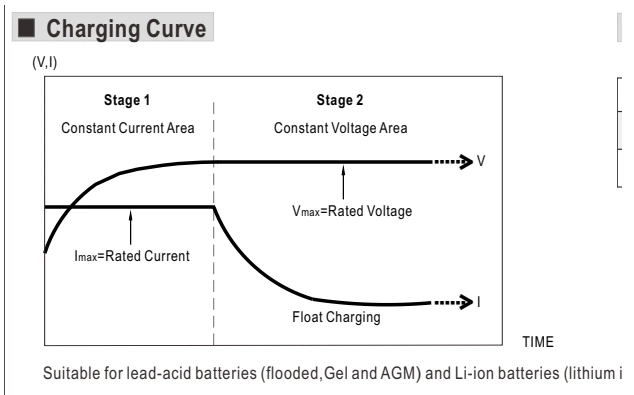

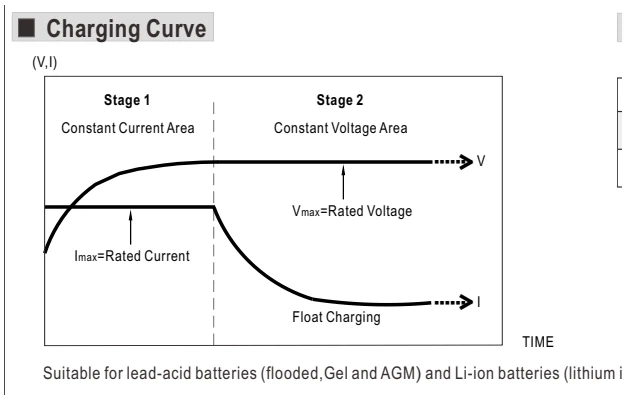

Характеристика зарядки · стр. 2

Увеличить рисунок ↗

Характеристика зарядки · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

CONSTANT CURRENT

Стабилизация тока

CONSTANT VOLTAGE

Стабилизация напряжения

CURRENT AREA

Область стабилизации тока

Оригинал в PDF · стр. 2 ↗

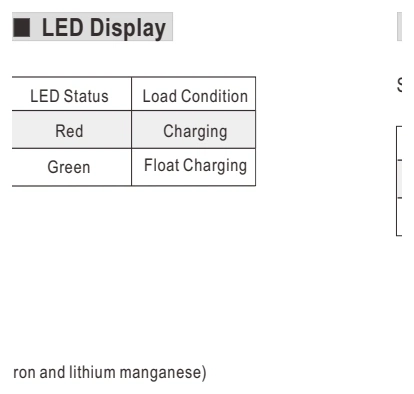

Светодиодная индикация · стр. 2

Увеличить рисунок ↗

Светодиодная индикация · стр. 2100%Открыть изображение ↗Закрыть ×

Обозначения

LOAD

Нагрузка

RED

Красный

Оригинал в PDF · стр. 2 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL GC30E-2P1J — сетевые адаптеры. Параметры: выходное напряжение 8.4 В, выходной ток 3 А, мощность 25.2 Вт. Серия GC30E. Характеристики, документация и запрос поставки в Казахстане.

Внешние адаптеры позволяют вынести источник питания за пределы корпуса устройства. Подключение определяется выходным разъёмом, полярностью и параметрами нагрузки.

Что проверить при выборе

Одного совпадения напряжения недостаточно: проверьте ток, размеры штекера, полярность и комплектность сетевого кабеля по исполнению.
