GC120A12-AD1
MEAN WELL GC120A12-AD1 — зарядные устройства. Параметры: выходное напряжение 13.6 В, выходной ток 7.5 А, мощность 102 Вт. Серия GC120. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- GC120A12-AD1
- Тип
- Зарядные устройства
- Выходная мощность (U × I)
- 102 Вт
- Выходное напряжение
- 13.6 В
- Выходной ток
- 7.5 А
- Стандарты безопасности (по каталогу)
- CUL-Listed,TUV-GS,CB,CE,FCC,EAC,UKCA, ETL (US)
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,62 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- 13.6V7.5A;18AWGx4C/120cm, Anderson
- Размеры (Д × Ш × В)
- 167 × 67 × 35 мм
- GTIN
- 4711287484624
- Страна производства
- Китай
Данные производителя
- Охлаждение · серия GC120
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия GC120
- 2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия GC120
- 167 × 67 × 35 мм Источник ↗
- Сертификаты серии · серия GC120
- CB, CE, FCC, EAC, UKCA, TUV-PSE, UL-1, TUV-62368-1 Источник ↗
Графики и чертежи производителя

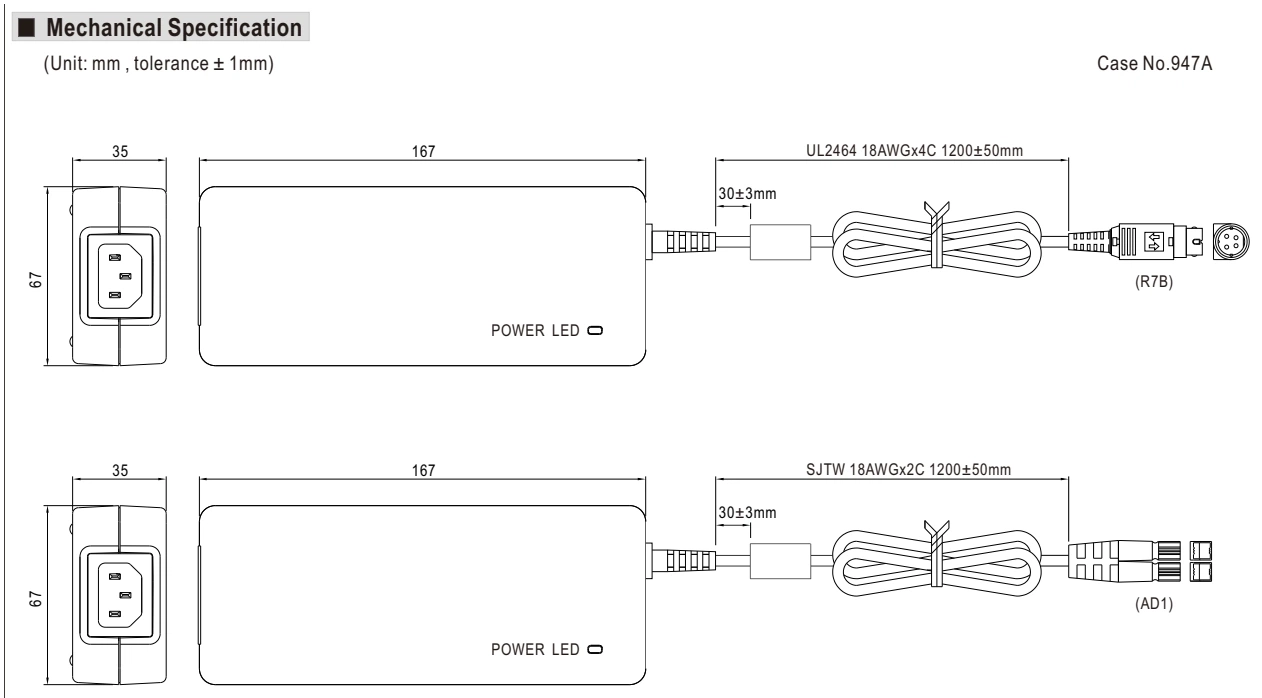

Габаритный чертёж · стр. 2
Увеличить рисунок ↗Обозначения
- CASE NO.
- Номер корпуса
- POWER
- Мощность
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

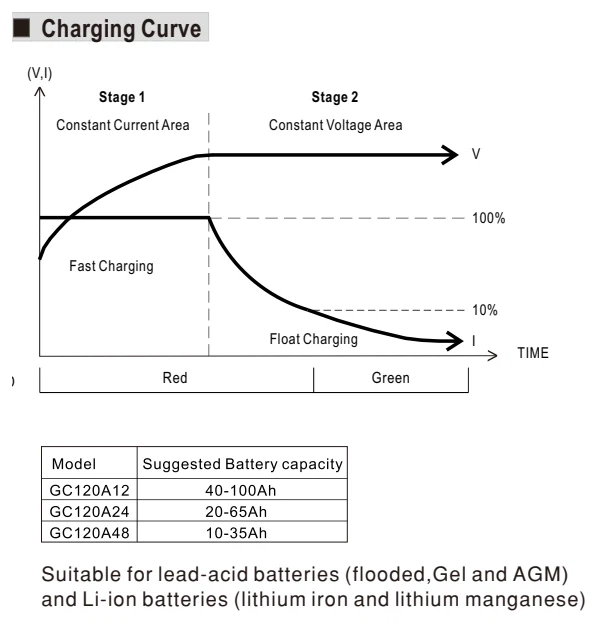

Характеристика зарядки · стр. 2
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- CONSTANT VOLTAGE
- Стабилизация напряжения
- RED
- Красный
- CURRENT AREA
- Область стабилизации тока

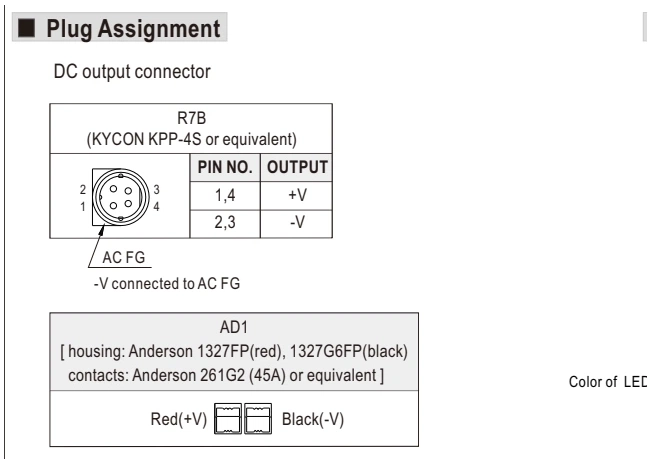

Назначение контактов разъёма · стр. 2
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- DC OUTPUT
- Выход постоянного тока
- PIN NO.
- Номер контакта
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- RED
- Красный
- BLACK
- Чёрный

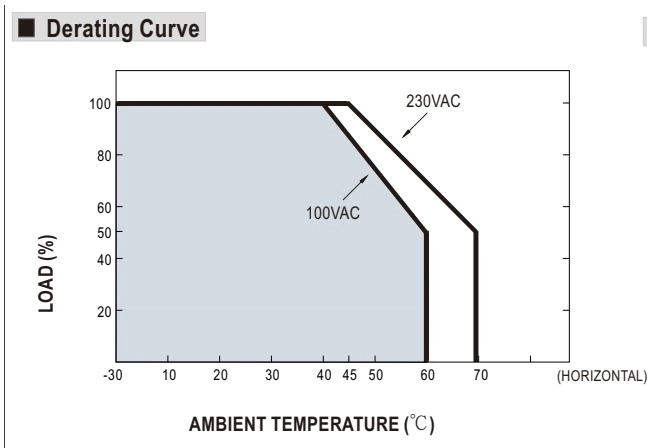

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока

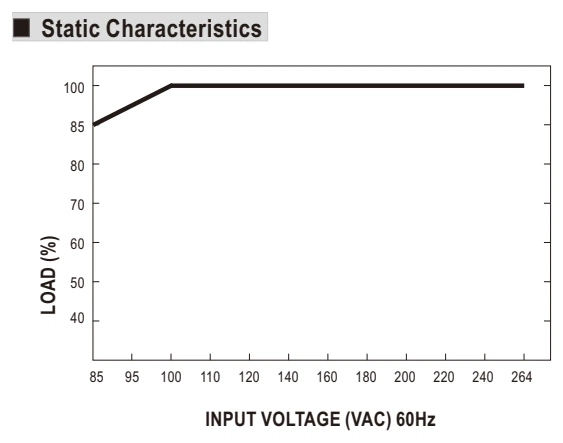

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL GC120A12-AD1 — зарядные устройства. Параметры: выходное напряжение 13.6 В, выходной ток 7.5 А, мощность 102 Вт. Серия GC120. Характеристики, документация и запрос поставки в Казахстане.
Зарядное устройство выбирают по химии аккумулятора и требуемому алгоритму заряда. Обычный источник постоянного напряжения не всегда может заменить зарядное устройство.
Что проверить при выборе
Уточните число последовательно соединённых элементов, ёмкость батареи, допустимый ток и температурную компенсацию. Возможность настройки алгоритма проверяйте в руководстве серии.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства GC120 уточнит менеджер при обращении.
Документация относится к семейству GC120. Открыть страницу производителя ↗
