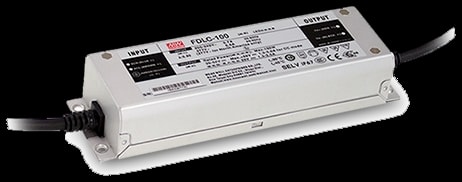

MEAN WELL FDLC-100 — фото серии FDLC-100
Изображение серии FDLC-100. Внешний вид исполнения может отличаться.
LED-драйверы и питание освещения

FDLC-100

MEAN WELL FDLC-100 — led-драйверы и питание освещения. Параметры: мощность 100 Вт. Характеристики, документация и запрос поставки в Казахстане.

Мощность100 Вт
Напряжение30–54 В
Ток1,3–3 А
ПОСТАВКА В КАЗАХСТАН

Цена по запросу

Наличие уточняется

Поставка под заказ

Срок поставки согласуем после проверки нужного количества.

Доставка и самовывоз — после поступления оборудования.

Перейти в корзину
Данные производителя Подбор под проект
ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Производитель
MEAN WELL
Модель
FDLC-100
Тип
LED-драйверы и питание освещения
Мощность по каталогу
100 Вт
Выход 1
30–54 В · 1,3–3 А
Стандарты безопасности (по каталогу)
CCC,CB,CE,ENEC05,EAC
Соответствие RoHS (по каталогу)
RoHS
Масса 1 шт.
≈ 0,625 кг
ECCN по каталогу
EAR99
Входное напряжение
180~295
Обозначение параметров в каталоге
O/P +30~54V 1.3~3A
Размеры (Д × Ш × В)
180 × 53 × 33 мм
GTIN
4711287447193
Страна производства
Китай

Данные производителя

Номинальная выходная мощность
100 Вт PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Диапазон напряжения в режиме стабилизации тока
30 ~ 54 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
Входное напряжение
180 ~ 295 В перем. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗
Частота входного напряжения
47 ~ 63 Гц PDF, стр. 2 ↗
Коэффициент мощности (тип.)
коэффициент мощности≧0.9(@нагрузки≧70%/230 В перем.; @нагрузки≧75%/277 В перем.) (см. график коэффициента мощности в PDF) PDF, стр. 2 ↗
КПД (тип.)
90% PDF, стр. 2 ↗
Входной ток переменного напряжения (тип.)
0.7 А / 230 В перем. 0.5 А/277 В перем. PDF, стр. 2 ↗
Пусковой ток (тип.)
Холодный пуск 50 А(длительность импульса=270 мкс измерено при 50% пикового тока)/230 В перем.; по NEMA 410 PDF, стр. 2 ↗
Ток утечки
<0.75 мА / 277 В перем. PDF, стр. 2 ↗
Потребление без нагрузки
<0.5 Вт PDF, стр. 2 ↗
Рабочая температура
температура корпуса=-30 ~ +90 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
Максимальная температура корпуса
температура корпуса=+90 °C PDF, стр. 2 ↗
Рабочая влажность
20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
Температура и влажность хранения
-30 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
Температурный коэффициент
±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
Электрическая прочность изоляции
вход–выход:3.75 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗
Сопротивление изоляции
вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
Габариты
180*53*33 мм (Д × Ш × В) PDF, стр. 2 ↗
Условия измерений и применения

Примечание 1 · стр. 2

Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающего воздуха 25 °C.

Примечание в документе производителя ↗

Примечание 3 · стр. 2

Время запуска измерено при первом холодном пуске. Повторное включение и выключение источника питания может увеличить время запуска.

Примечание в документе производителя ↗

Примечание 4 · стр. 2

Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.

Примечание в документе производителя ↗

Примечание 5 · стр. 2

Условия гарантии приведены в гарантийном заявлении на официальном сайте MEAN WELL.

Примечание в документе производителя ↗

Примечание 6 · стр. 2

При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.

Примечание в документе производителя ↗

Примечание 7 · стр. 2

Перед применением прочитайте руководство: в нём приведены рекомендации по использованию и условия монтажа для сохранения заявленной защиты от воды.

Примечание в документе производителя ↗
Графики и чертежи производителя

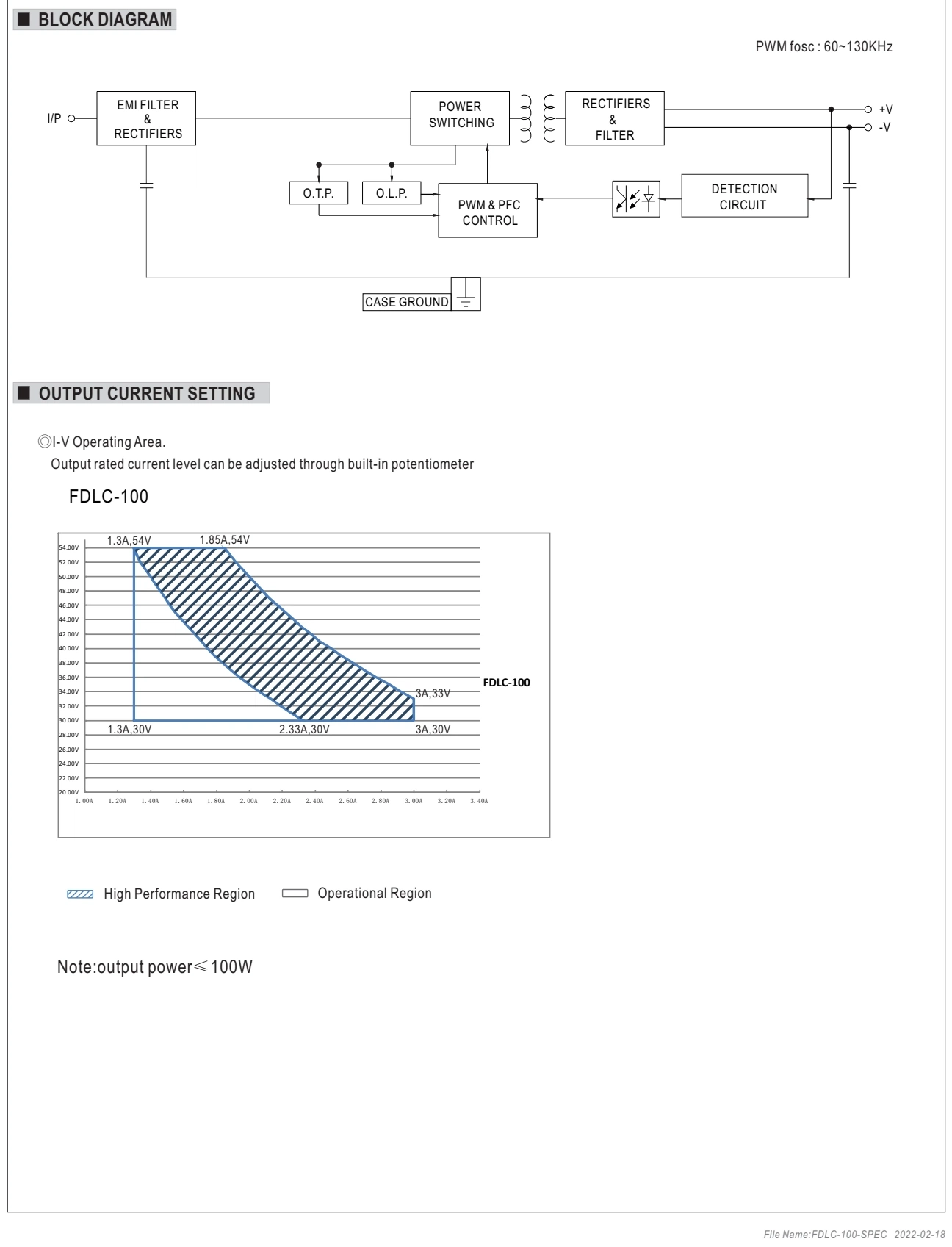

Функциональная схема · стр. 3

Функциональная схема · стр. 3Увеличить рисунок ↗
Обозначения
RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
OUTPUT CURRENT
Выходной ток
OUTPUT POWER
Выходная мощность
PWM CONTROL
ШИМ-контроллер
OPERATIONAL
Рабочий диапазон
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.T.P.
Защита от перегрева
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FOSC
Частота преобразования
PFC CIRCUIT
Цепь коррекции коэффициента мощности
PWM & PFC CIRCUIT
Цепь ШИМ и коррекции коэффициента мощности
Функциональная схема · стр. 3Открыть изображение ↗

Обозначения

RECTIFIERS & FILTER
Выпрямители и фильтр
DETECTION CIRCUIT
Цепь контроля
POWER SWITCHING
Силовой преобразователь
OUTPUT CURRENT
Выходной ток
OUTPUT POWER
Выходная мощность
PWM CONTROL
ШИМ-контроллер
OPERATIONAL
Рабочий диапазон
EMI FILTER
Фильтр электромагнитных помех
O.L.P.
Защита от перегрузки
O.T.P.
Защита от перегрева
PFC
Коррекция коэффициента мощности
I/P
Вход
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FOSC
Частота преобразования
PFC CIRCUIT
Цепь коррекции коэффициента мощности
PWM & PFC CIRCUIT
Цепь ШИМ и коррекции коэффициента мощности
Оригинал в PDF · стр. 3 ↗

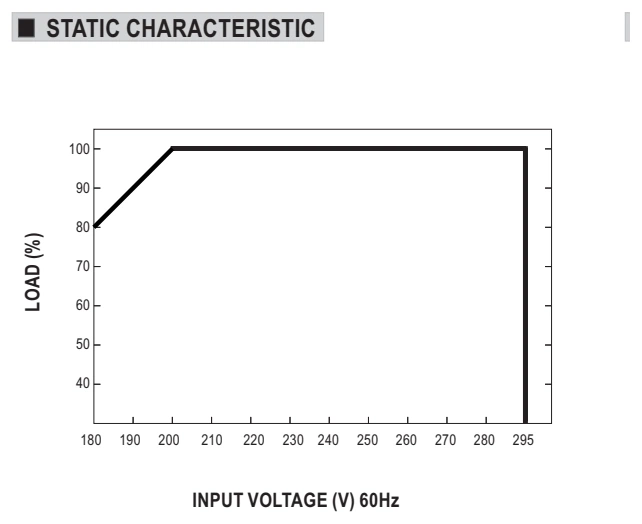

Нагрузка и входное напряжение · стр. 4

Нагрузка и входное напряжение · стр. 4Увеличить рисунок ↗
Обозначения
INPUT VOLTAGE
Входное напряжение
HZ
Гц
Нагрузка и входное напряжение · стр. 4Открыть изображение ↗

Обозначения

INPUT VOLTAGE
Входное напряжение
HZ
Гц
Оригинал в PDF · стр. 4 ↗

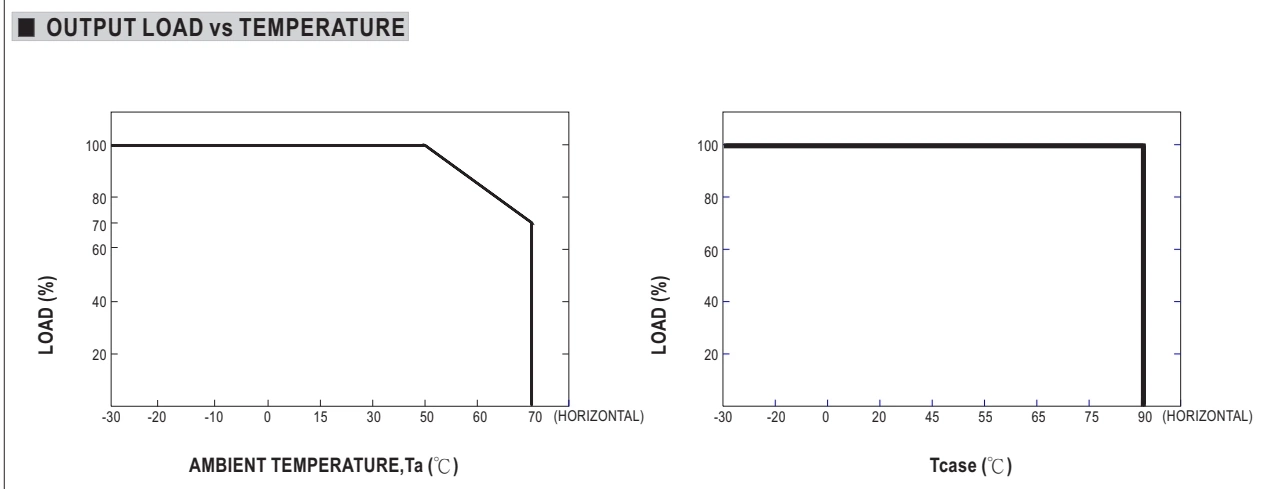

Выходная нагрузка и температура · стр. 4

Выходная нагрузка и температура · стр. 4Увеличить рисунок ↗
Обозначения
AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Выходная нагрузка и температура · стр. 4Открыть изображение ↗

Обозначения

AMBIENT TEMPERATURE
Температура окружающего воздуха
OUTPUT LOAD
Выходная нагрузка
HORIZONTAL
Горизонтальное положение
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 4 ↗

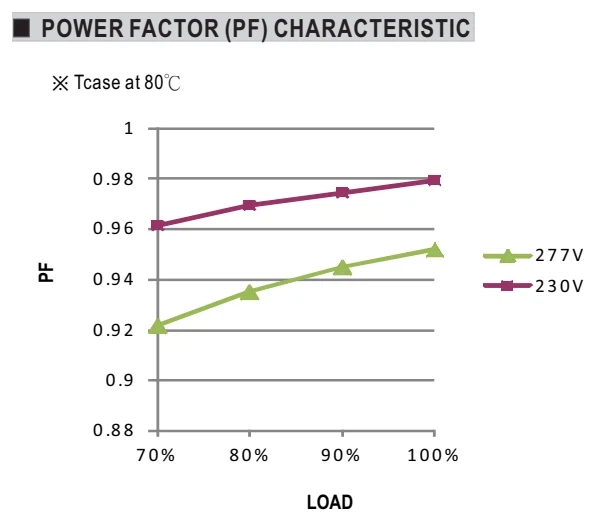

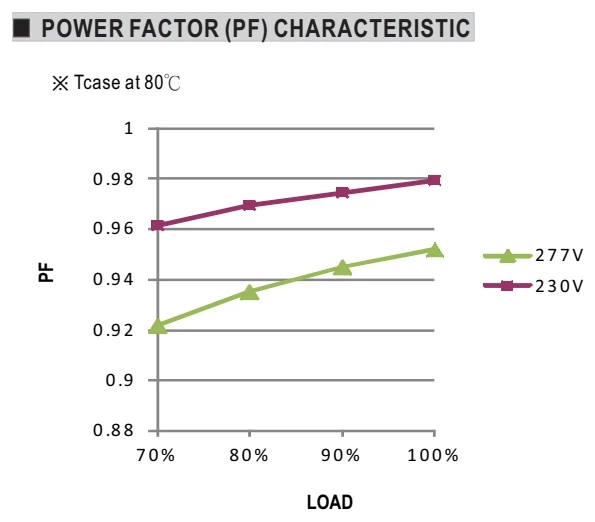

Коэффициент мощности · стр. 4

Коэффициент мощности · стр. 4Увеличить рисунок ↗
Обозначения
POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
TCASE
Температура корпуса
PF
Коэффициент мощности
Коэффициент мощности · стр. 4Открыть изображение ↗

Обозначения

POWER FACTOR
Коэффициент мощности
LOAD
Нагрузка
TCASE
Температура корпуса
PF
Коэффициент мощности
Оригинал в PDF · стр. 4 ↗

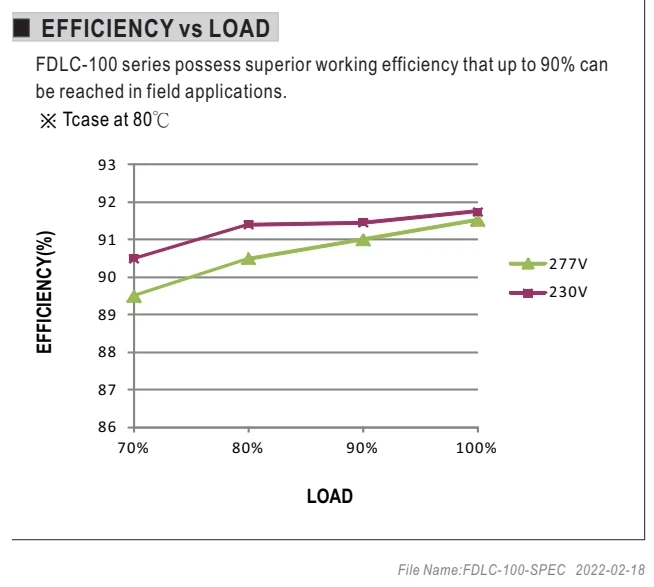

КПД и нагрузка · стр. 4

КПД и нагрузка · стр. 4Увеличить рисунок ↗
Обозначения
EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
КПД и нагрузка · стр. 4Открыть изображение ↗

Обозначения

EFFICIENCY
КПД
LOAD
Нагрузка
TCASE
Температура корпуса
Оригинал в PDF · стр. 4 ↗

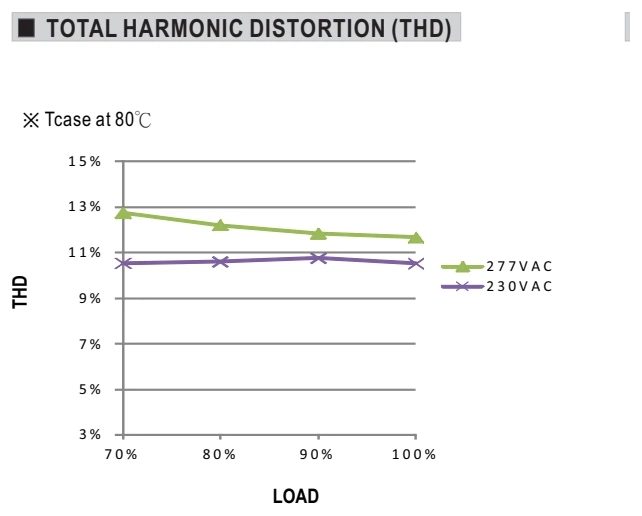

Гармонические искажения · стр. 4

Гармонические искажения · стр. 4Увеличить рисунок ↗
Обозначения
LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Гармонические искажения · стр. 4Открыть изображение ↗

Обозначения

LOAD
Нагрузка
THD
Коэффициент гармонических искажений
VAC
В переменного тока
TCASE
Температура корпуса
Оригинал в PDF · стр. 4 ↗

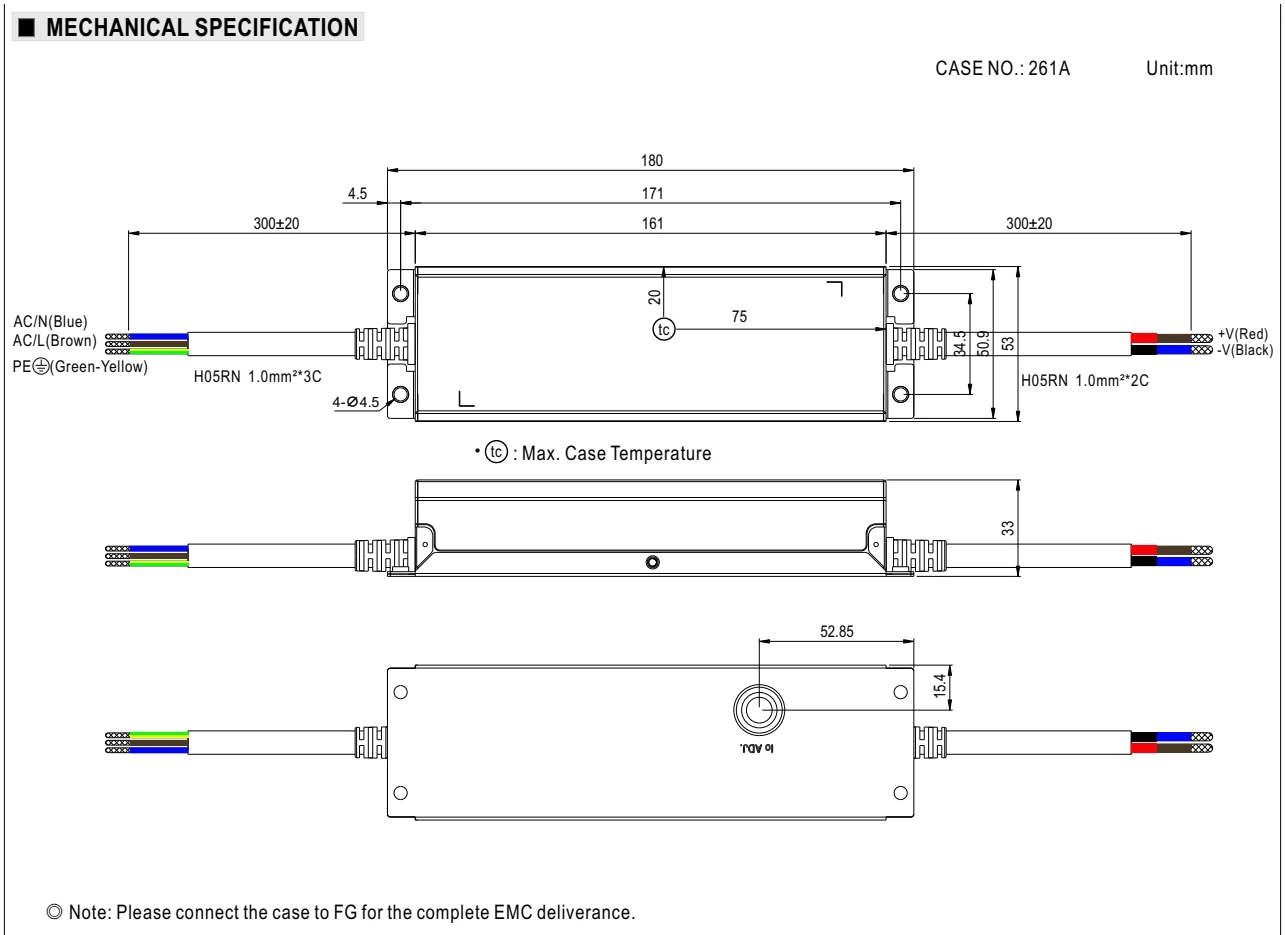

Габаритный чертёж · стр. 5

Габаритный чертёж · стр. 5Увеличить рисунок ↗
Обозначения
CASE TEMPERATURE
Температура корпуса
CASE NO.
Номер корпуса
UNIT:MM
Размеры в миллиметрах
UNIT
Единицы измерения
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
MM
мм
RED
Красный
BLACK
Чёрный
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
Габаритный чертёж · стр. 5Открыть изображение ↗

Обозначения

CASE TEMPERATURE
Температура корпуса
CASE NO.
Номер корпуса
UNIT:MM
Размеры в миллиметрах
UNIT
Единицы измерения
MAX.
Максимум
+V
Положительный вывод выхода
-V
Отрицательный вывод выхода
FG
Защитное заземление
MM
мм
RED
Красный
BLACK
Чёрный
TC
Контрольная точка температуры корпуса
MAX. CASE TEMPERATURE
Максимальная температура корпуса
Оригинал в PDF · стр. 5 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

О МОДЕЛИ

Описание и назначение

MEAN WELL FDLC-100 — led-драйверы и питание освещения. Параметры: мощность 100 Вт. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
