EPS-45S-24

Характеристики

Производитель

MEAN WELL

Модель

EPS-45S-24

Тип

Источники для монтажа на плату

Выходная мощность (U × I)

45.6 Вт

Выходное напряжение

24 В

Выходной ток

1.9 А

Выход 1

24 В · 1,9 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CCC,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,11 кг

ECCN по каталогу

EAR99

Входное напряжение

80~264

Обозначение параметров в каталоге

O/P +24V1.9A

Размеры (Д × Ш × В)

76.2 × 50.8 × 24 мм

GTIN

4711287424576

Страна производства

Китай

Данные производителя

Выходное напряжение

24 В PDF, стр. 2 ↗

Номинальный выходной ток

1.9 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 2.1 А PDF, стр. 2 ↗

Номинальная выходная мощность

45.6 Вт PDF, стр. 2 ↗

Пульсации и шум (макс.)

240 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

500 мс, 30 мс / 230 В перем. 500 мс, 30 мс / 115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

30 мс / 230 В перем. 12 мс / 115 В перем. при полной нагрузке PDF, стр. 2 ↗

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

КПД (тип.)

90% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

1.2 А / 115 В перем. 1 А / 230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 30 А/115 В перем. 60 А/230 В перем. PDF, стр. 2 ↗

Ток утечки (макс.)

0.25 мА/264 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20% ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗

Температурный коэффициент

±0.03% / °C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход: 3 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

76.2*50.8*24 мм или 3" * 2" *0.945" дюймы (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия EPS-45S

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия EPS-45S

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия EPS-45S

76.2 × 50.8 × 24 мм Источник ↗

Сертификаты серии · серия EPS-45S

CUL, TUV-62368-1, CB, CE, EAC, UKCA, CCC Источник ↗

Графики и чертежи производителя

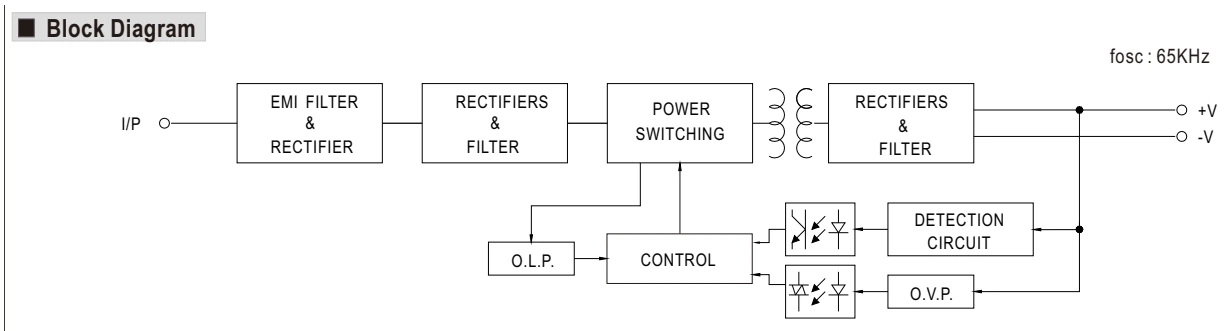

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

RECTIFIER

Выпрямитель

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

I/P

Вход

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

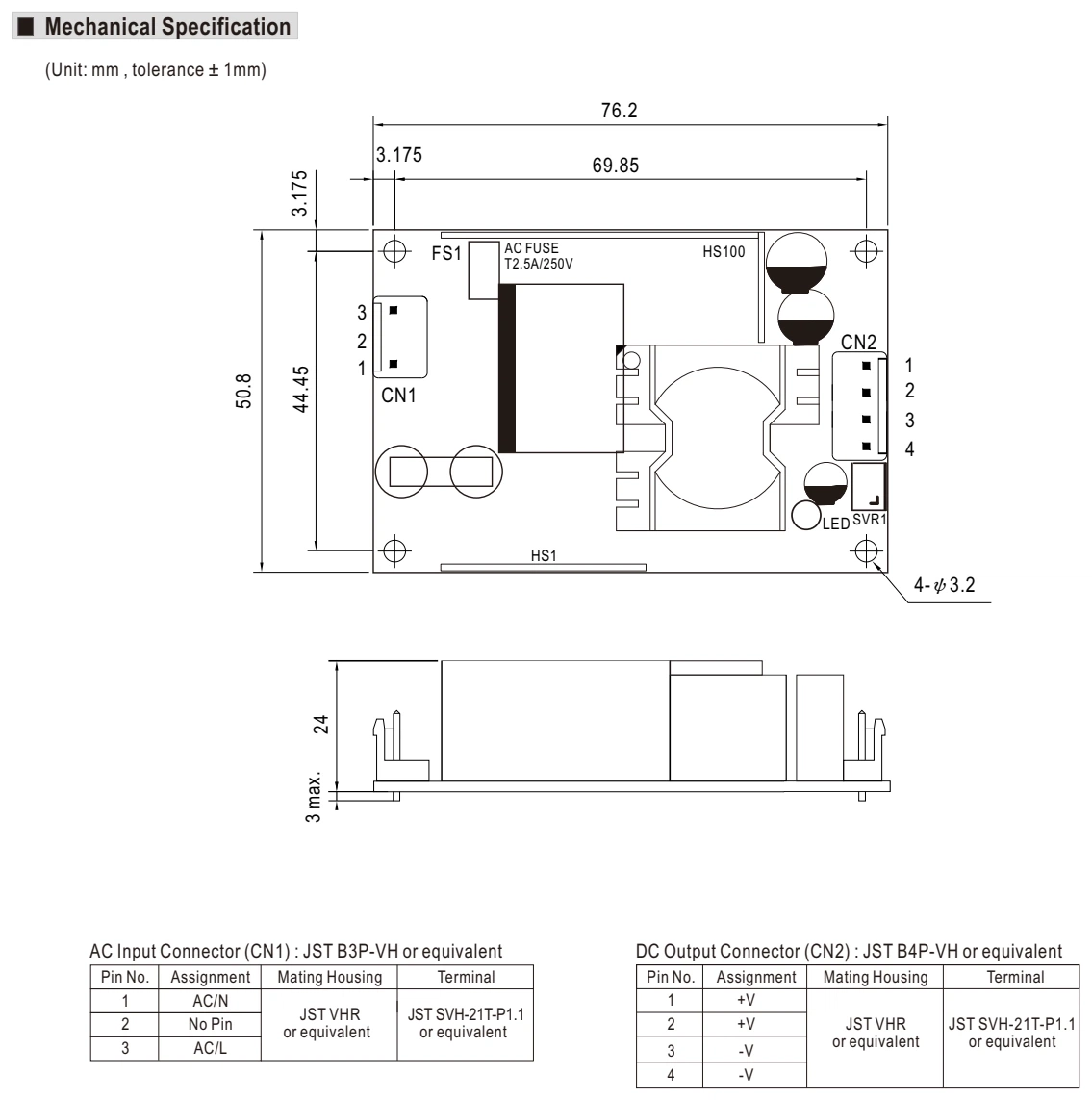

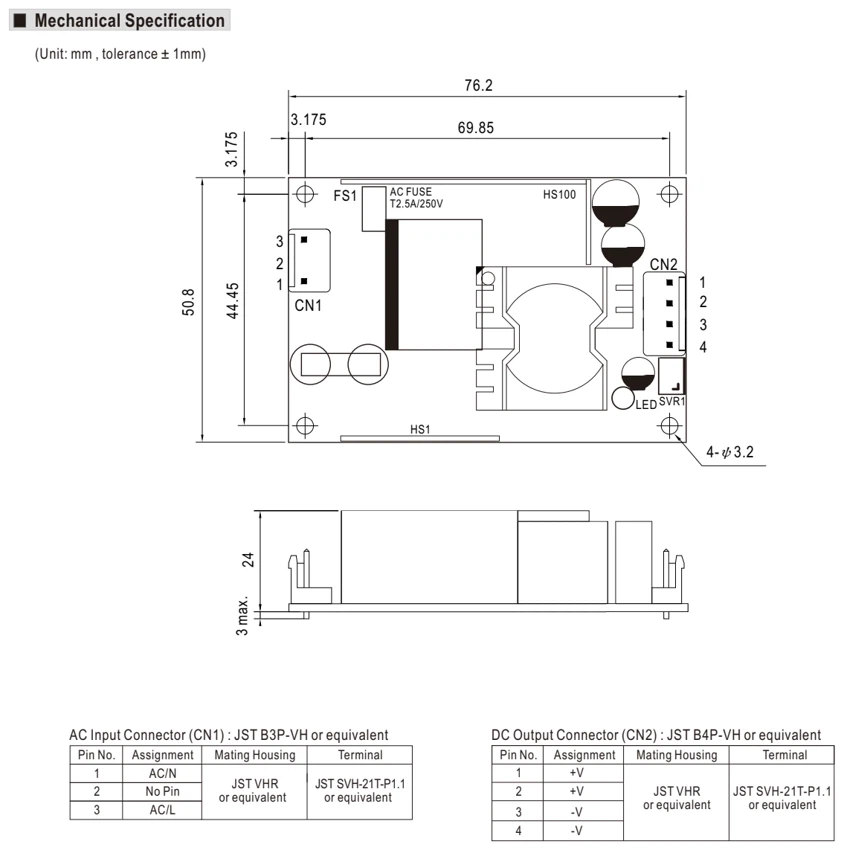

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

ASSIGNMENT

Назначение

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

MAX.

Максимум

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 4 ↗

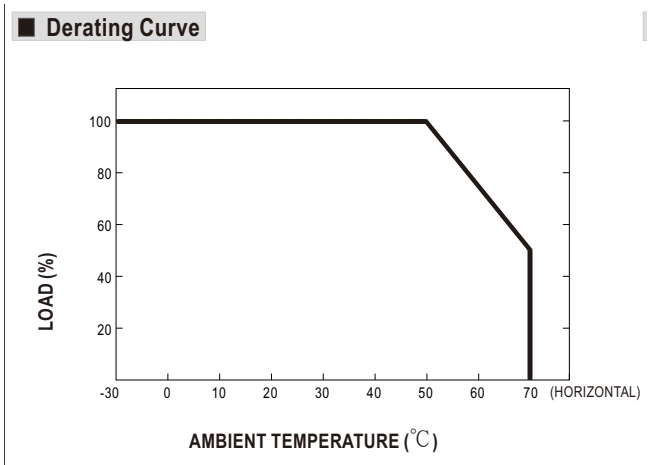

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

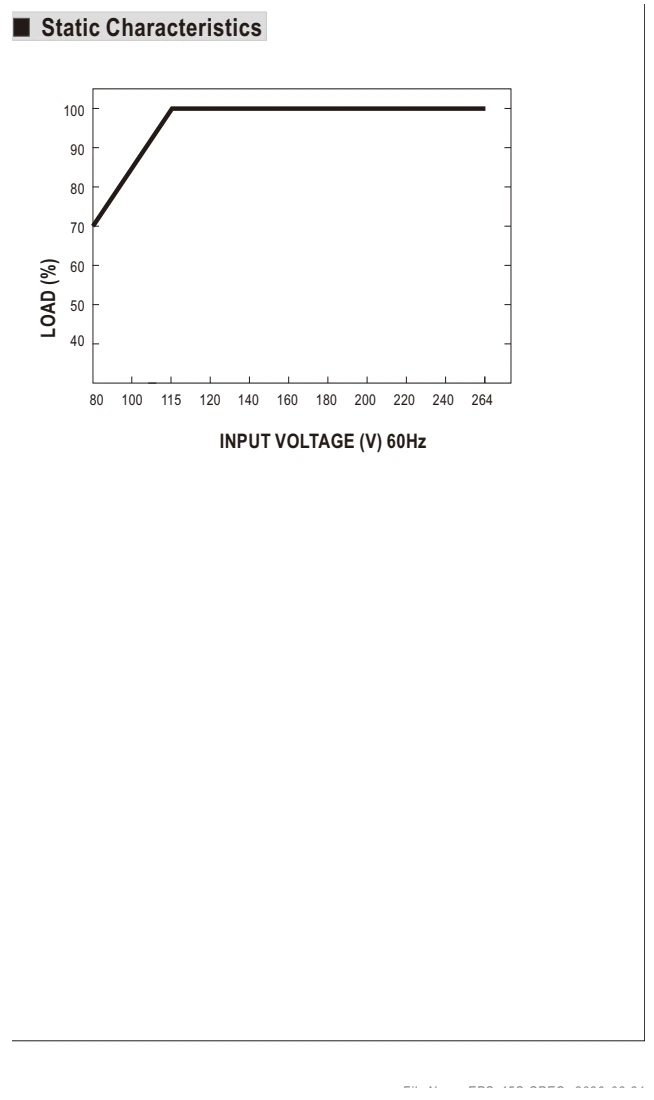

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL EPS-45S-24 — источники для монтажа на плату. Параметры: выходное напряжение 24 В, выходной ток 1.9 А, мощность 45.6 Вт. Серия EPS-45S. Характеристики, документация и запрос поставки в Казахстане.

Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.

Что проверить при выборе

Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
