EPP-500-12

Характеристики

Производитель

MEAN WELL

Модель

EPP-500-12

Тип

Источники для монтажа на плату

Выходная мощность (U × I)

499.2 Вт

Выходное напряжение

12 В

Выходной ток

41.6 А

Выход 1

12 В · 41,6 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,46 кг

ECCN по каталогу

EAR99

Входное напряжение

80~264

Обозначение параметров в каталоге

O/P +12V41.6A

Размеры (Д × Ш × В)

127 × 76.2 × 40 мм

GTIN

4711287425375

Страна производства

Китай

Данные производителя

Выходное напряжение

12 В PDF, стр. 2 ↗

Допуск выходного напряжения

±3.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±1.0% PDF, стр. 2 ↗

Время запуска и нарастания

1000 мс, 30 мс/230 В перем. 1500 мс, 30 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

10 мс/230 В перем. 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

80 ~ 264 В перем. 113 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности

коэффициент мощности>0.94/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

91% PDF, стр. 2 ↗

Входной ток переменного напряжения (тип.)

5.8 А/115 В перем. 2.9 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток (тип.)

Холодный пуск 40 А/115 В перем. 80 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<0.75 мА / 240 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Охлаждение · серия EPP-500

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия EPP-500

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия EPP-500

127 × 76.2 × 41 мм Источник ↗

Сертификаты серии · серия EPP-500

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

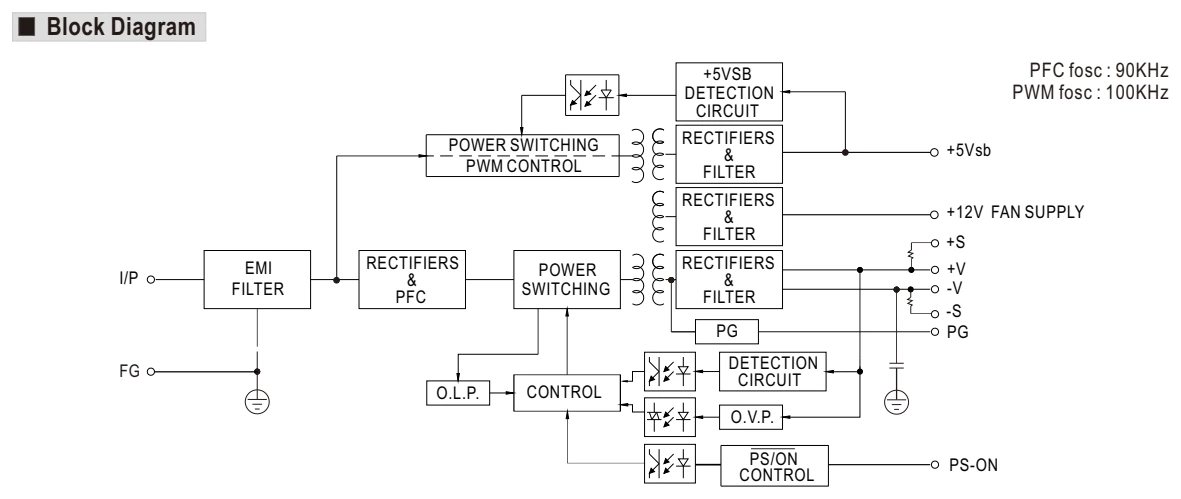

Функциональная схема · стр. 4

Увеличить рисунок ↗

Функциональная схема · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

PWM CONTROL

ШИМ-контроллер

EMI FILTER

Фильтр электромагнитных помех

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

PFC

Коррекция коэффициента мощности

I/P

Вход

FAN

Вентилятор

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

FOSC

Частота преобразования

Оригинал в PDF · стр. 4 ↗

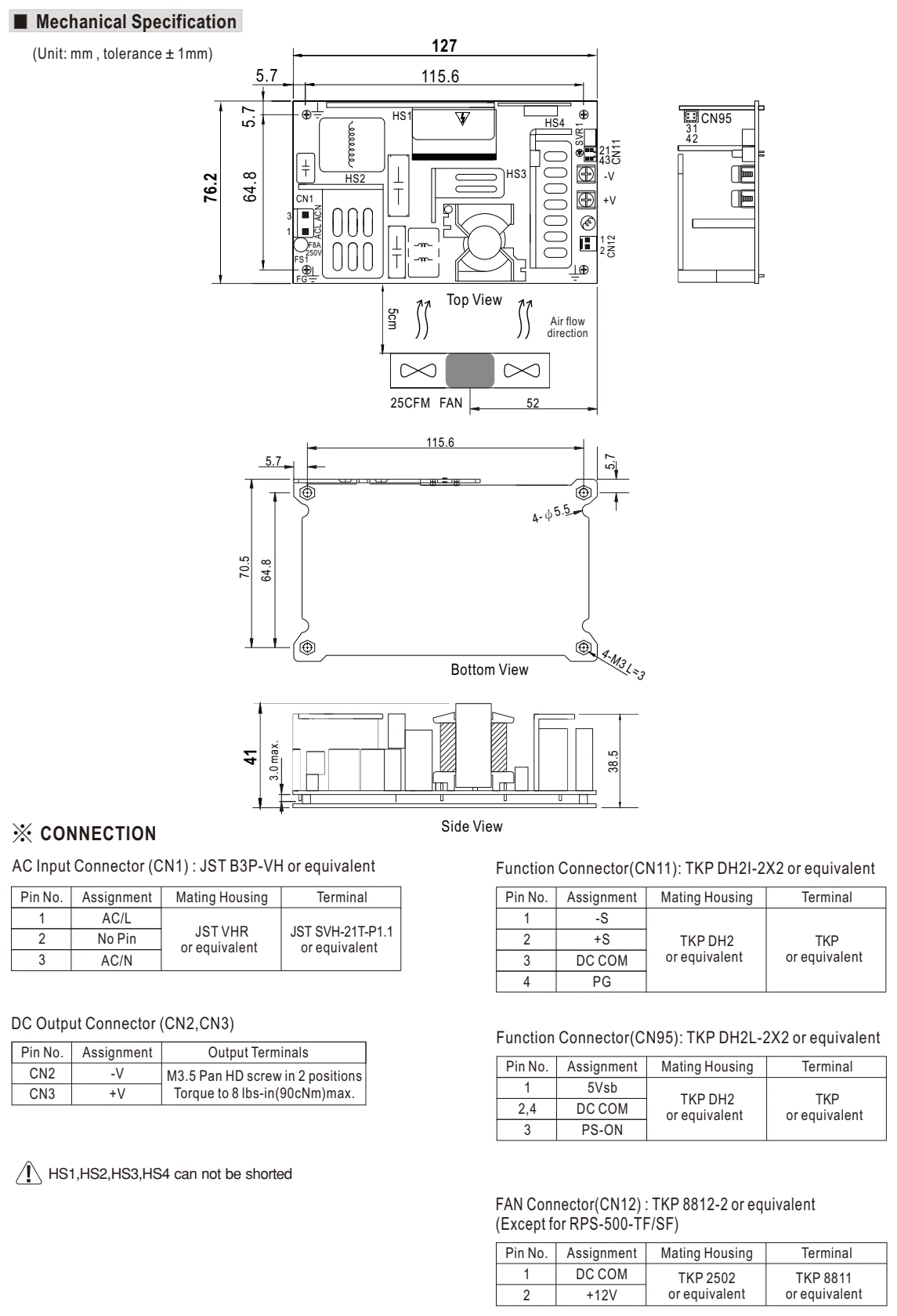

Габаритный чертёж · стр. 5

Увеличить рисунок ↗

Габаритный чертёж · стр. 5100%Открыть изображение ↗Закрыть ×

Обозначения

BOTTOM VIEW

Вид снизу

ASSIGNMENT

Назначение

SIDE VIEW

Вид сбоку

CONNECTOR

Разъём

DC OUTPUT

Выход постоянного тока

TOP VIEW

Вид сверху

TERMINAL

Клемма

AC INPUT

Вход переменного тока

FUNCTION

Назначение

PIN NO.

Номер контакта

MAX.

Максимум

FAN

Вентилятор

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

MATING HOUSING

Корпус ответного разъёма

TERMINAL PIN NO.

Номер контакта клеммы

AIR FLOW

Поток воздуха

DIRECTION

Направление

UNIT: MM , TOLERANCE ± 1MM

Размеры в миллиметрах; допуск ±1 мм.

Оригинал в PDF · стр. 5 ↗

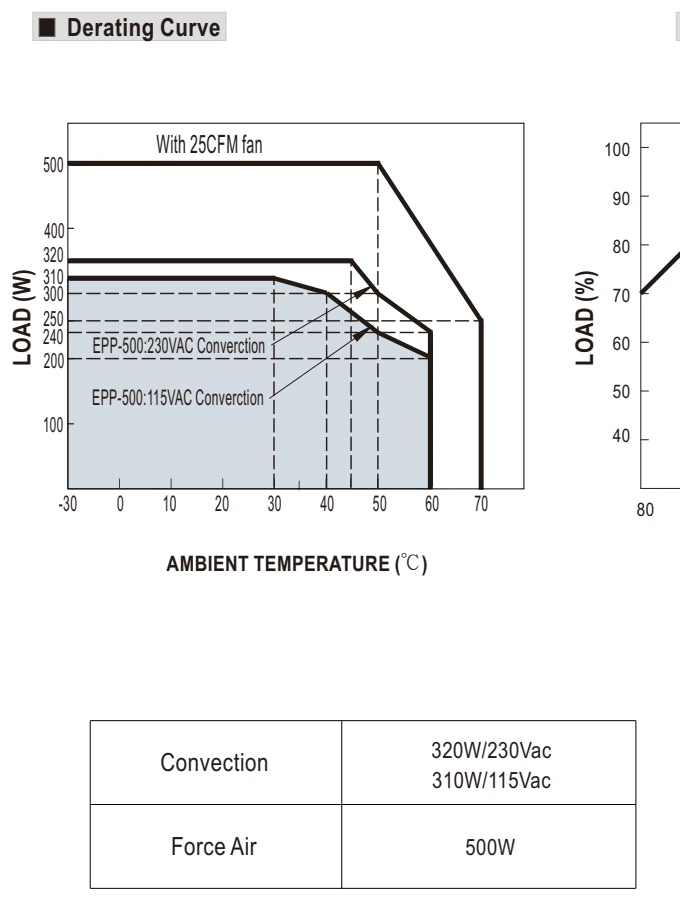

Снижение допустимой нагрузки · стр. 4

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

CONVECTION

Естественное воздушное охлаждение

LOAD

Нагрузка

FAN

Вентилятор

VAC

В переменного тока

Оригинал в PDF · стр. 4 ↗

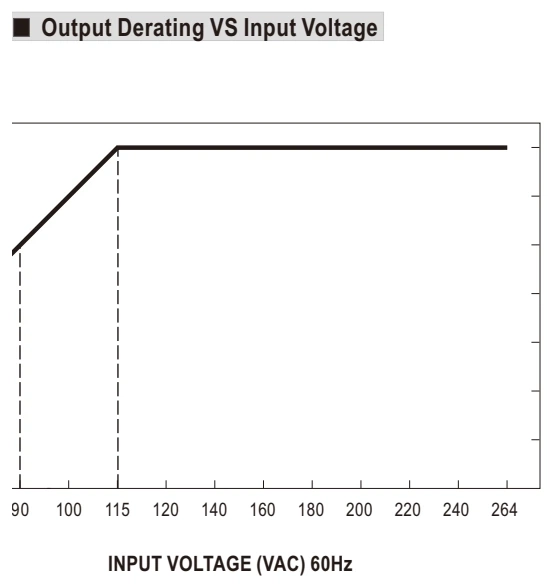

Нагрузка и входное напряжение · стр. 4

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 4 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL EPP-500-12 — источники для монтажа на плату. Параметры: выходное напряжение 12 В, выходной ток 41.6 А, мощность 499.2 Вт. Серия EPP-500. Характеристики, документация и запрос поставки в Казахстане.

Встраиваемые источники интегрируют в собственную электронику и конечное оборудование. В этом разделе собраны открытые и модульные исполнения из каталога поставщика.

Что проверить при выборе

Проверьте посадочные размеры, высоту компонентов, изоляционные расстояния и теплоотвод. Электробезопасность готового изделия оценивается с учётом всей конструкции.
