ELG-300-12A
MEAN WELL ELG-300-12A — led-драйверы и питание освещения. Серия ELG-300. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- ELG-300-12A
- Тип
- LED-драйверы и питание освещения
- Выходная мощность (U × I)
- 264 Вт
- Выходное напряжение
- 12 В
- Выходной ток
- 22 А
- Выход 1
- 12 В · 22 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,444 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- O/P +12V/22000mA
- GTIN
- 4711287443362
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 12 В PDF, стр. 2 ↗
- Диапазон напряжения в режиме стабилизации тока
- 10~ 12 В PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Пульсации и шум (макс.)
- 150 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Диапазон регулировки напряжения
- 11.2 ~12.8 В PDF, стр. 2 ↗
- Диапазон регулировки выходного тока
- 11 ~ 22 А PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±3.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±2.0% PDF, стр. 2 ↗
- Время запуска и нарастания
- 500 мс, 100 мс/230 В перем., 500 мс, 100 мс/115 В перем. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Время удержания (тип.)
- 10 мс/ 230 В перем. 10 мс/ 115 В перем. PDF, стр. 2 ↗
- Входное напряжение
- 100 ~ 305 В перем. 142 ~ 431 В пост. (см. график зависимости нагрузки от входного напряжения в PDF) PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности
- коэффициент мощности≧0.95/115 В перем., коэффициент мощности≧0.93/230 В перем., коэффициент мощности≧0.90/277 В перем.@полная нагрузка PDF, стр. 2 ↗
- КПД (тип.)
- 91% PDF, стр. 2 ↗
- Входной ток переменного напряжения
- 3 А / 115 В перем. 1.6 А / 230 В перем. 1.3 А/277 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 45 А(длительность импульса=1200 мкс измерено при 50% пикового тока) при 230 В перем.; по NEMA 410 PDF, стр. 2 ↗
- Ток утечки
- <0.75 мА / 277 В перем. PDF, стр. 2 ↗
- Рабочая температура
- температура корпуса=-40 ~ +85 °C (см. график «Выходная нагрузка — температура» в PDF) PDF, стр. 2 ↗
- Максимальная температура корпуса
- температура корпуса=+85 °C PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 60 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3.75 кВ перем. вход–земля:2.0 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Габариты
- 246*77*39.5 мм (Д × Ш × В) PDF, стр. 2 ↗
- Охлаждение · серия ELG-300
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия ELG-300
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия ELG-300
- 246 × 77 × 39.5 мм Источник ↗
- Сертификаты серии · серия ELG-300
- CUL, CCC, CB, CE, ENEC05, EAC, UKCA, BIS, RCM Источник ↗
Условия измерений и применения
Примечание 2 · стр. 2
Учитывайте способы подключения LED-модуля, описанные в разделе «Способы питания светодиодных модулей» исходного документа.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 4 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
Примечание в документе производителя ↗Примечание 7 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 12 · стр. 2
Для выполнения указанных производителем требований ErP к светильникам этот драйвер необходимо подключать через выключатель, позволяющий отключать его от сети.
Примечание в документе производителя ↗Примечание 13 · стр. 2
Перед применением прочитайте руководство: в нём приведены рекомендации по использованию и условия монтажа для сохранения заявленной защиты от воды.
Примечание в документе производителя ↗Графики и чертежи производителя

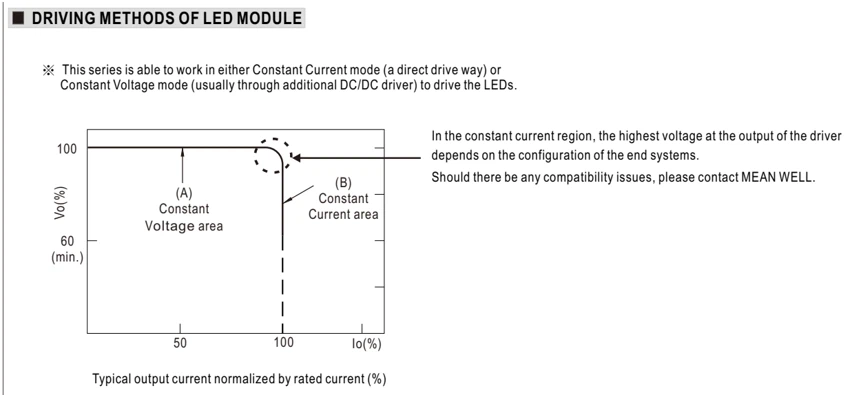

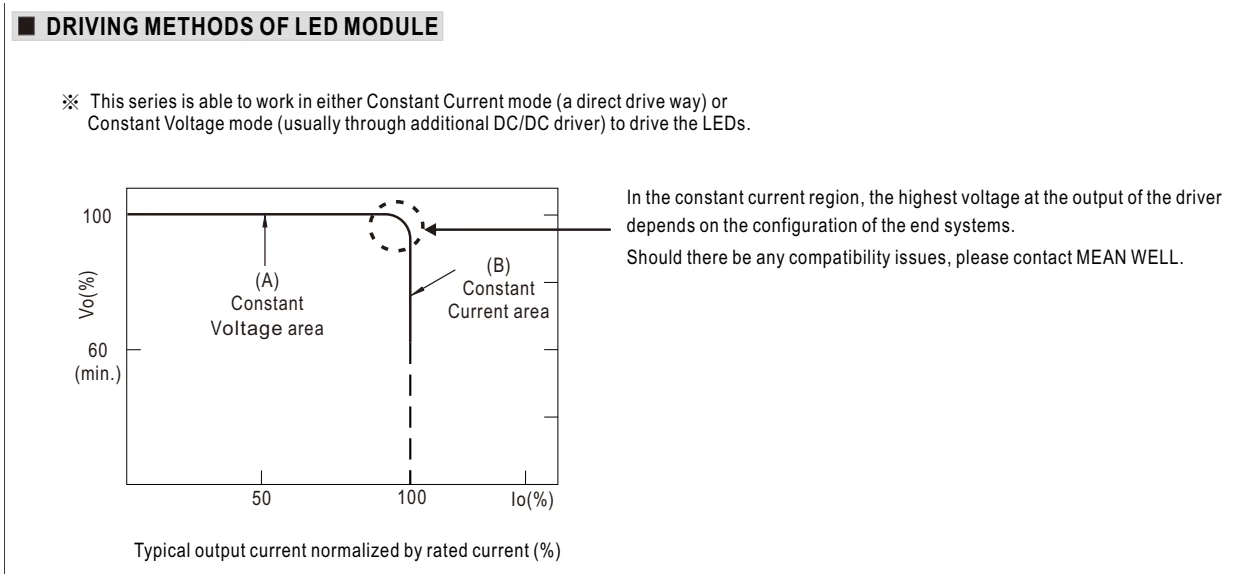

Способы питания светодиодных модулей · стр. 3
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- CONSTANT VOLTAGE
- Стабилизация напряжения
- OUTPUT CURRENT
- Выходной ток
- MIN.
- Минимум
- ON
- Включено
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- CONSTANT VOLTAGE MODE
- Режим стабилизации напряжения
- CURRENT AREA
- Область стабилизации тока
- TYPICAL OUTPUT CURRENT NORMALIZED BY RATED CURRENT (%)
- Типовой выходной ток в процентах от номинального тока
- SHOULD THERE BE ANY COMPATIBILITY ISSUES, PLEASE CONTACT MEAN WELL.
- При возникновении проблем совместимости обратитесь в MEAN WELL.

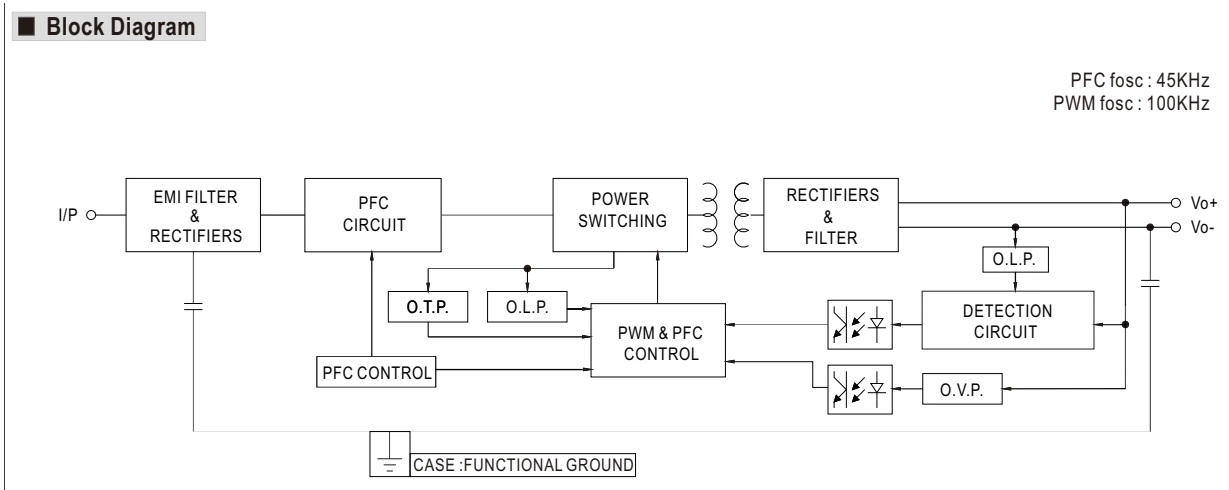

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- FOSC
- Частота преобразования
- PFC CIRCUIT
- Цепь коррекции коэффициента мощности
- PWM & PFC CIRCUIT
- Цепь ШИМ и коррекции коэффициента мощности

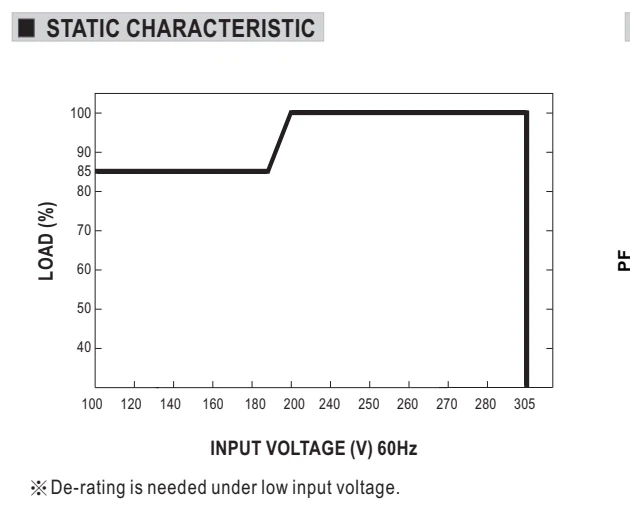

Нагрузка и входное напряжение · стр. 4
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц
- DE-RATING IS NEEDED UNDER LOW INPUT VOLTAGE.
- При низком входном напряжении требуется снижение нагрузки.

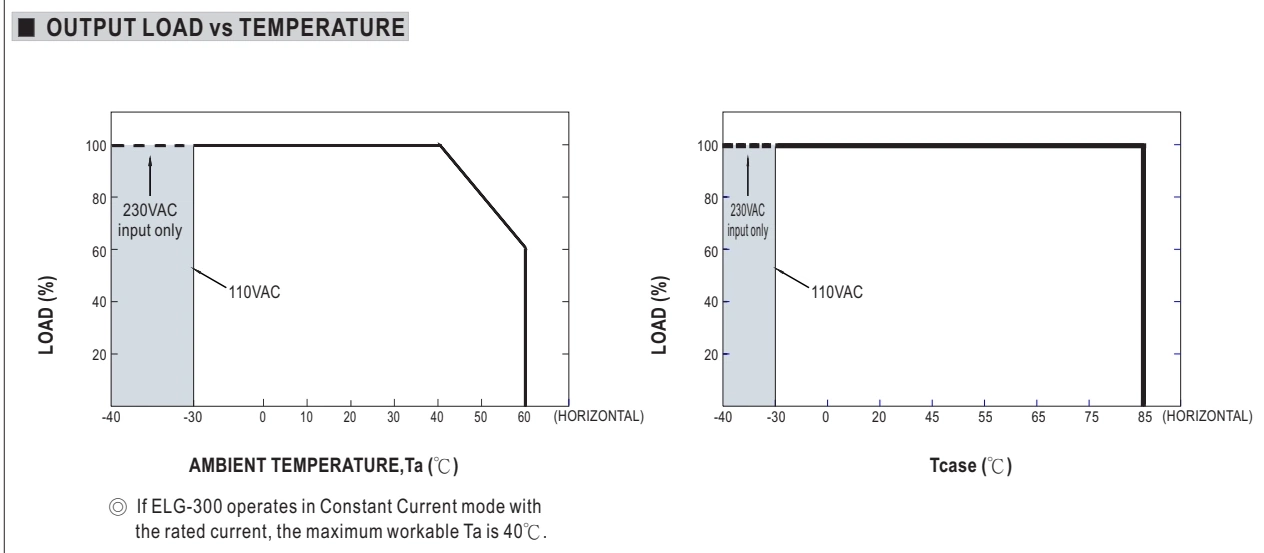

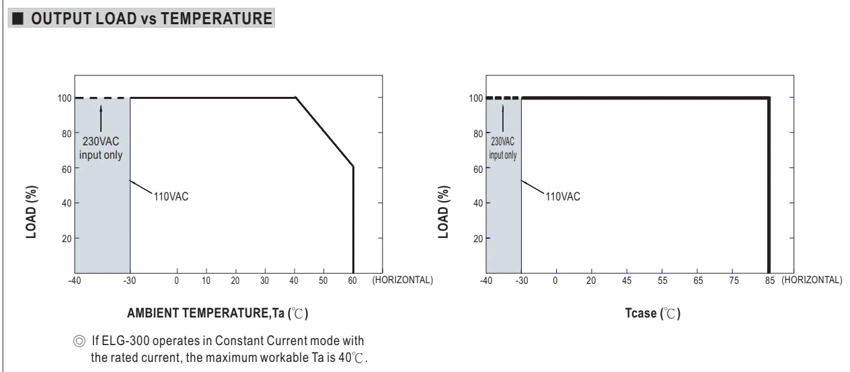

Выходная нагрузка и температура · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- CONSTANT CURRENT
- Стабилизация тока
- OUTPUT LOAD
- Выходная нагрузка
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- TCASE
- Температура корпуса
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- INPUT ONLY
- Только вход

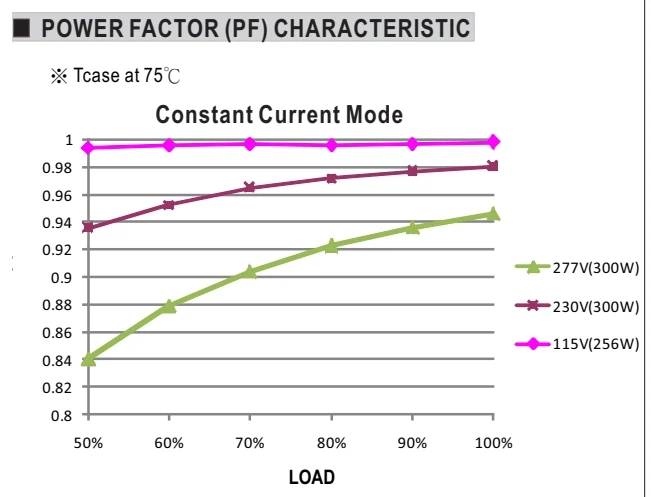

Коэффициент мощности · стр. 4
Увеличить рисунок ↗Обозначения
- CONSTANT CURRENT
- Стабилизация тока
- POWER FACTOR
- Коэффициент мощности
- LOAD
- Нагрузка
- TCASE
- Температура корпуса
- CONSTANT CURRENT MODE
- Режим стабилизации тока
- PF
- Коэффициент мощности

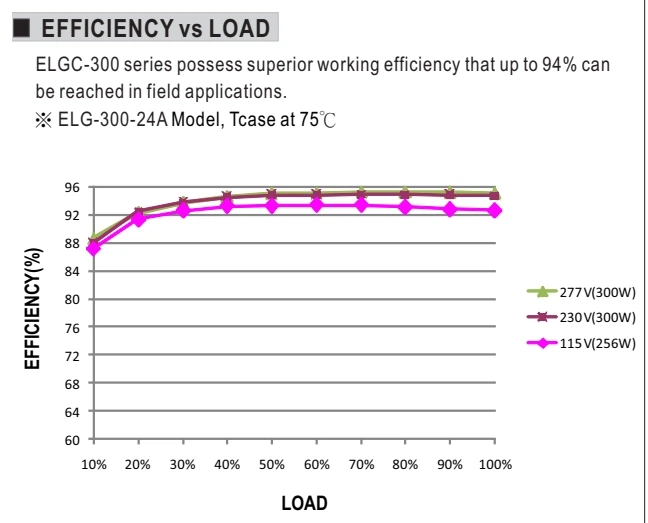

КПД и нагрузка · стр. 4
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка
- TCASE
- Температура корпуса

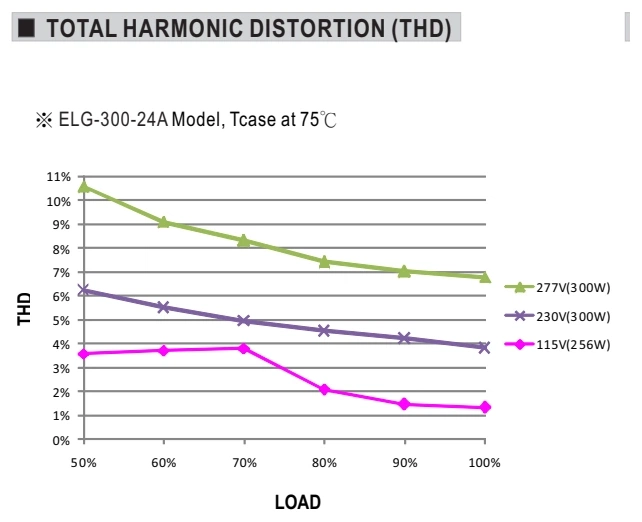

Гармонические искажения · стр. 4
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- THD
- Коэффициент гармонических искажений
- TCASE
- Температура корпуса

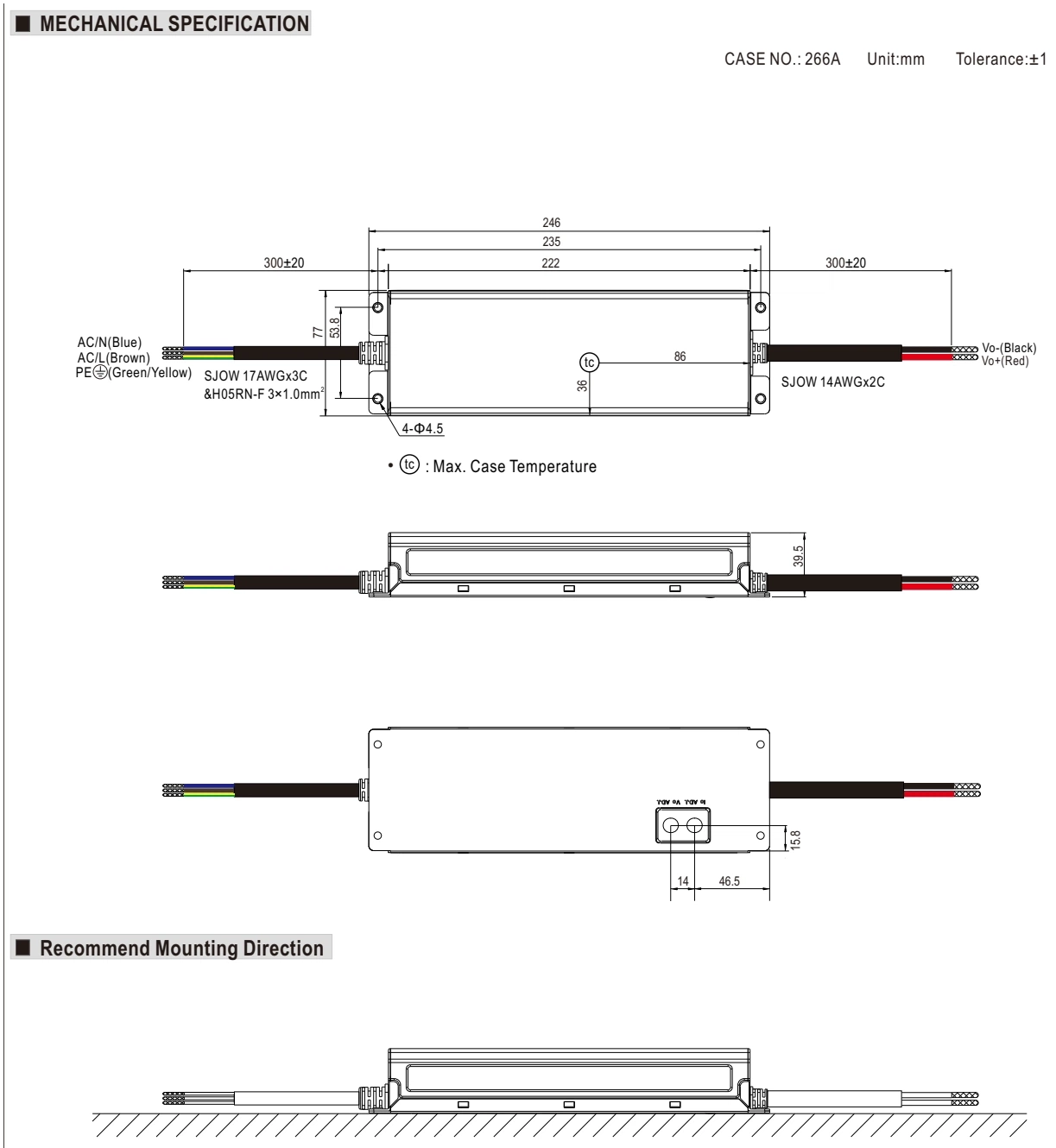

Габаритный чертёж · стр. 6
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- MOUNTING
- Крепление
- CASE NO.
- Номер корпуса
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- MAX.
- Максимум
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BROWN
- Коричневый
- BLUE
- Синий
- GREEN/YELLOW
- Жёлто-зелёный
- RED
- Красный
- BLACK
- Чёрный
- TC
- Контрольная точка температуры корпуса
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- DIRECTION
- Направление
- TOLERANCE
- Допуск

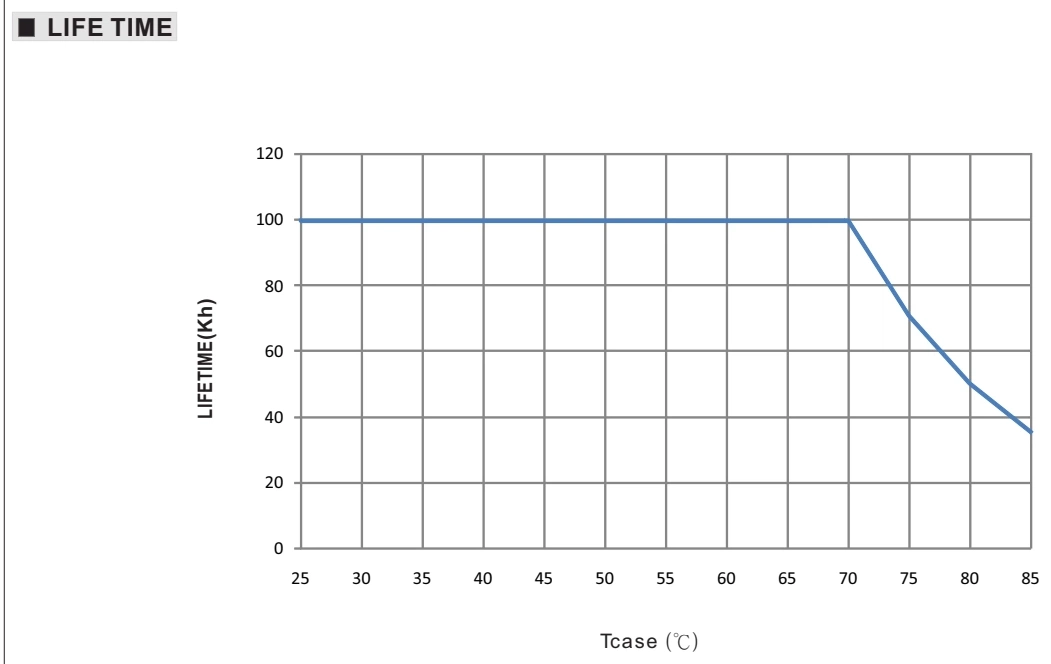

Срок службы · стр. 5
Увеличить рисунок ↗Обозначения
- LIFE TIME
- Срок службы
- TCASE
- Температура корпуса
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL ELG-300-12A — led-драйверы и питание освещения. Серия ELG-300. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства ELG-300 уточнит менеджер при обращении.
Документация относится к семейству ELG-300. Открыть страницу производителя ↗
