EDR-120-12
Одноканальный промышленный блок питания 120 Ватт на DIN рейку; Вход: 100-240VAC 2.6A 50/60Hz Выход: 12V 10A; Серия EDR для бюджетного применения. Преобразователи могут применяться в устройствах управления производственными процессами, автоматизации, электромеханических системах. Подстройка выходного напряжения до +16%; Диапазон входного напряжения: 90…264 В АС / 127…370 В DC; • Диапазон рабочей температуры: -20…+60ºС; Электрическая прочность изоляции вход-выход: 3000 В AC; • Защита от короткого замыкания, перегрузки, перенапряжения, перегрева; • Электромагнитная совместимость: EN55022 класс А.
13 072,79 ₸
Цена включает НДСВ наличии: 93 шт.
Для товаров в наличии
- Экспресс по Алматы
- сегодня с 09:00
- Обычная доставка по Алматы
- завтра
- Самовывоз в Алматы
- сегодня · 09:00–17:00
Другие города Казахстана — ориентировочно 2–3 дня после отправки.
Характеристики
- Производитель
- MEAN WELL
- Модель
- EDR-120-12
- Тип
- Блоки питания на DIN-рейку
- Выходная мощность (U × I)
- 120 Вт
- Выходное напряжение
- 12 В
- Выходной ток
- 10 А
- Выход 1
- 12 В · 10 А
- Стандарты безопасности (по каталогу)
- CUL-Listed,TUV-62368-1,CB,CE,BSMI,BIS,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,6 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- O/P +12V10A
- Размеры (Д × Ш × В)
- 40 × 125.2 × 113.5 мм
- GTIN
- 4711287422183
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 12 В PDF, стр. 2 ↗
- Номинальный выходной ток
- 10 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 10 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 120 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки напряжения
- 12 ~ 14 В PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±2.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±1.0% PDF, стр. 2 ↗
- Время запуска и нарастания
- 1200 мс, 60 мс/230 В перем. 2500 мс, 60 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Время удержания (тип.)
- 16 мс/230 В перем. 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- КПД (тип.)
- 85% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 2.25 А/115 В перем. 1.3 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- 20 А/115 В перем. 35 А/230 В перем. PDF, стр. 2 ↗
- Ток утечки
- <1 мА / 240 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -20 ~ +60 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:0.5 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Габариты
- 40*125.2*113.5 мм (Ш × В × Г) PDF, стр. 2 ↗
- Охлаждение · серия EDR-120
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия EDR-120
- 2 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия EDR-120
- 113.5 × 40 × 125.2 мм Источник ↗
- Сертификаты серии · серия EDR-120
- CUL-Listed, TUV-62368-1, CB, CE, RCM, BSMI, EAC, UKCA, BIS Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 4 · стр. 2
Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Примечание 5 · стр. 2
Для длительной работы на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу и по 5 мм слева и справа. Если соседнее устройство выделяет тепло, рекомендуется зазор 15 мм.
Примечание в документе производителя ↗Примечание 6 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 7 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

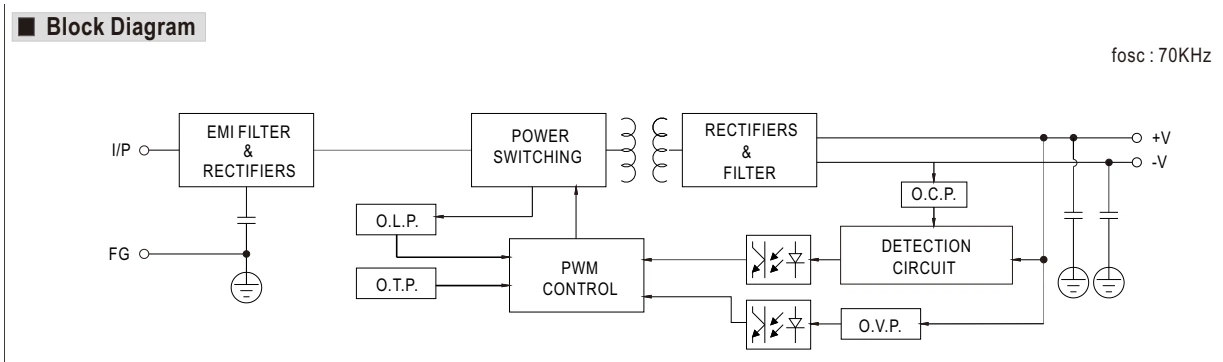

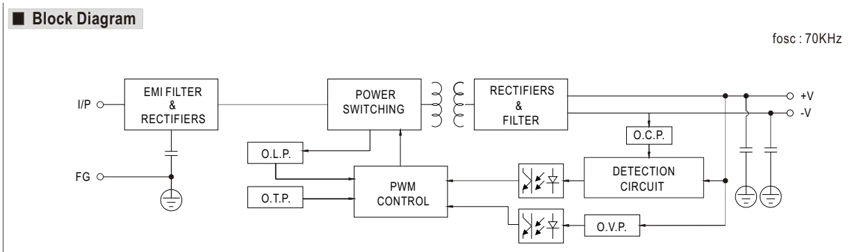

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- O.C.P.
- Защита от превышения тока
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- FOSC
- Частота преобразования

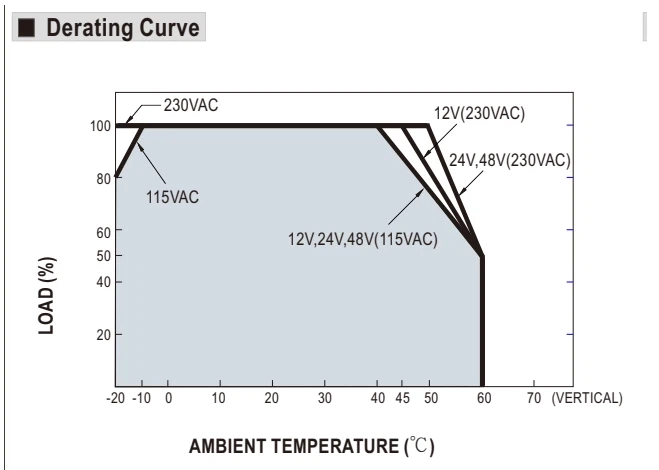

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- VERTICAL
- Вертикальное положение
- LOAD
- Нагрузка
- VAC
- В переменного тока

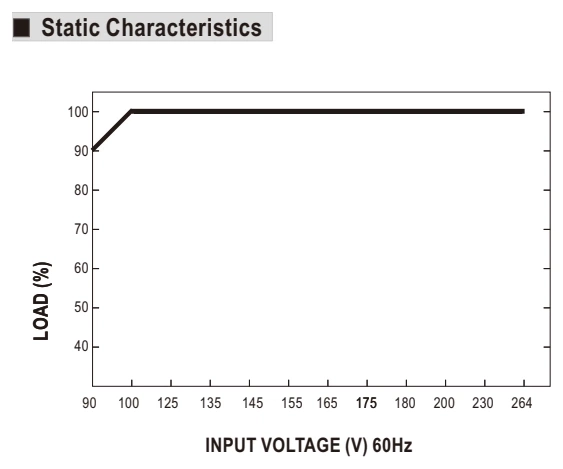

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц

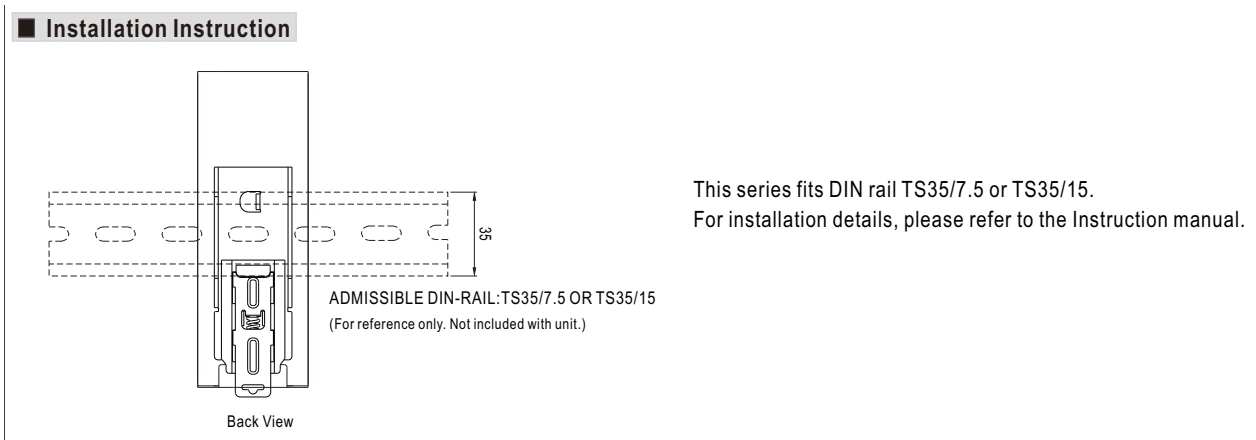

Схема установки · стр. 4
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
Одноканальный промышленный блок питания 120 Ватт на DIN рейку; Вход: 100-240VAC 2.6A 50/60Hz Выход: 12V 10A; Серия EDR для бюджетного применения. Преобразователи могут применяться в устройствах управления производственными процессами, автоматизации, электромеханических системах. Подстройка выходного напряжения до +16%; Диапазон входного напряжения: 90…264 В АС / 127…370 В DC; • Диапазон рабочей температуры: -20…+60ºС; Электрическая прочность изоляции вход-выход: 3000 В AC; • Защита от короткого замыкания, перегрузки, перенапряжения, перегрева; • Электромагнитная совместимость: EN55022 класс А.
Источники с креплением на DIN-рейку применяют в шкафах управления для питания контроллеров, датчиков и исполнительных устройств.
Что проверить при выборе
Учитывайте пусковые токи нагрузки, ширину корпуса и температуру внутри шкафа. Возможность параллельной работы и резервирования проверяйте для выбранной серии.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства EDR-120 уточнит менеджер при обращении.
Документация относится к семейству EDR-120. Открыть страницу производителя ↗
