DUPS20
MEAN WELL DUPS20 — dc/dc-преобразователи. Параметры: выходное напряжение 24 В, выходной ток 20 А, мощность 480 Вт. Серия DUPS20. Характеристики, документация и запрос поставки в Казахстане.
14 888,39 ₸
Цена включает НДСВ наличии: 425 шт.
Для товаров в наличии
- Экспресс по Алматы
- сегодня
- Обычная доставка по Алматы
- завтра
- Самовывоз в Алматы
- сегодня до 17:00
Другие города Казахстана — ориентировочно 2–3 дня после отправки.
Характеристики
- Производитель
- MEAN WELL
- Модель
- DUPS20
- Тип
- DC/DC-преобразователи
- Выходная мощность (U × I)
- 480 Вт
- Выходное напряжение
- 24 В
- Выходной ток
- 20 А
- Выход 1
- 24 В · 20 А
- Стандарты безопасности (по каталогу)
- CUL,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,31 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- DC
- Обозначение параметров в каталоге
- O/P +24V20A
- Размеры (Д × Ш × В)
- 40 × 125.2 × 113.5 мм
- GTIN
- 4711287422732
- Страна производства
- Китай
- Гарантия производителя
- 36 мес.
Данные производителя
- Номинальный выходной ток
- 20 А PDF, стр. 2 ↗
- Диапазон выходного напряжения
- 21 ~ 29 В пост. PDF, стр. 2 ↗
- Рабочая влажность
- 5 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 60 °C) PDF, стр. 2 ↗
- Габариты
- 40*125.2*113.5 мм (Ш × В × Г) PDF, стр. 2 ↗
- Охлаждение · серия DUPS20
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия DUPS20
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия DUPS20
- 113.5 × 40 × 125.2 мм Источник ↗
- Сертификаты серии · серия DUPS20
- UKCA, CUL, CE, EAC, CB Источник ↗
Условия измерений и применения
Примечание 4 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

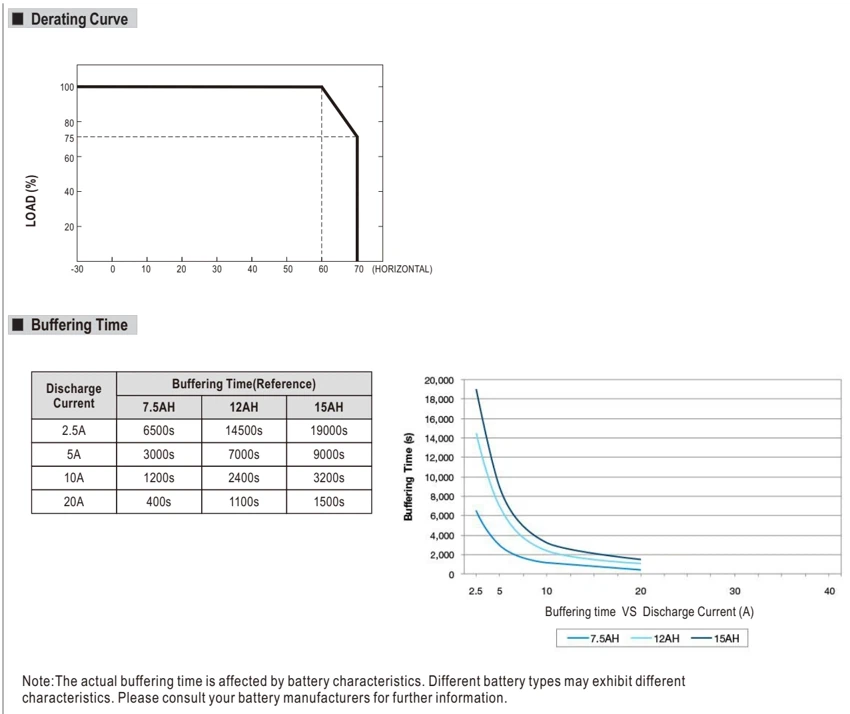

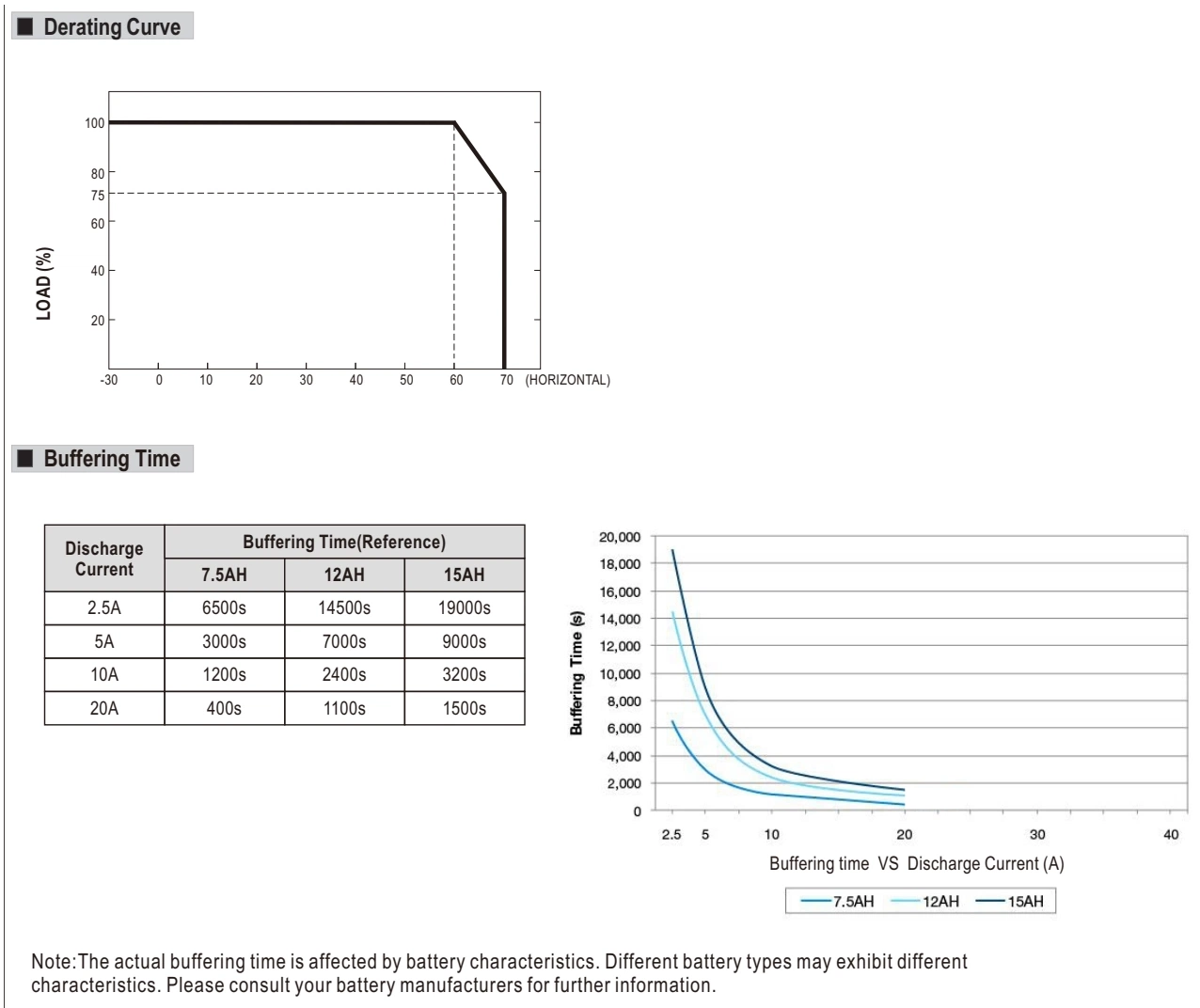

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

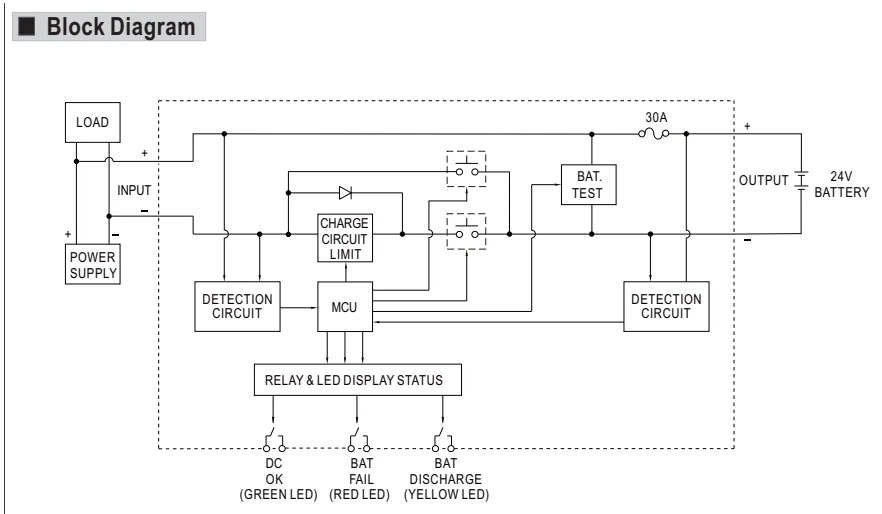

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- DETECTION CIRCUIT
- Цепь контроля
- POWER
- Мощность
- LOAD
- Нагрузка
- RED
- Красный

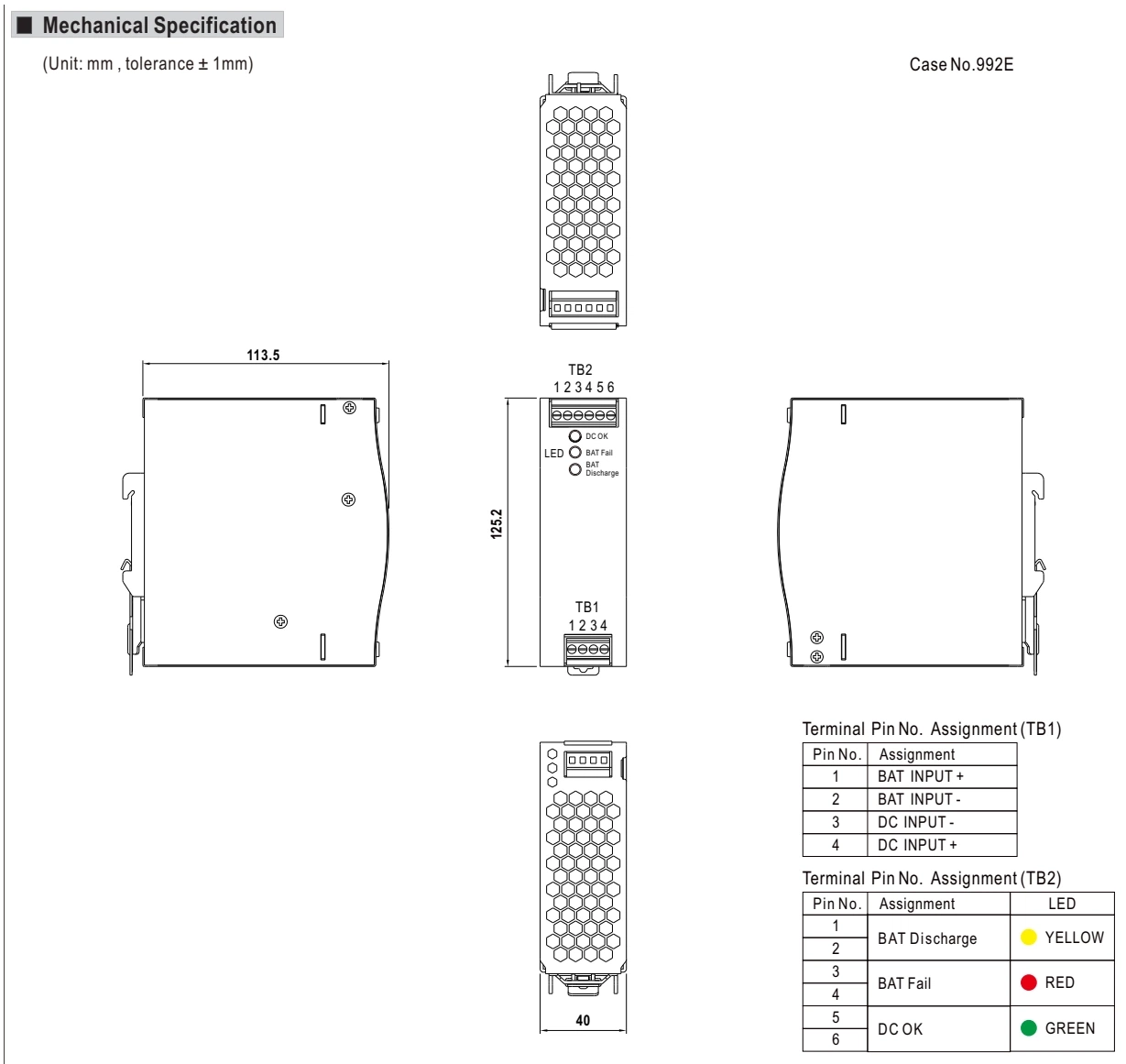

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TERMINAL
- Клемма
- PIN NO.
- Номер контакта
- RED
- Красный
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

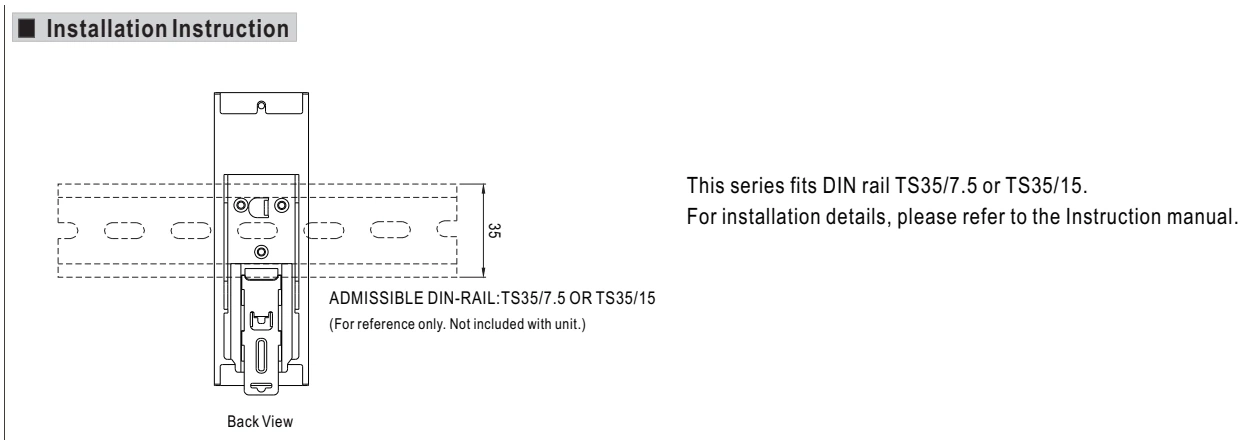

Схема установки · стр. 4
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DUPS20 — dc/dc-преобразователи. Параметры: выходное напряжение 24 В, выходной ток 20 А, мощность 480 Вт. Серия DUPS20. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DUPS20 уточнит менеджер при обращении.
Документация относится к семейству DUPS20. Открыть страницу производителя ↗
