DRS-480-24
MEAN WELL DRS-480-24 — блоки питания в корпусе. Параметры: мощность 480 Вт. Серия DRS-480. Характеристики, документация и запрос поставки в Казахстане.
107 480,21 ₸
Цена включает НДСВ наличии: 10 шт.
Для товаров в наличии
- Экспресс по Алматы
- сегодня
- Обычная доставка по Алматы
- завтра
- Самовывоз в Алматы
- сегодня до 17:00
Другие города Казахстана — ориентировочно 2–3 дня после отправки.
Характеристики
- Производитель
- MEAN WELL
- Модель
- DRS-480-24
- Тип
- Блоки питания в корпусе
- Мощность по каталогу
- 480 Вт
- Выход 1
- 24 В · 20 А
- Выход 2
- 24 В · 15,4 А
- Стандарты безопасности (по каталогу)
- CUL,CB,CE,EAC,RCM,Derka-橫式,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 1,65 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~305
- Обозначение параметров в каталоге
- O/P +24V20A +24V15.4A
- Размеры (Д × Ш × В)
- 110 × 125.2 × 150.7 мм
- GTIN
- 4711287485003
- Страна производства
- Китай
- Гарантия производителя
- 36 мес.
Данные производителя
- Пульсации и шум (макс.)
- 240 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.
- Допуск выходного напряжения
- ±1.0% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Время удержания (тип.)
- 16 мс/230 В перем. 10 мс/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 90 ~ 305 В перем. 127 ~ 431 В пост. PDF, стр. 2 ↗
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности (тип.)
- коэффициент мощности>0.95/230 В перем. коэффициент мощности>0.98/115 В перем. при полной нагрузке PDF, стр. 2 ↗
- КПД (тип.)
- 92.5% PDF, стр. 2 ↗
- Входной ток переменного напряжения (тип.)
- 5.4 А/115 В перем. 2.7 А/230 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) на выходе нагрузки PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход: 4 кВ перем. вход–земля: 2 кВ перем. выход–земля: 1.5 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход, вход–земля, выход–земля: 100 МОм/500 В пост./25 °C/ 70%отн. вл. PDF, стр. 2 ↗
- Габариты
- 110*125.2*150.7 мм (Ш × В × Г) PDF, стр. 2 ↗
- Охлаждение · серия DRS-480
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия DRS-480
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия DRS-480
- 150.7 × 110 × 125.2 мм Источник ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 8 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

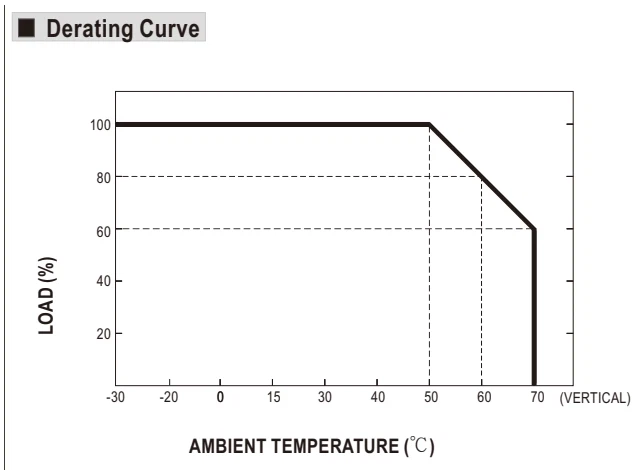

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- VERTICAL
- Вертикальное положение
- LOAD
- Нагрузка

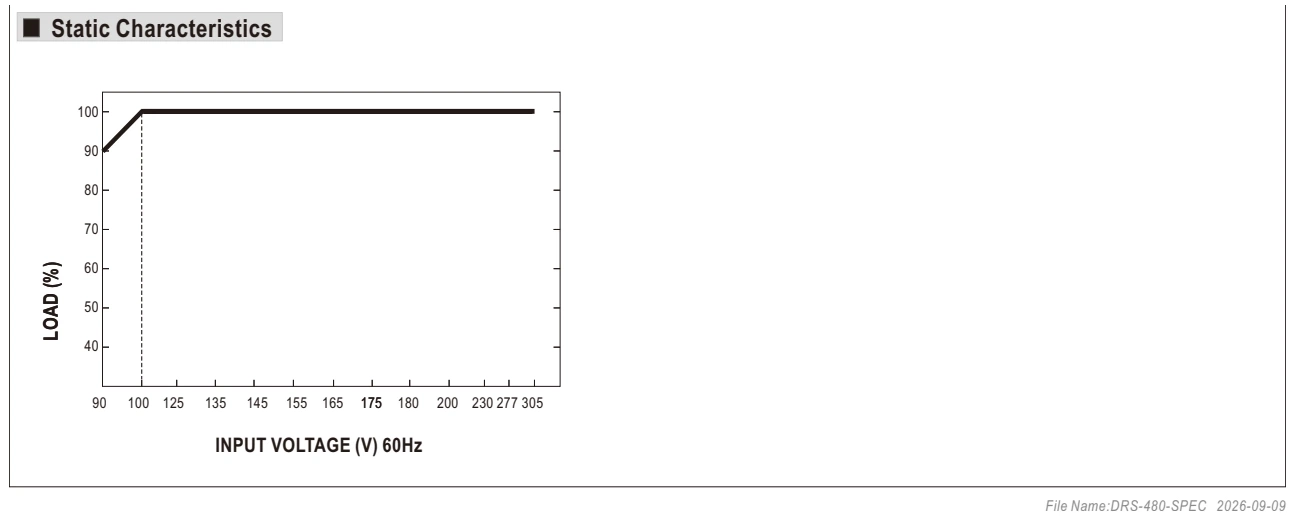

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- HZ
- Гц

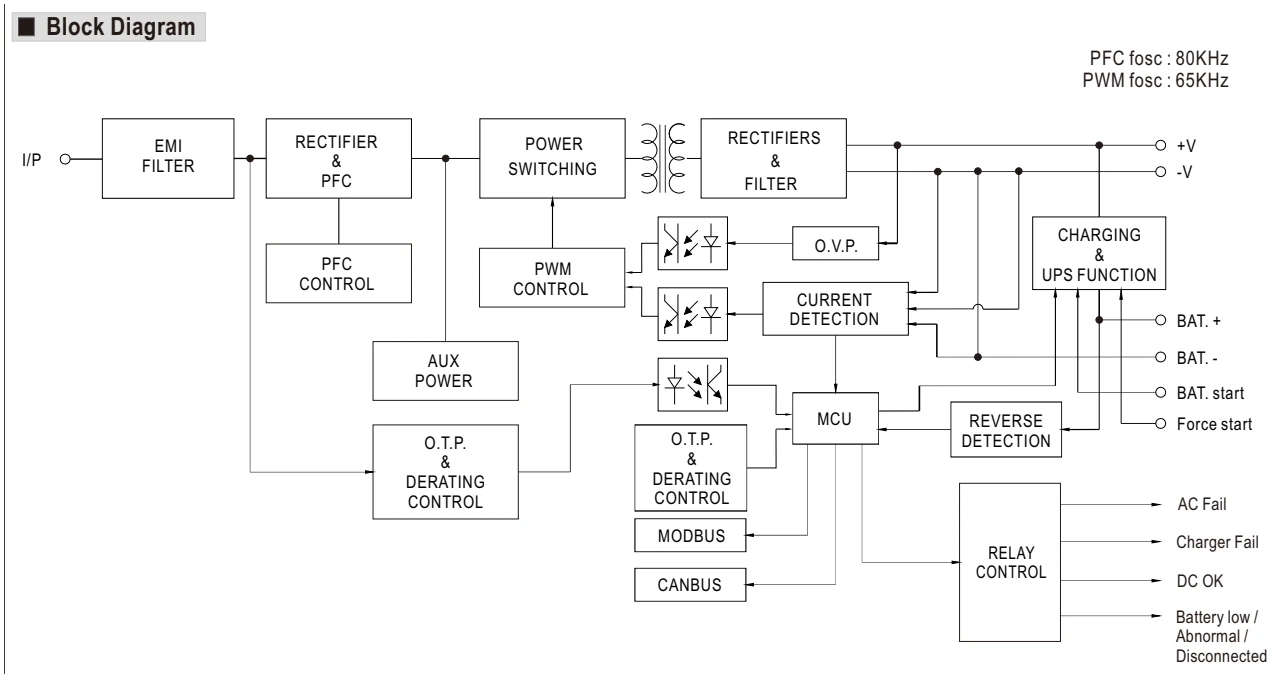

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- RECTIFIER
- Выпрямитель
- DETECTION
- Измерение и контроль
- FUNCTION
- Назначение
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- PFC
- Коррекция коэффициента мощности
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

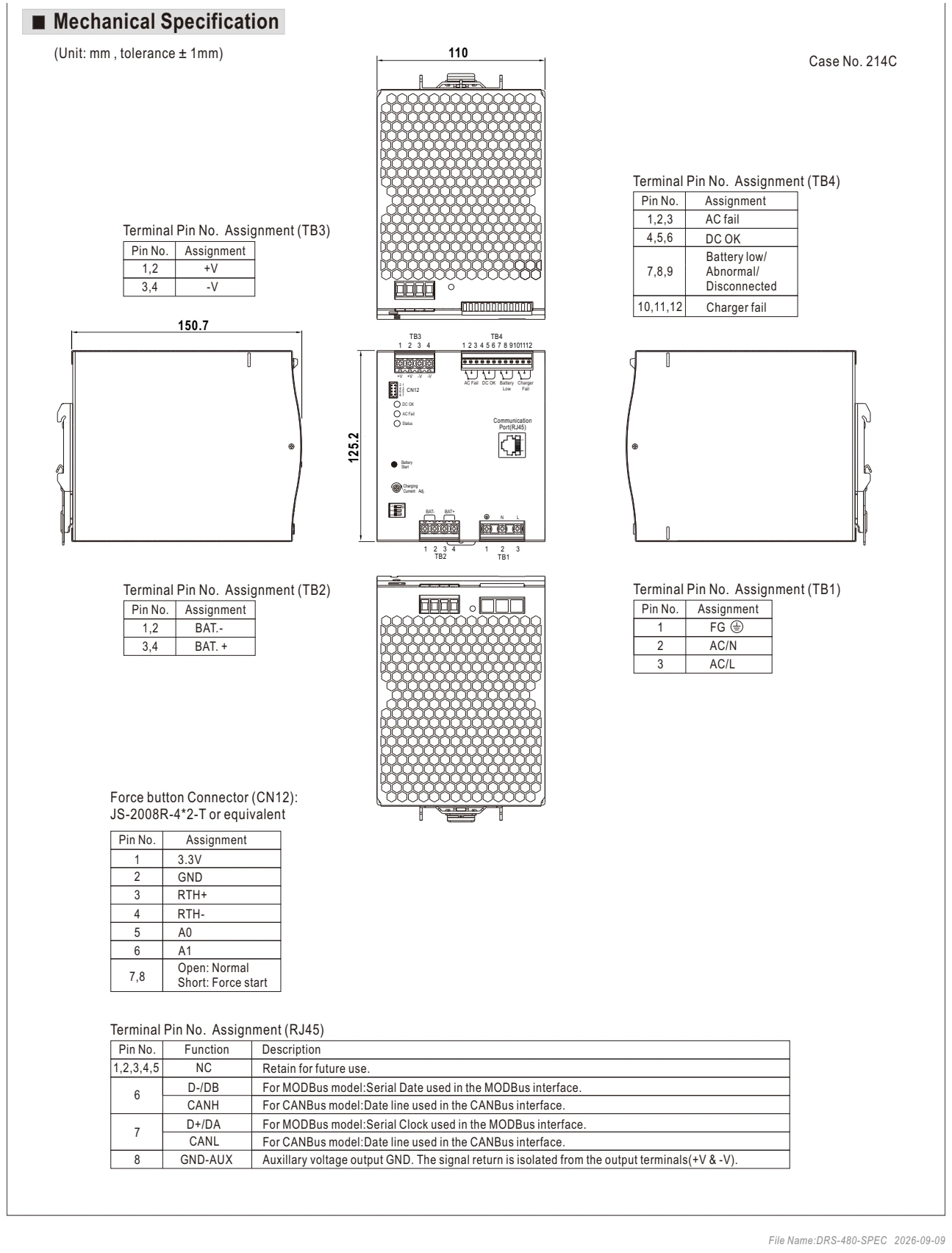

Габаритный чертёж · стр. 13
Увеличить рисунок ↗Обозначения
- DESCRIPTION
- Описание
- ASSIGNMENT
- Назначение
- CONNECTOR
- Разъём
- CASE NO.
- Номер корпуса
- TERMINAL
- Клемма
- FUNCTION
- Назначение
- PIN NO.
- Номер контакта
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FG
- Защитное заземление
- ON
- Включено
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

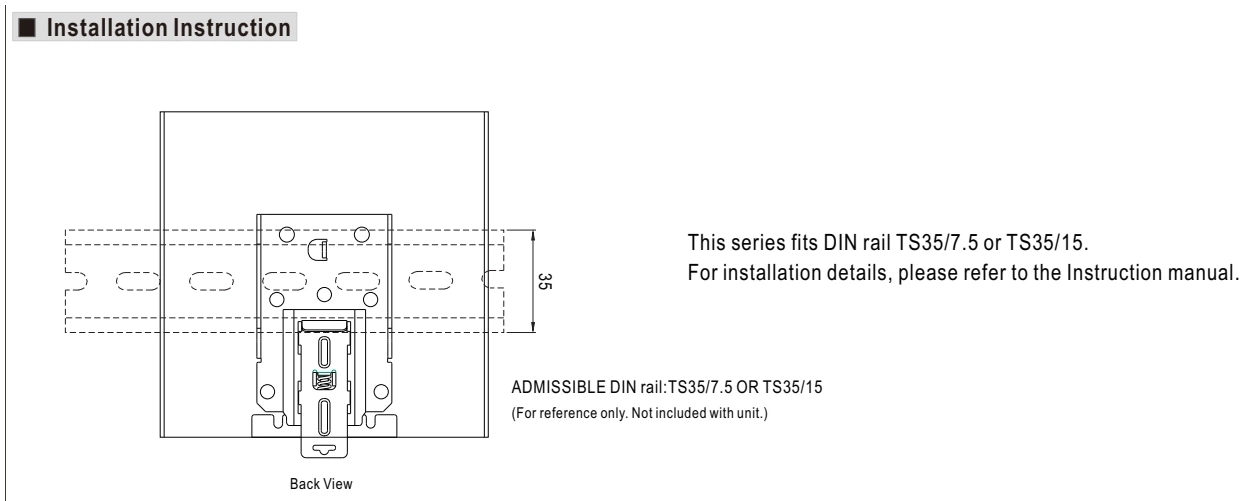

Схема установки · стр. 14
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DRS-480-24 — блоки питания в корпусе. Параметры: мощность 480 Вт. Серия DRS-480. Характеристики, документация и запрос поставки в Казахстане.
Корпусные источники AC/DC преобразуют сетевое напряжение для питания оборудования. При выборе учитывают нагрузку, охлаждение и свободное пространство вокруг корпуса.
Что проверить при выборе
Сопоставьте напряжение нагрузки и допустимый ток каждого выхода. Проверьте температурное снижение мощности, требования к заземлению и вентиляции по документации конкретного исполнения.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DRS-480 уточнит менеджер при обращении.
Документация относится к семейству DRS-480. Открыть страницу производителя ↗
