DRP-3200-48

Характеристики

Производитель

MEAN WELL

Модель

DRP-3200-48

Тип

Стоечные и модульные системы питания

Выходная мощность (U × I)

3216 Вт

Выходное напряжение

48 В

Выходной ток

67 А

Выход 1

48 В · 67 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 2,75 кг

Код HS по каталогу

850440

ECCN по каталогу

EAR99

Входное напряжение

90~264

Обозначение параметров в каталоге

O/P +48V67A

Размеры (Д × Ш × В)

325 × 107 × 41 мм

GTIN

4711232761190

Страна производства

Тайвань

Данные производителя

Выходное напряжение

48 В PDF, стр. 2 ↗

Номинальный выходной ток

67 А PDF, стр. 2 ↗

Диапазон выходного тока

0 ~ 67 А PDF, стр. 2 ↗

Номинальная выходная мощность

3216 Вт PDF, стр. 2 ↗

Диапазон регулировки напряжения

47.5 ~ 58.8 В PDF, стр. 2 ↗

Допуск выходного напряжения

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.

Нестабильность по входному напряжению

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания

1500 мс, 60 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Время удержания (тип.)

16 мс / 230 В перем. при 75% нагрузки 9 мс / 230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное напряжение

90 ~ 264 В перем. 127 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Частота входного напряжения

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности (тип.)

0.97/230 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД (тип.)

94.5% PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.

Входной ток переменного напряжения (тип.)

17 А/230 В перем. PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Пусковой ток (тип.)

Холодный пуск 55 А/230 В перем. PDF, стр. 2 ↗

Ток утечки

<1.5 мА / 230 В перем. PDF, стр. 2 ↗

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ перем. PDF, стр. 2 ↗

Сопротивление изоляции

вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗

Габариты

325*107*41 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия DRP-3200

Вентилятор Источник ↗

Гарантия производителя · серия DRP-3200

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия DRP-3200

325 × 107 × 41 мм Источник ↗

Сертификаты серии · серия DRP-3200

CUL, TUV-62368-1, CB, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

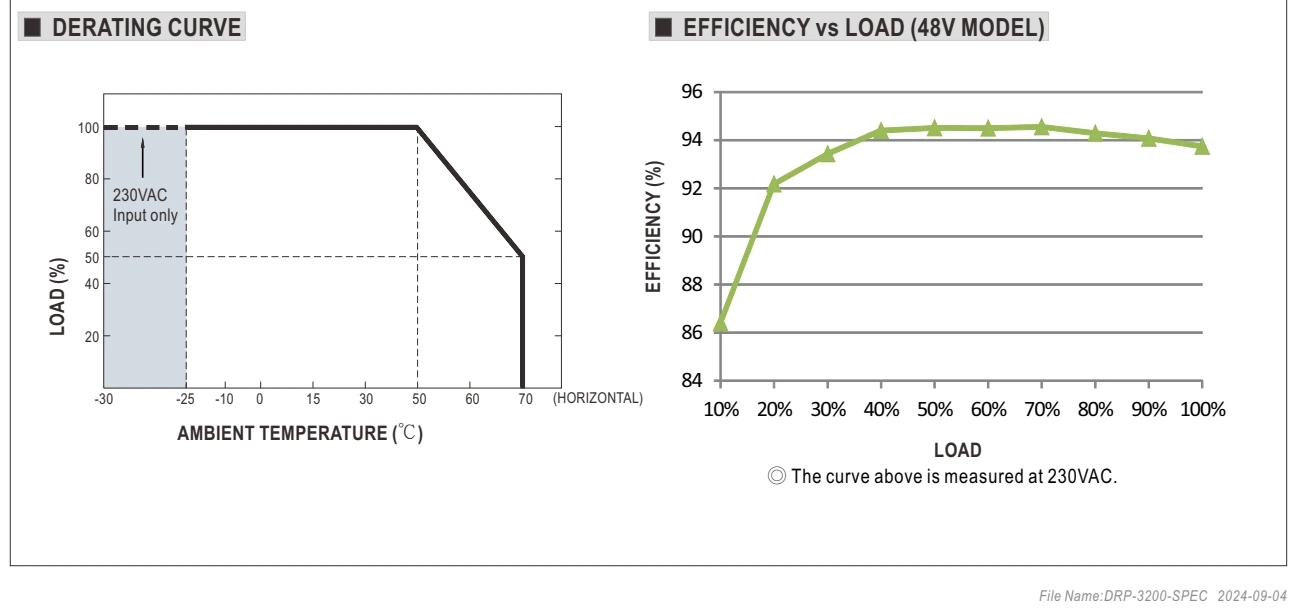

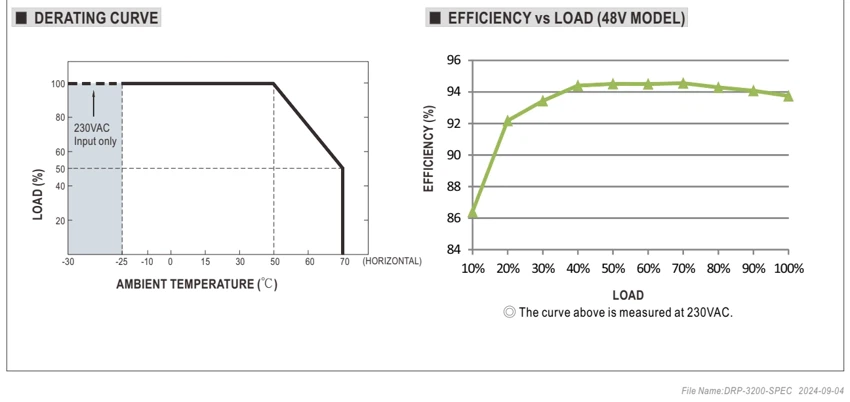

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

EFFICIENCY

КПД

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

VAC

В переменного тока

INPUT ONLY

Только вход

THE CURVE ABOVE IS MEASURED AT 230VAC.

Кривая измерена при входном напряжении 230 В переменного тока.

Оригинал в PDF · стр. 3 ↗

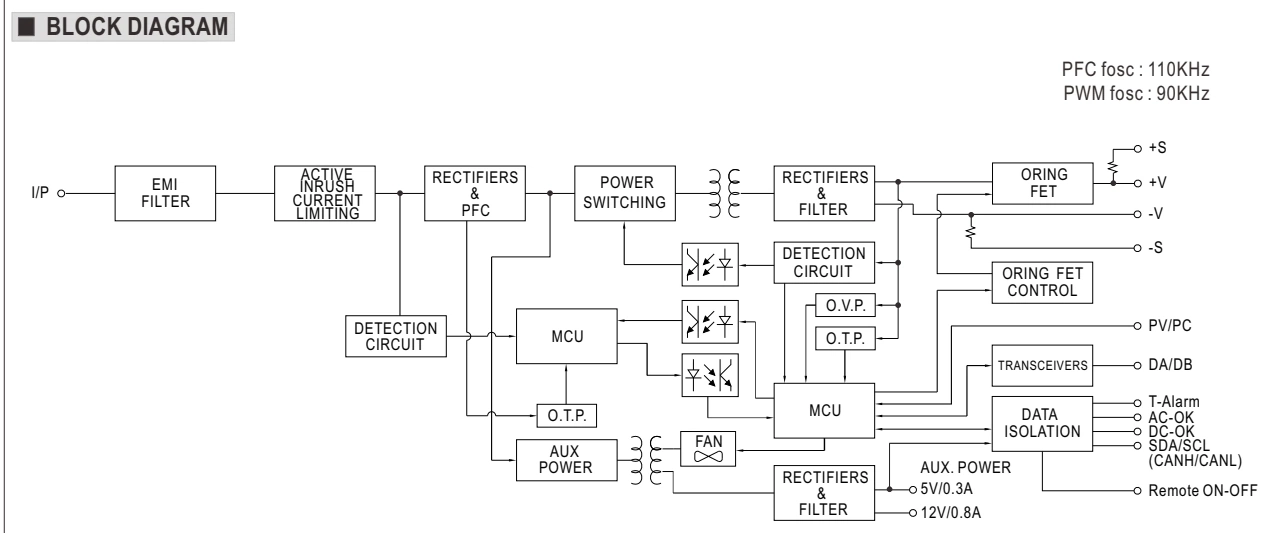

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

CONTROL

Управление

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

POWER

Мощность

PWM

ШИМ

PFC

Коррекция коэффициента мощности

I/P

Вход

FAN

Вентилятор

OFF

Выключено

ON

Включено

TC

Контрольная точка температуры корпуса

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

Габаритный чертёж · стр. 6

Оригинал в PDF · стр. 6 ↗

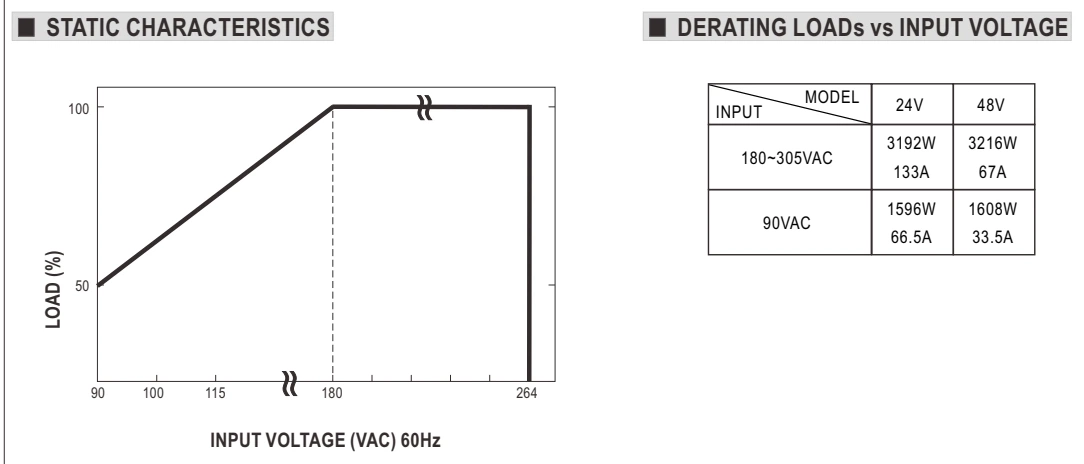

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL DRP-3200-48 — стоечные и модульные системы питания. Параметры: выходное напряжение 48 В, выходной ток 67 А, мощность 3216 Вт. Серия DRP-3200. Характеристики, документация и запрос поставки в Казахстане.

Стоечные и модульные решения позволяют собирать систему питания под состав нагрузки. Совместимость блоков, шасси и управления проверяется для выбранной системы.

Что проверить при выборе

Определите суммарную мощность, количество каналов, требования к резервированию и интерфейсам. Проверяйте комплектность: отдельный модуль может требовать шасси или контроллер.

Для модели или серии есть уведомление о жизненном цикле. Перед заказом необходимо уточнить доступность и возможную замену.
