DRDN20-12
MEAN WELL DRDN20-12 — dc/dc-преобразователи. Параметры: выходное напряжение 12 В, выходной ток 20 А, мощность 240 Вт. Серия DRDN20. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DRDN20-12
- Тип
- DC/DC-преобразователи
- Выходная мощность (U × I)
- 240 Вт
- Выходное напряжение
- 12 В
- Выходной ток
- 20 А
- Выход 1
- 12 В · 20 А
- Стандарты безопасности (по каталогу)
- CUL,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,35 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 12,24,48
- Обозначение параметров в каталоге
- O/P +12V20A
- Размеры (Д × Ш × В)
- 32 × 125.2 × 102 мм
- GTIN
- 4711287422640
- Страна производства
- Китай
Данные производителя
- Охлаждение · серия DRDN20
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия DRDN20
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия DRDN20
- 102 × 32 × 125.2 мм Источник ↗
- Сертификаты серии · серия DRDN20
- CUL, CB, CE, EAC, UKCA Источник ↗
Графики и чертежи производителя

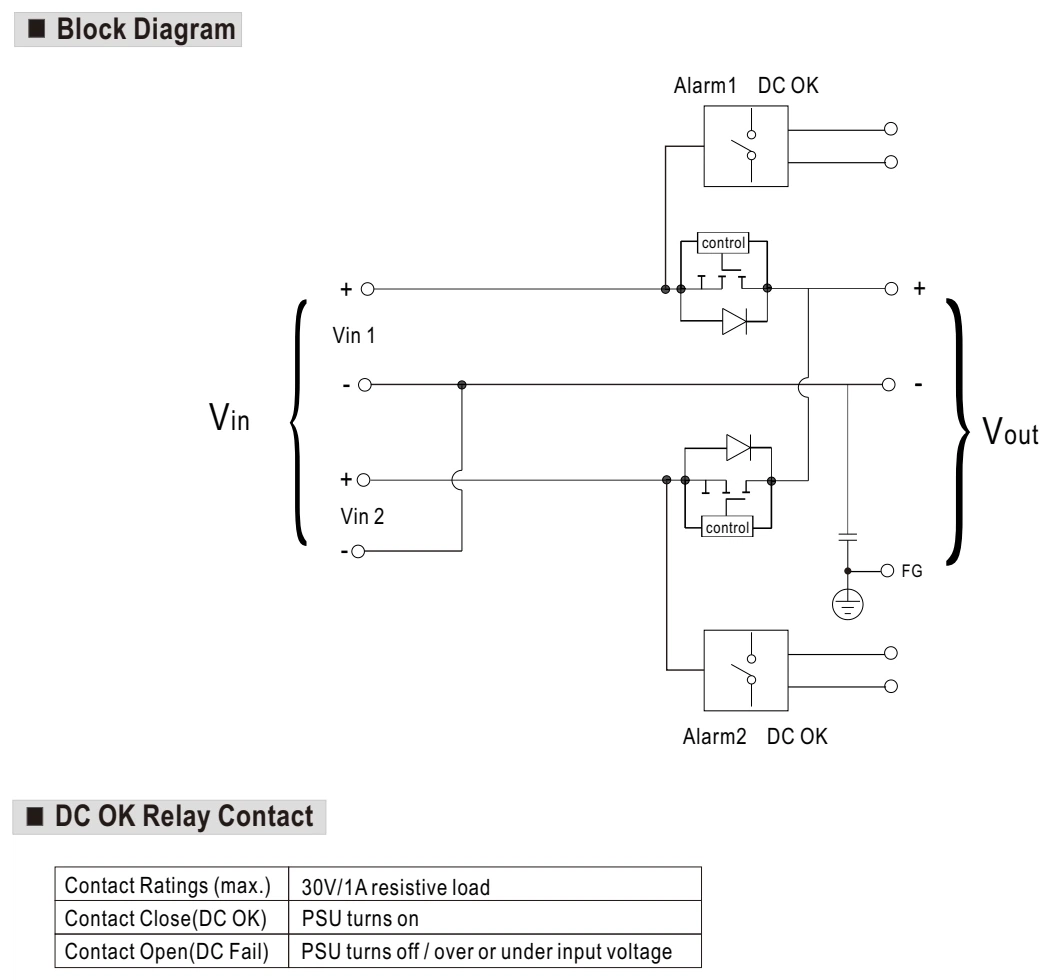

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- CONTROL
- Управление
- LOAD
- Нагрузка
- MAX.
- Максимум
- OFF
- Выключено
- FG
- Защитное заземление
- ON
- Включено

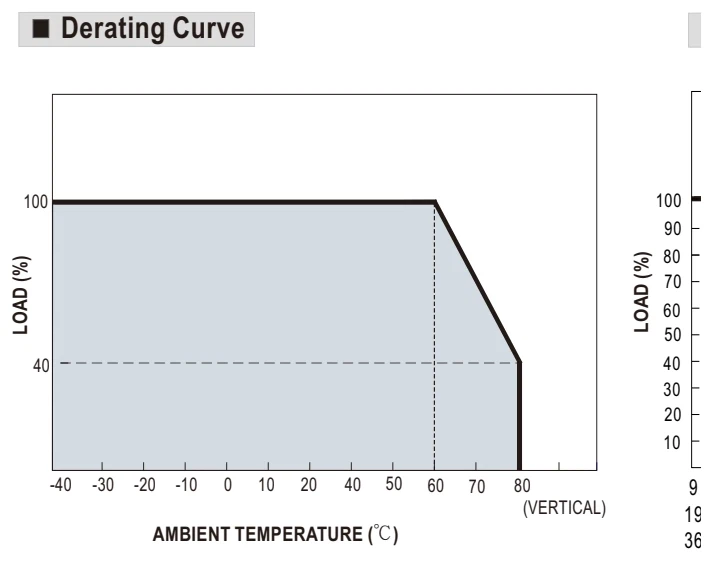

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- VERTICAL
- Вертикальное положение
- LOAD
- Нагрузка
Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение

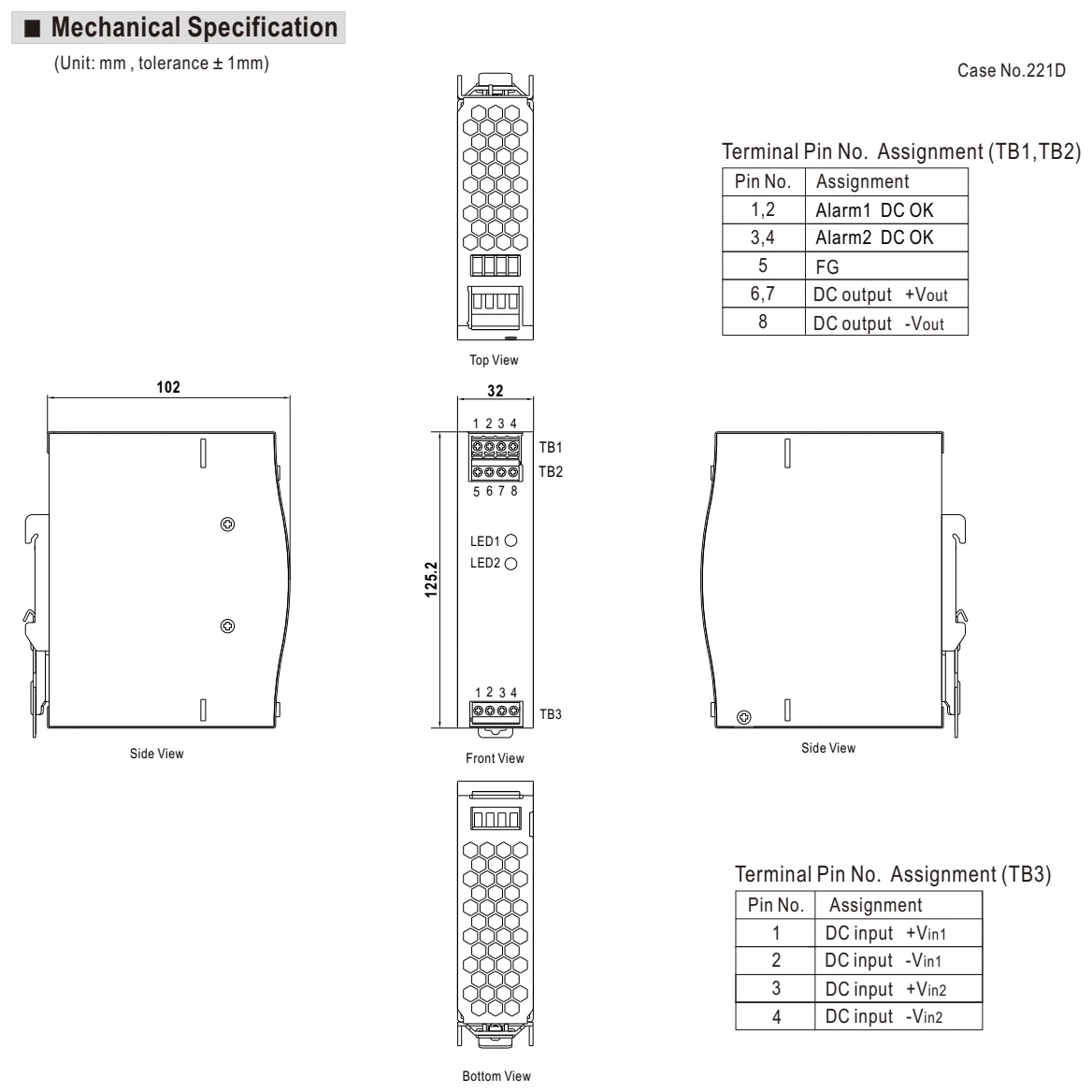

Габаритный чертёж · стр. 5
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- ASSIGNMENT
- Назначение
- FRONT VIEW
- Вид спереди
- SIDE VIEW
- Вид сбоку
- DC OUTPUT
- Выход постоянного тока
- CASE NO.
- Номер корпуса
- TOP VIEW
- Вид сверху
- TERMINAL
- Клемма
- PIN NO.
- Номер контакта
- FG
- Защитное заземление
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

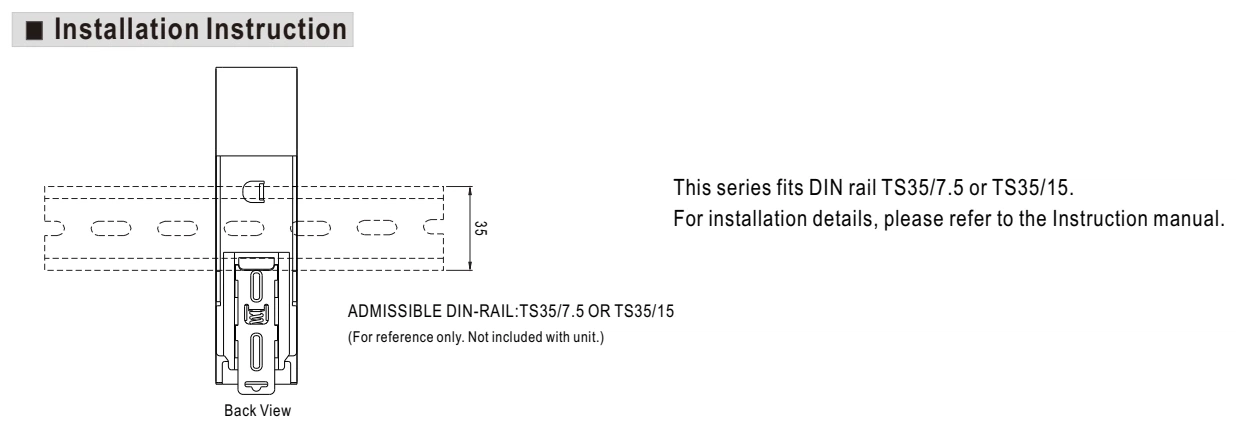

Схема установки · стр. 5
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DRDN20-12 — dc/dc-преобразователи. Параметры: выходное напряжение 12 В, выходной ток 20 А, мощность 240 Вт. Серия DRDN20. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DRDN20 уточнит менеджер при обращении.
Документация относится к семейству DRDN20. Открыть страницу производителя ↗
