DPBW03F-05
MEAN WELL DPBW03F-05 — dc/dc-преобразователи. Параметры: мощность 3 Вт. Серия DPBW03. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DPBW03F-05
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 3 Вт
- Выход 1
- 5 В · 0,3 А
- Выход 2
- -5 В · 0,3 А
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,004 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 9~36, 18~75
- Обозначение параметров в каталоге
- I/P:9-36VDC;O/P:± 5V @±300mA;SIP
- Размеры (Д × Ш × В)
- 21.8 × 9.2 × 11.1 мм
- GTIN
- 4711287478807
- Страна производства
- Китай
Данные производителя
- Входной ток без нагрузки
- 8 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 154 мА PDF, стр. 2 ↗
- Выходное напряжение
- ±5 В PDF, стр. 2 ↗
- КПД (тип.)
- 81% PDF, стр. 2 ↗
Графики и чертежи производителя

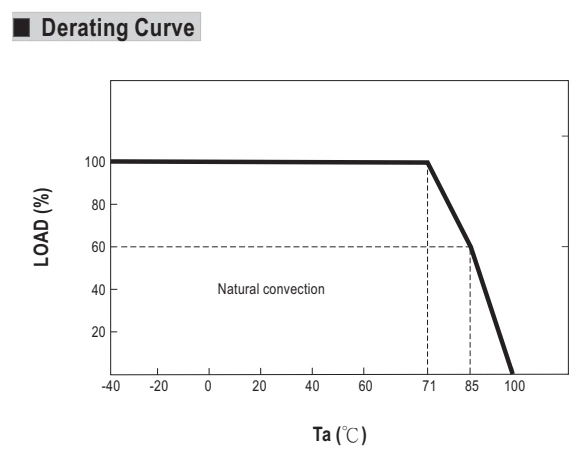

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение

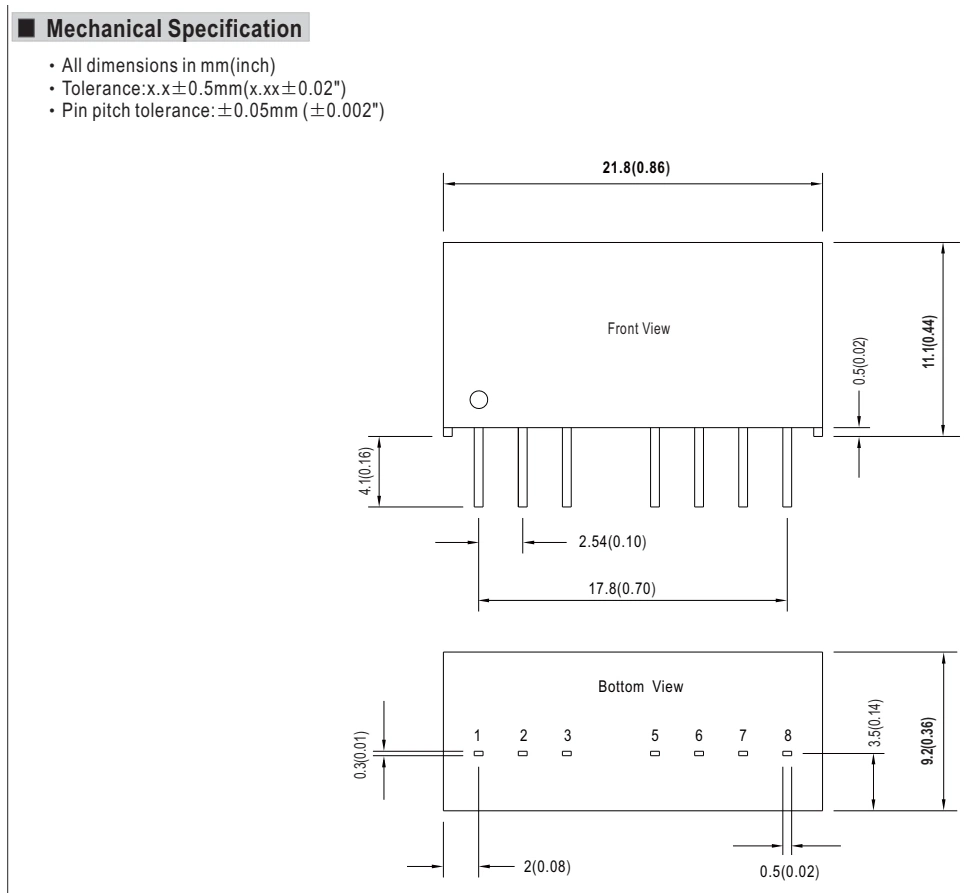

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- MM
- мм
- TOLERANCE
- Допуск

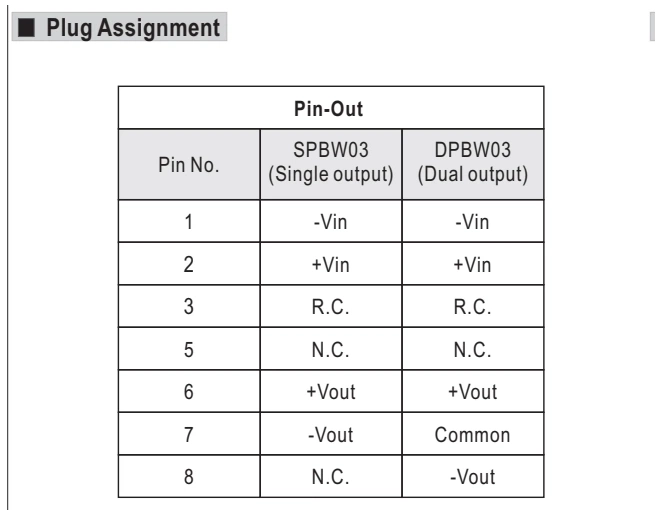

Назначение контактов разъёма · стр. 4
Увеличить рисунок ↗Обозначения
- PIN NO.
- Номер контакта
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DPBW03F-05 — dc/dc-преобразователи. Параметры: мощность 3 Вт. Серия DPBW03. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DPBW03 уточнит менеджер при обращении.
Документация относится к семейству DPBW03. Открыть страницу производителя ↗
