DKMW40F-15
MEAN WELL DKMW40F-15 — dc/dc-преобразователи. Параметры: мощность 40 Вт. Серия DKMW40. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DKMW40F-15
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 40 Вт
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,021 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 9~36,18~75
- Обозначение параметров в каталоге
- 40W;9-36Vin; ±15Vout @±1333mA
- Размеры (Д × Ш × В)
- 25.4 × 25.4 × 10 мм
- GTIN
- 4711287491936
- Страна производства
- Тайвань
- Гарантия производителя
- 36 мес.
Данные производителя
- Входной ток без нагрузки
- 12 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 1870 мА PDF, стр. 2 ↗
- Выходное напряжение
- ±15 В PDF, стр. 2 ↗
- КПД (тип.)
- 88% PDF, стр. 2 ↗
Графики и чертежи производителя

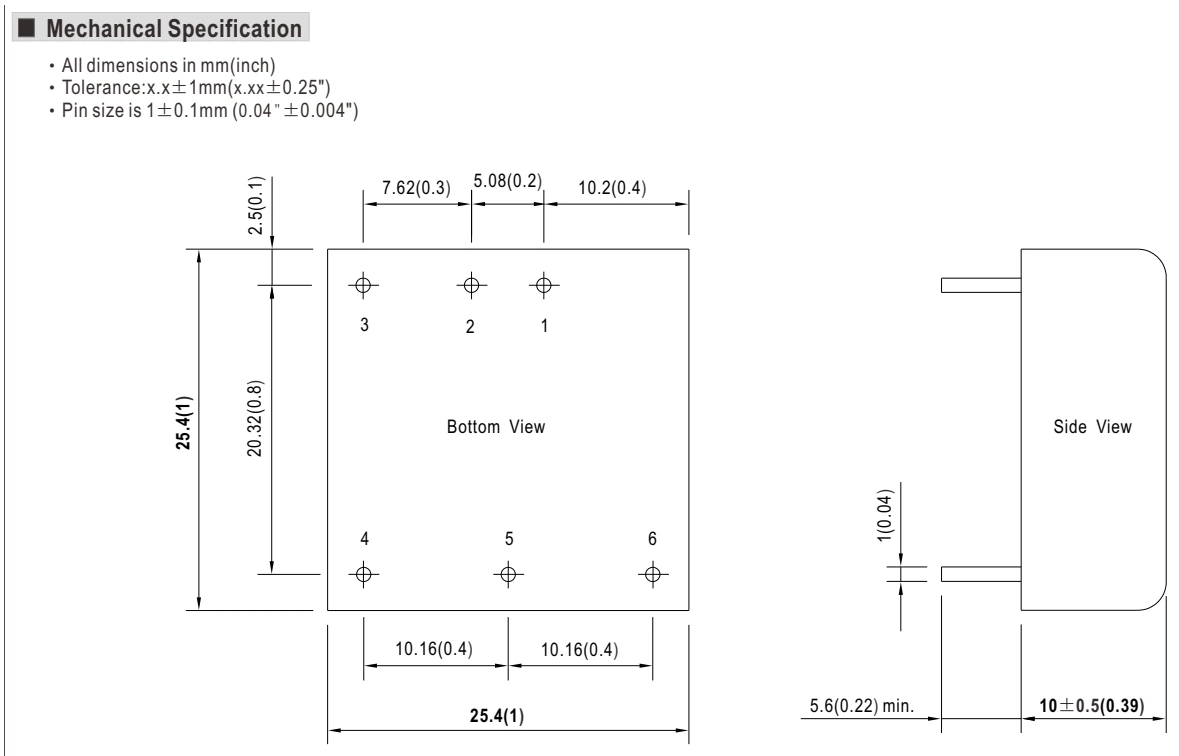

Габаритный чертёж · стр. 5
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- MIN.
- Минимум
- MM
- мм
- TOLERANCE
- Допуск

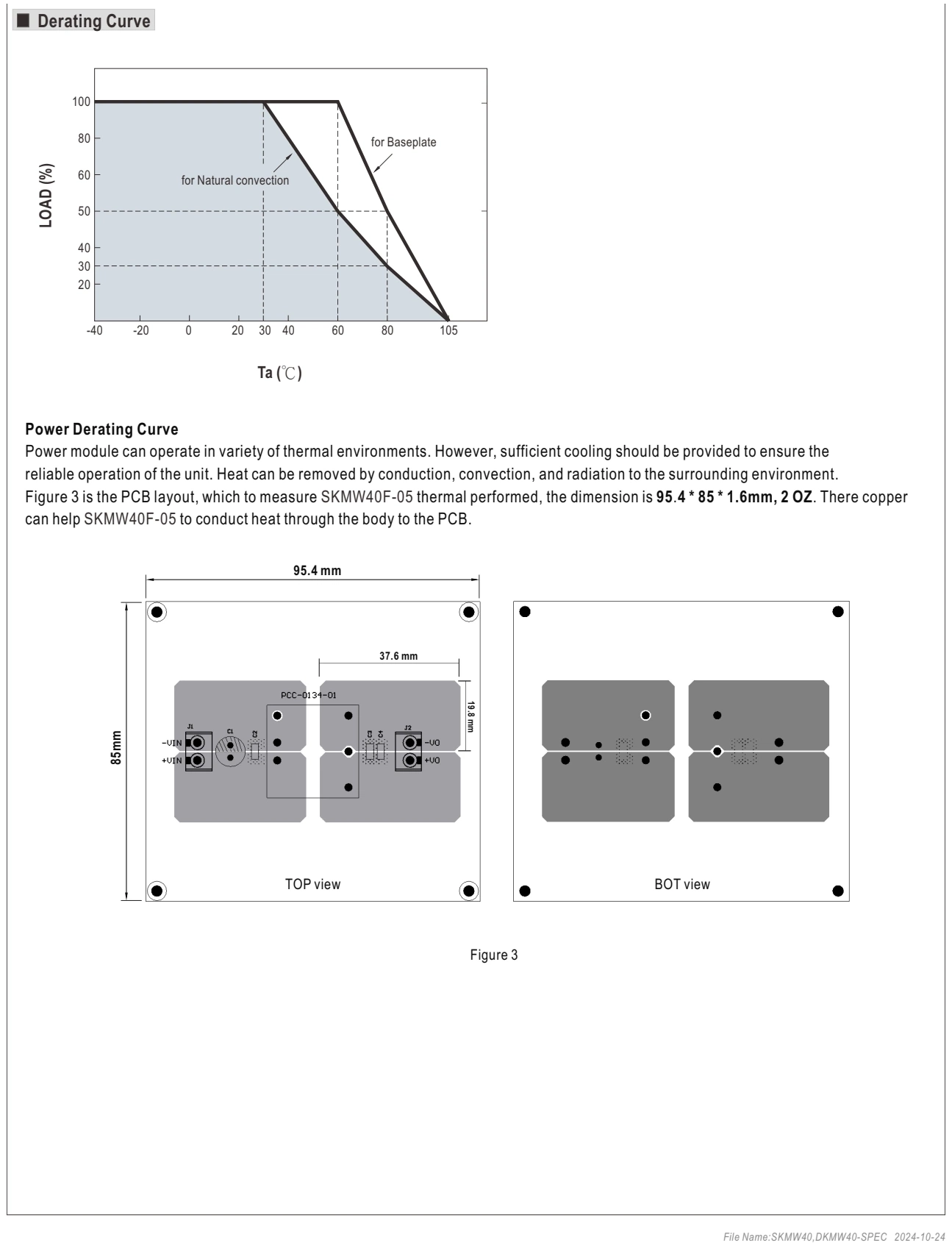

Снижение допустимой нагрузки · стр. 6
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение
- TOP VIEW
- Вид сверху
- POWER
- Мощность
- LOAD
- Нагрузка
- UNIT
- Единицы измерения
- MM
- мм

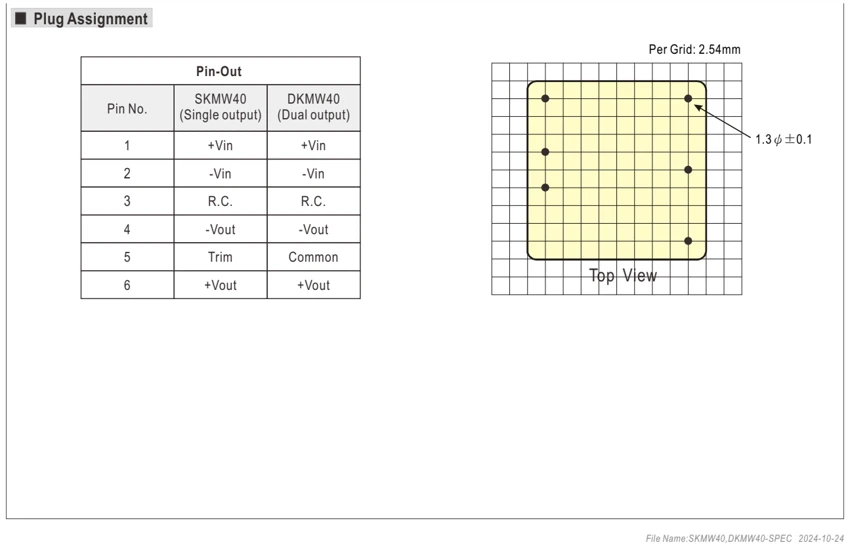

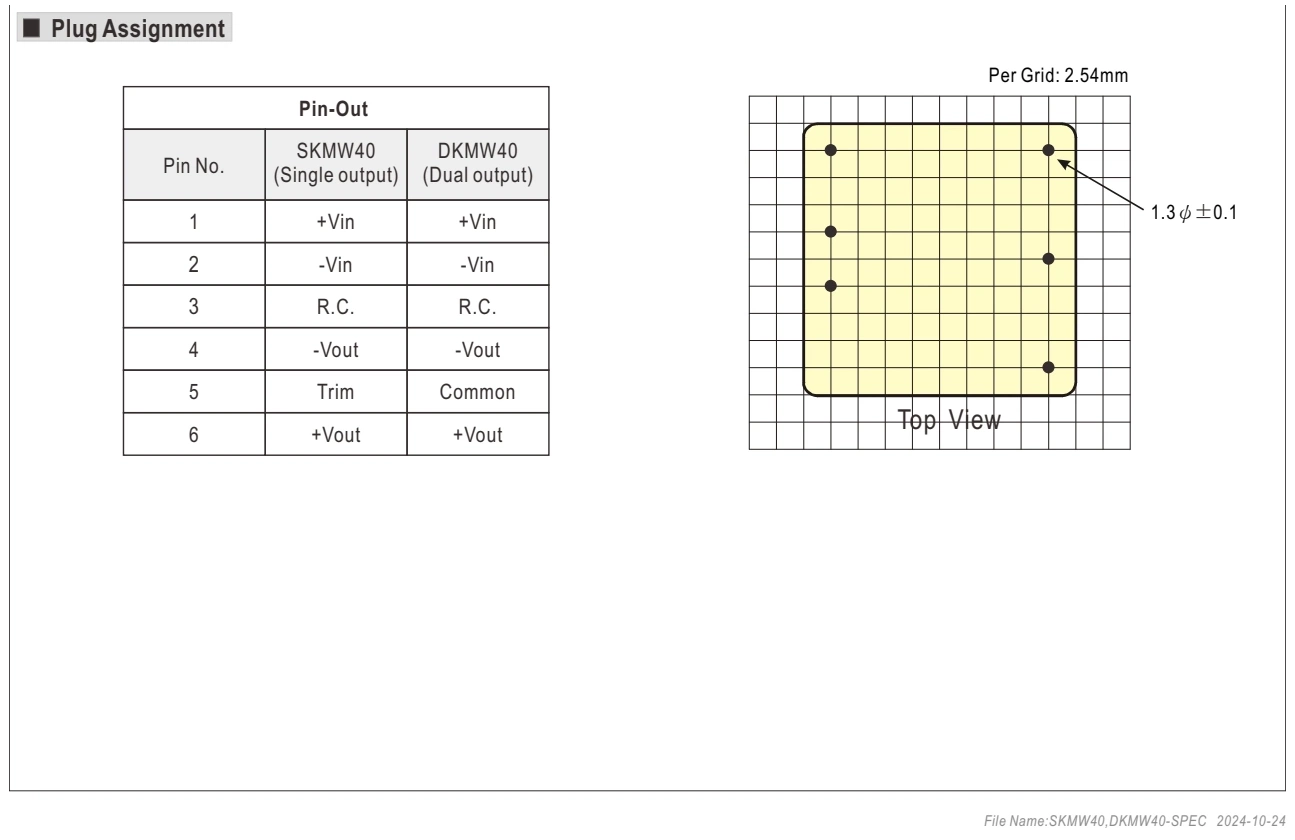

Назначение контактов разъёма · стр. 5
Увеличить рисунок ↗Обозначения
- ASSIGNMENT
- Назначение
- TOP VIEW
- Вид сверху
- PIN NO.
- Номер контакта
- MM
- мм
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DKMW40F-15 — dc/dc-преобразователи. Параметры: мощность 40 Вт. Серия DKMW40. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DKMW40 уточнит менеджер при обращении.
Документация относится к семейству DKMW40. Открыть страницу производителя ↗
