DKM30F-15N
MEAN WELL DKM30F-15N — dc/dc-преобразователи. Параметры: мощность 30 Вт. Серия DKM30-N. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DKM30F-15N
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 30 Вт
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,031 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 9~36, 18~75
- Обозначение параметров в каталоге
- 30W; 9-36Vin; 15Vout @±0~1000mA
- Размеры (Д × Ш × В)
- 50.8 × 25.4 × 11.2 мм
- GTIN
- 4711287487045
- Страна производства
- Тайвань
- Гарантия производителя
- 36 мес.
Данные производителя
- Входной ток без нагрузки
- 38 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 2800 мА PDF, стр. 2 ↗
- Выходное напряжение
- ±15 В PDF, стр. 2 ↗
- КПД (тип.)
- 88% PDF, стр. 2 ↗
Графики и чертежи производителя

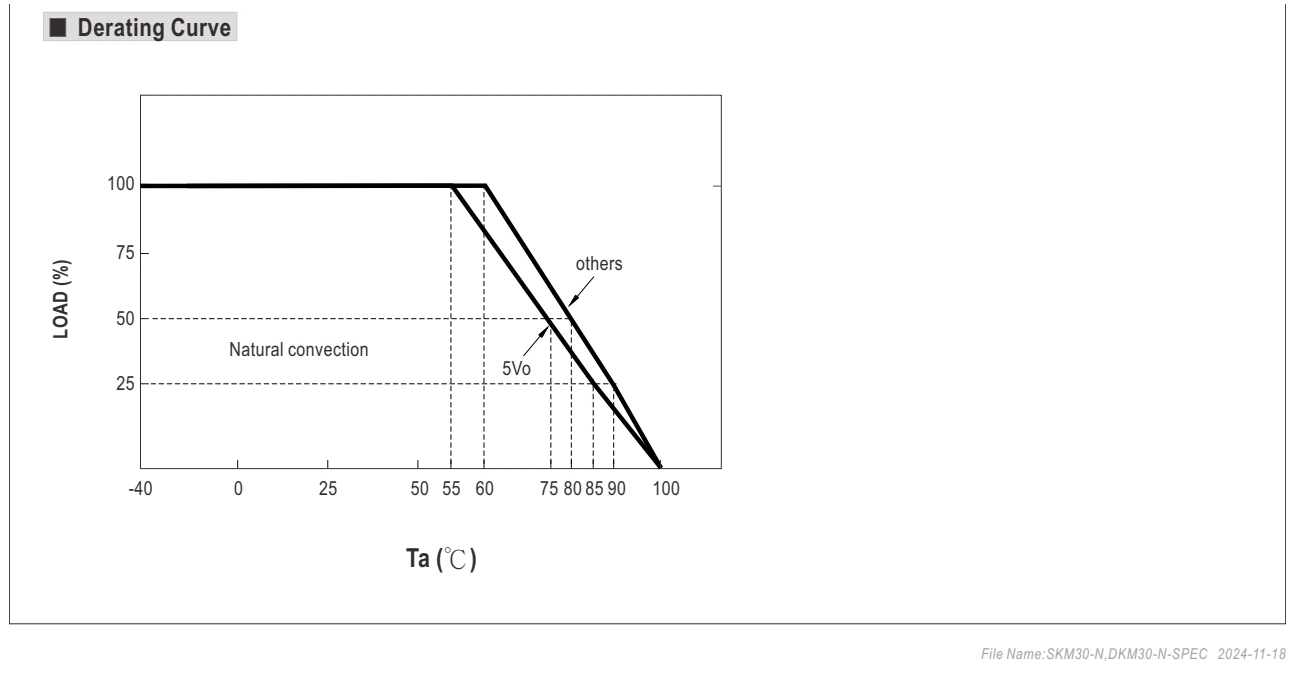

Снижение допустимой нагрузки · стр. 5
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение
- LOAD
- Нагрузка

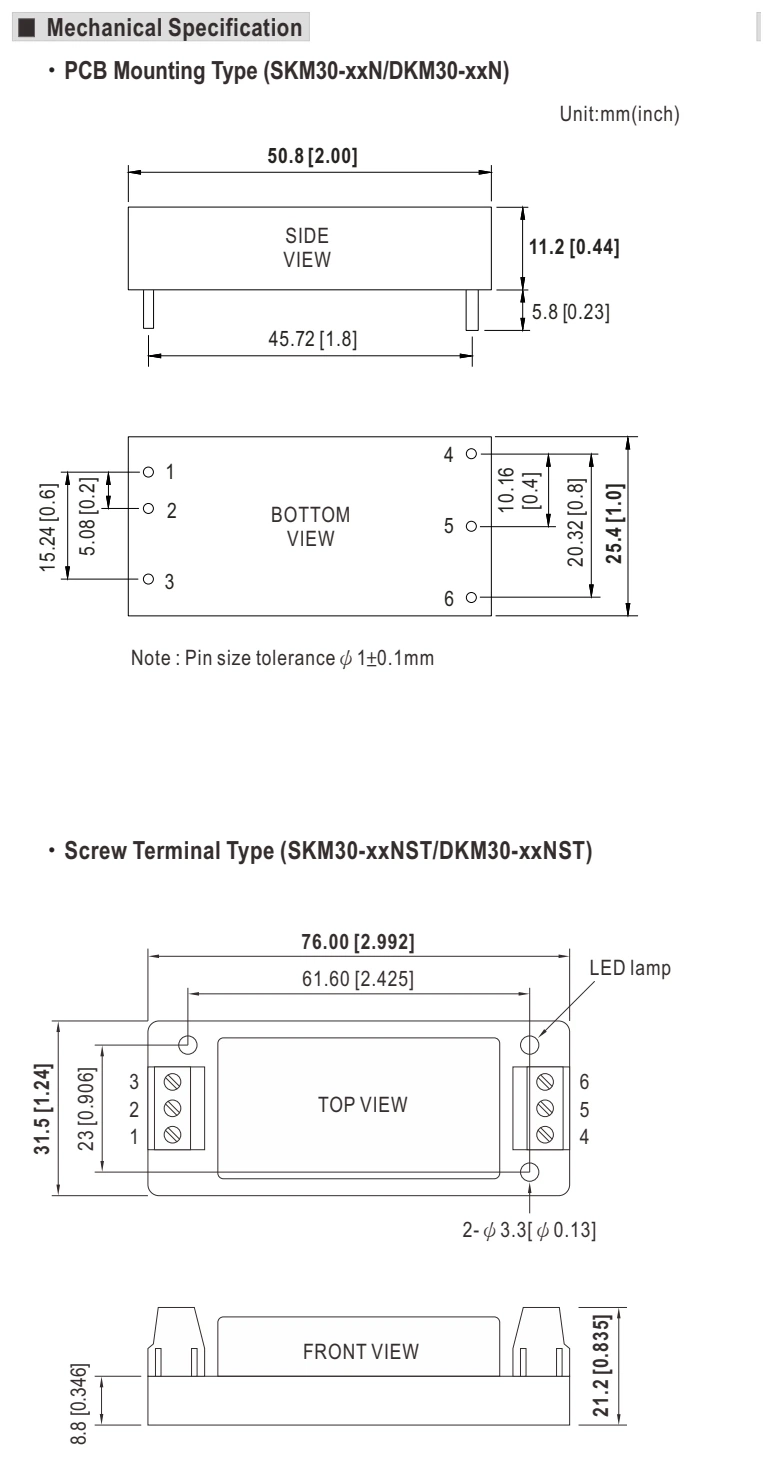

Габаритный чертёж · стр. 7
Увеличить рисунок ↗Обозначения
- FRONT VIEW
- Вид спереди
- SIDE VIEW
- Вид сбоку
- MOUNTING
- Крепление
- TOP VIEW
- Вид сверху
- TERMINAL
- Клемма
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- MM
- мм
- TOLERANCE
- Допуск

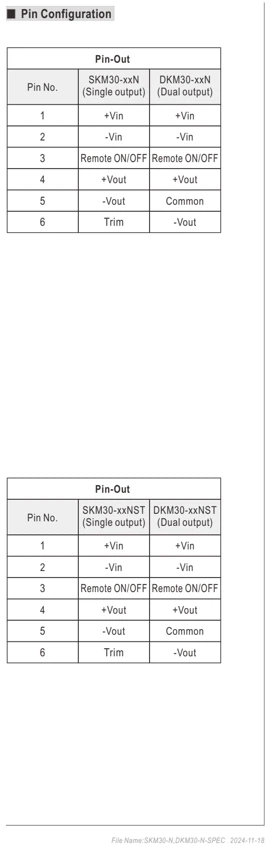

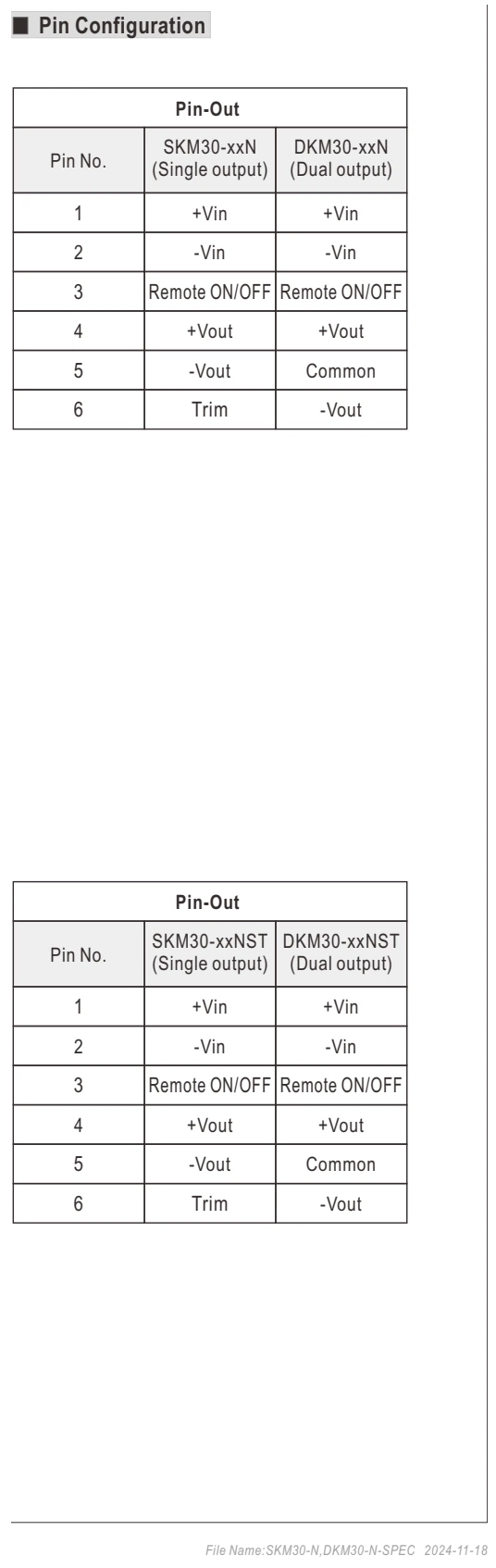

Назначение контактов · стр. 7
Увеличить рисунок ↗Обозначения
- PIN NO.
- Номер контакта
- OFF
- Выключено
- ON
- Включено
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DKM30F-15N — dc/dc-преобразователи. Параметры: мощность 30 Вт. Серия DKM30-N. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DKM30-N уточнит менеджер при обращении.
Документация относится к семейству DKM30-N. Открыть страницу производителя ↗
