DHP-1UT-B
MEAN WELL DHP-1UT-B — стоечные и модульные системы питания. Параметры: мощность 3200 Вт. Серия DHP-1UT-B. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DHP-1UT-B
- Тип
- Стоечные и модульные системы питания
- Мощность по каталогу
- 3200 Вт
- Стандарты безопасности (по каталогу)
- CUL,TUV-62368-1,CB,CE,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 5,2 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 90~264
- Обозначение параметров в каталоге
- 1U Rack for NCP-3200-24/48 (TB)
- Размеры (Д × Ш × В)
- 400 × 440 × 44 мм
- GTIN
- 4711287486765
- Страна производства
- Тайвань
- Гарантия производителя
- 60 мес.
Данные производителя
- Входное напряжение
- 90 ~ 264 В перем. 127 ~ 400 В пост. PDF, стр. 2 ↗Условия измерения: примечания 6 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ пост. PDF, стр. 2 ↗
- Диапазон выходного тока — режим зарядного устройства (опция)
- 0 ~ 440 А PDF, стр. 4 ↗
- Входное напряжение — режим зарядного устройства (опция)
- 90 ~ 264 В перем. 127 ~ 400 В пост. PDF, стр. 4 ↗Условия измерения: примечания 2 в документе.
- Рабочая влажность — режим зарядного устройства (опция)
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 4 ↗
- Электрическая прочность изоляции — режим зарядного устройства (опция)
- вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:1.5 кВ пост. PDF, стр. 4 ↗
- Сопротивление изоляции — режим зарядного устройства (опция)
- вход–выход, вход–земля, выход–земля:100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 4 ↗
- Охлаждение · серия DHP-1UT-B
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия DHP-1UT-B
- 5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия DHP-1UT-B
- 400 × 440 × 44 мм Источник ↗
- Сертификаты серии · серия DHP-1UT-B
- TUV-62368-1, UKCA, EAC, CUL, CE, RCM, CB Источник ↗
Условия измерений и применения
Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 6 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график зависимости нагрузки от входного напряжения.
Примечание в документе производителя ↗Примечание 10 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 3 · стр. 3
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 6 · стр. 3
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график зависимости нагрузки от входного напряжения.
Примечание в документе производителя ↗Примечание 10 · стр. 3
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 2 · стр. 4
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график зависимости нагрузки от входного напряжения.
Примечание в документе производителя ↗Примечание 7 · стр. 4
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

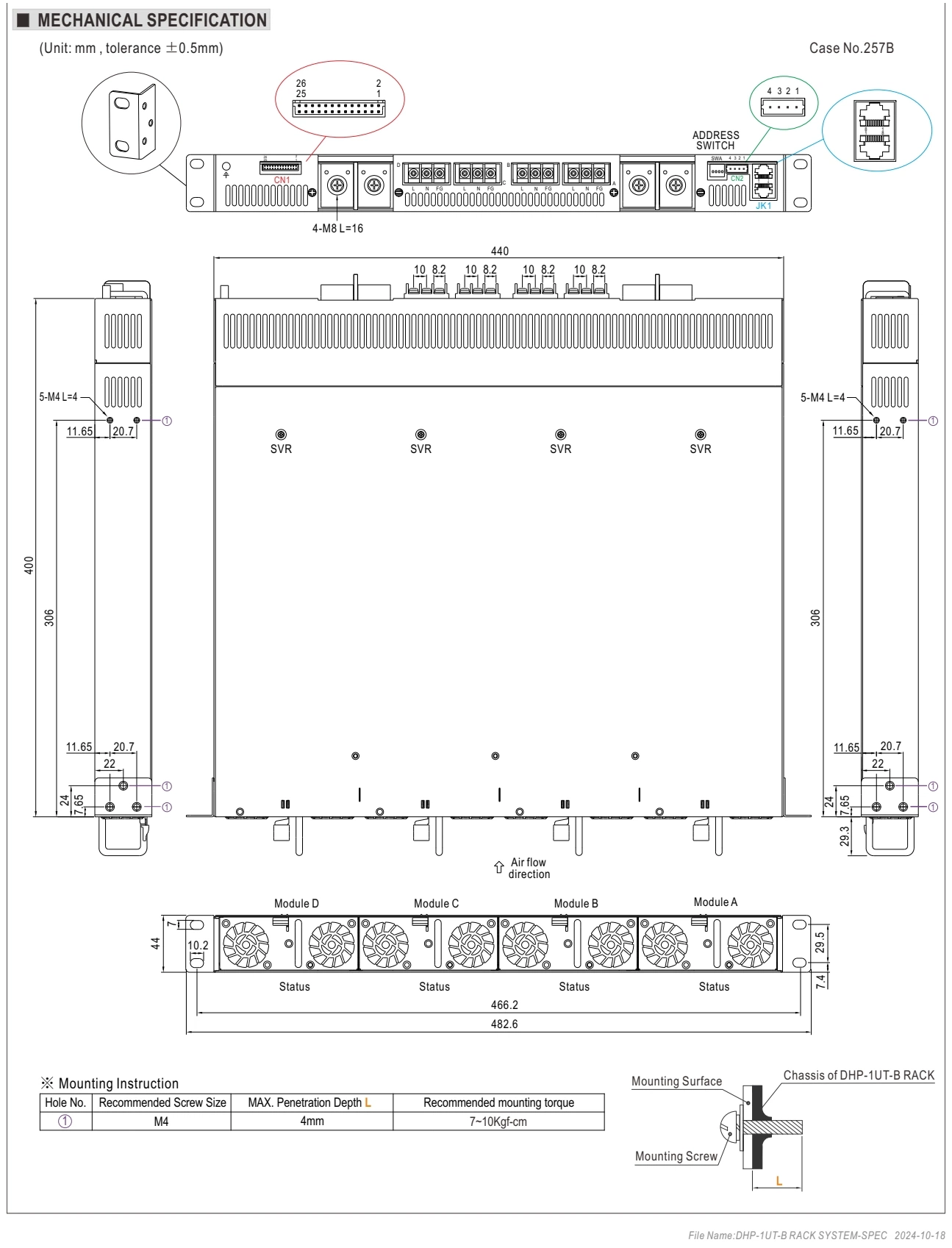

Габаритный чертёж · стр. 8
Увеличить рисунок ↗Обозначения
- MOUNTING
- Крепление
- CASE NO.
- Номер корпуса
- MAX.
- Максимум
- FG
- Защитное заземление
- AIR FLOW
- Поток воздуха
- DIRECTION
- Направление
- UNIT: MM , TOLERANCE ±0.5MM
- Размеры в миллиметрах; допуск ±0.5 мм.
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DHP-1UT-B — стоечные и модульные системы питания. Параметры: мощность 3200 Вт. Серия DHP-1UT-B. Характеристики, документация и запрос поставки в Казахстане.
Стоечные и модульные решения позволяют собирать систему питания под состав нагрузки. Совместимость блоков, шасси и управления проверяется для выбранной системы.
Что проверить при выборе
Определите суммарную мощность, количество каналов, требования к резервированию и интерфейсам. Проверяйте комплектность: отдельный модуль может требовать шасси или контроллер.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Инструкции
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DHP-1UT-B уточнит менеджер при обращении.
Документация относится к семейству DHP-1UT-B. Открыть страницу производителя ↗
