DETN01L-05
MEAN WELL DETN01L-05 — dc/dc-преобразователи. Параметры: мощность 1 Вт. Серия DETN01. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DETN01L-05
- Тип
- DC/DC-преобразователи
- Мощность по каталогу
- 1 Вт
- Выход 1
- 5 В · 0,1 А
- Выход 2
- -5 В · 0,1 А
- Стандарты безопасности (по каталогу)
- CUL,CB,CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,001 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 5,12,24
- Обозначение параметров в каталоге
- 1W,I/P:5VDC;O/P:±5V @±100mA
- Размеры (Д × Ш × В)
- 15.24 × 10.7 × 7.1 мм
- GTIN
- 4711287470979
- Страна производства
- Тайвань
Данные производителя
- Входной ток без нагрузки
- 30 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 260 мА PDF, стр. 2 ↗
- Выходное напряжение
- ±5 В PDF, стр. 2 ↗
- КПД (тип.)
- 78% PDF, стр. 2 ↗
- Максимальная ёмкость нагрузки (макс.)
- 220 мкФ PDF, стр. 2 ↗
Графики и чертежи производителя

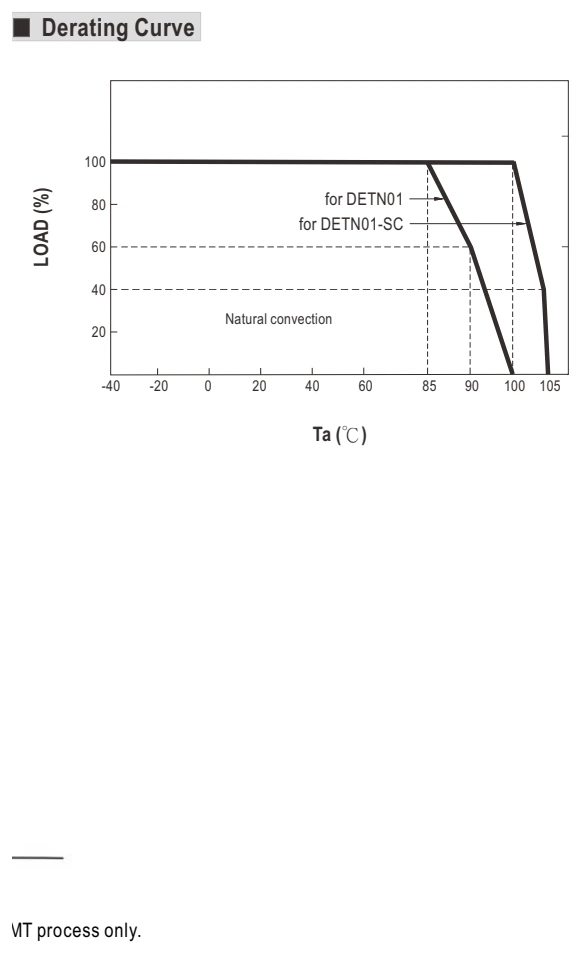

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- CONVECTION
- Естественное воздушное охлаждение
- LOAD
- Нагрузка

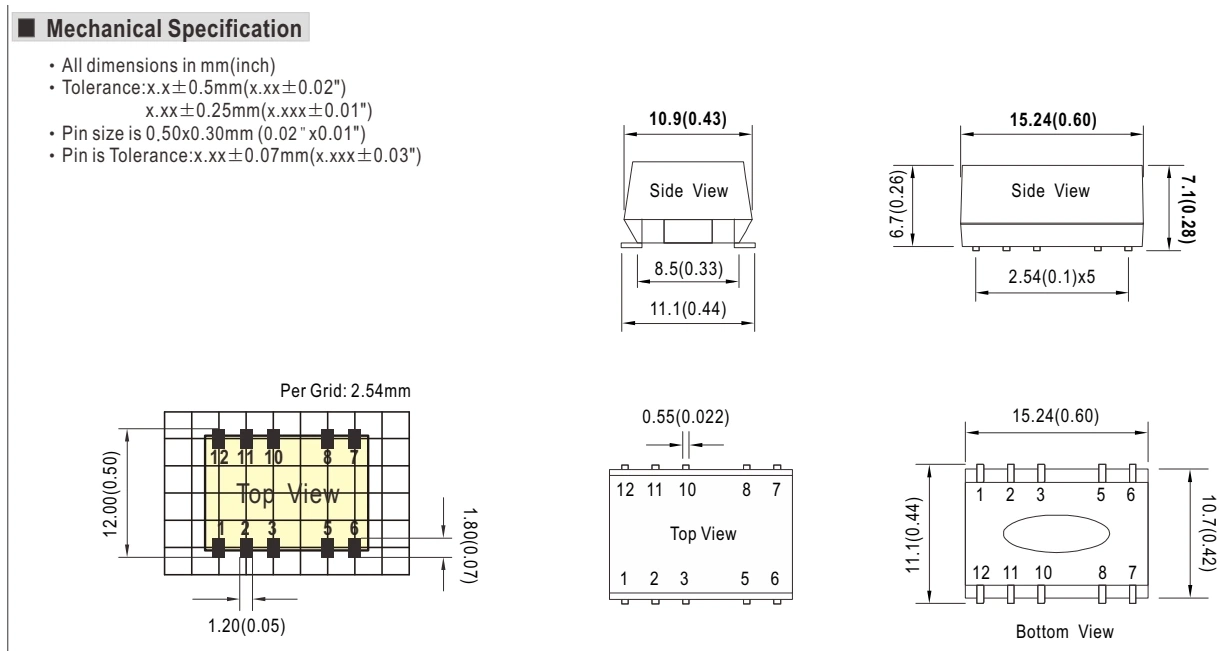

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- SIDE VIEW
- Вид сбоку
- TOP VIEW
- Вид сверху
- MM
- мм
- TOLERANCE
- Допуск

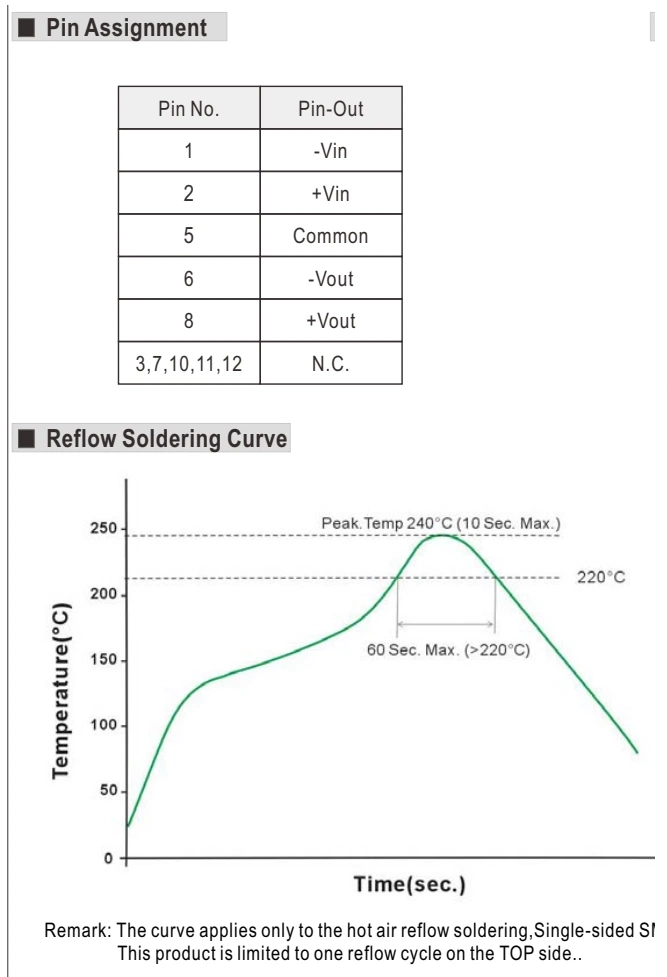

Назначение контактов · стр. 4
Увеличить рисунок ↗Обозначения
- PIN ASSIGNMENT
- Назначение контактов
- ASSIGNMENT
- Назначение
- PIN NO.
- Номер контакта
- ON
- Включено
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DETN01L-05 — dc/dc-преобразователи. Параметры: мощность 1 Вт. Серия DETN01. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Паспорта и характеристики
Сертификаты
Чертежи и CAD
Другие материалы
Документы для семейства DETN01 уточнит менеджер при обращении.
Документация относится к семейству DETN01. Открыть страницу производителя ↗
