DDRH-60-48
MEAN WELL DDRH-60-48 — dc/dc-преобразователи. Параметры: выходное напряжение 48 В, выходной ток 1.25 А, мощность 60 Вт. Серия DDRH-60. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DDRH-60-48
- Тип
- DC/DC-преобразователи
- Выходная мощность (U × I)
- 60 Вт
- Выходное напряжение
- 48 В
- Выходной ток
- 1.25 А
- Выход 1
- 48 В · 1,25 А
- Стандарты безопасности (по каталогу)
- CE,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,8 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 150~1500
- Обозначение параметров в каталоге
- O/P +48V1.25A
- Размеры (Д × Ш × В)
- 57 × 93.5 × 105 мм
- GTIN
- 4711287423227
- Страна производства
- Китай
Данные производителя
- Выходное напряжение
- 48 В PDF, стр. 2 ↗
- Номинальный выходной ток
- 1.25 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 1.25 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 60 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 200 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки напряжения
- 48 ~ 54 В PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±0.5% PDF, стр. 2 ↗
- Входное напряжение
- 150 ~ 1500 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Пусковой ток (макс.)
- Холодный пуск 120 А /1500 В пост. 80 А/800 В пост. 30 А/150 В пост. PDF, стр. 2 ↗
- Рабочая температура
- -30 ~ +80 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 55 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ перем. выход–сигнал DC OK:0.5 кВ перем. PDF, стр. 2 ↗
- Габариты
- 57*93.5*105 мм (Ш × В × Г) PDF, стр. 2 ↗
- Охлаждение · серия DDRH-60
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия DDRH-60
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия DDRH-60
- 105 × 57 × 93.5 мм Источник ↗
- Сертификаты серии · серия DDRH-60
- CE, EAC, UKCA, CSA-us Источник ↗
Условия измерений и применения
Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 4 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Примечание 5 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 6 · стр. 2
Для длительной работы на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу и по 5 мм слева и справа. Если соседнее устройство выделяет тепло, рекомендуется зазор 15 мм.
Примечание в документе производителя ↗Примечание 7 · стр. 2
Источник питания является компонентом конечного оборудования. Соответствие конечного оборудования требованиям ЭМС необходимо подтвердить повторно. Методика приведена в документе производителя «Испытания ЭМС встраиваемых источников питания».
Примечание в документе производителя ↗Графики и чертежи производителя

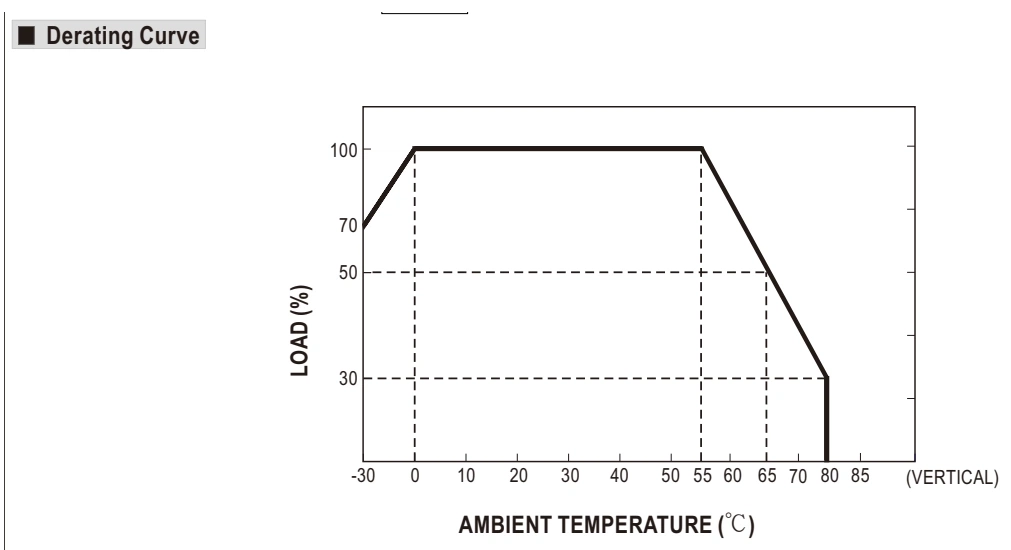

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- VERTICAL
- Вертикальное положение
- LOAD
- Нагрузка

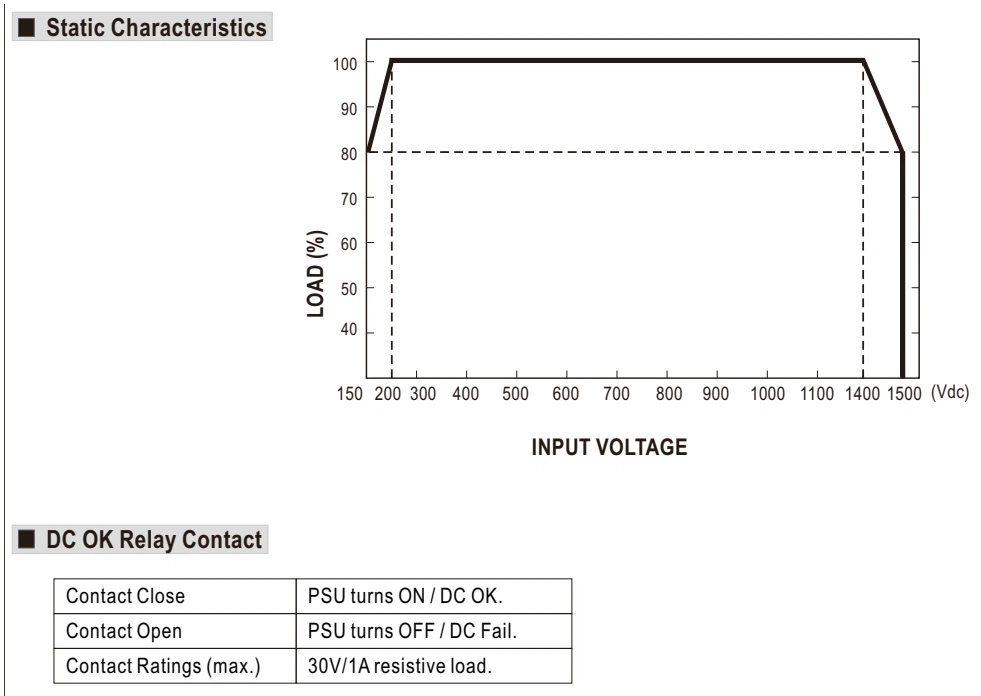

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- MAX.
- Максимум
- OFF
- Выключено
- VDC
- В постоянного тока
- ON
- Включено

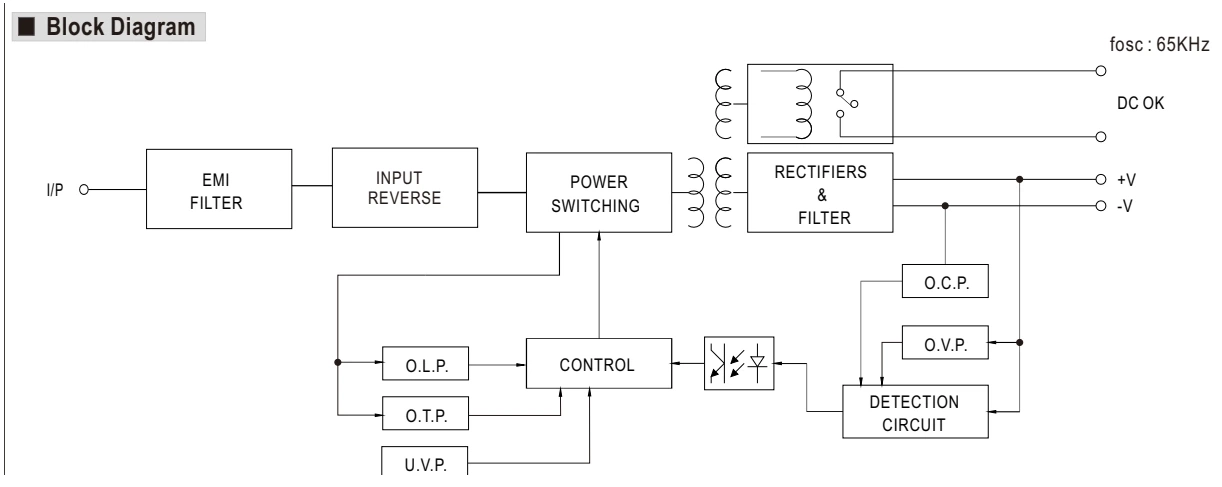

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- EMI FILTER
- Фильтр электромагнитных помех
- CONTROL
- Управление
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- O.T.P.
- Защита от перегрева
- O.C.P.
- Защита от превышения тока
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

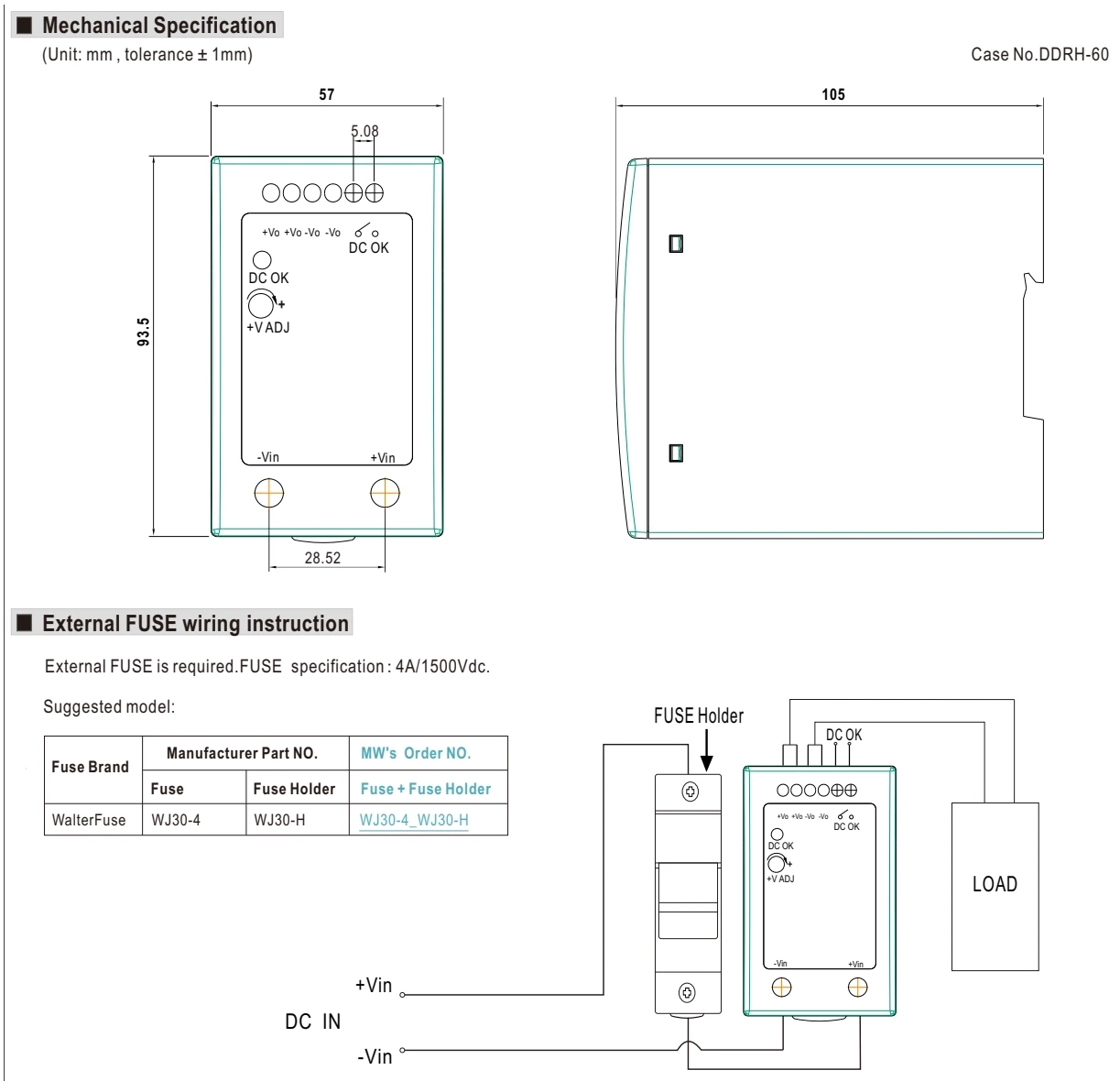

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- LOAD
- Нагрузка
- VDC
- В постоянного тока
- +V
- Положительный вывод выхода
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

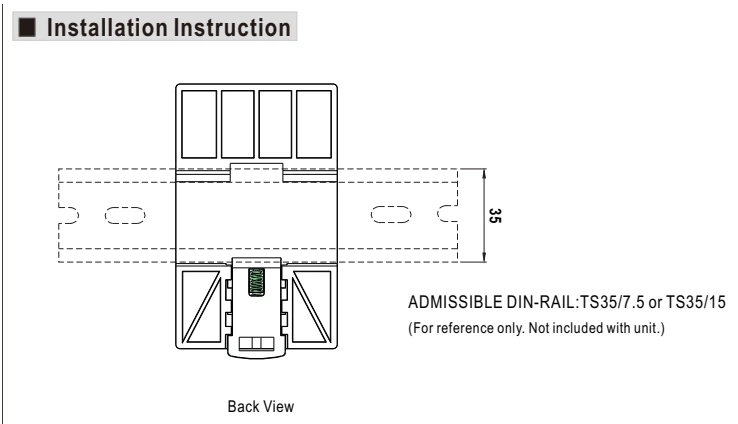

Схема установки · стр. 4
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DDRH-60-48 — dc/dc-преобразователи. Параметры: выходное напряжение 48 В, выходной ток 1.25 А, мощность 60 Вт. Серия DDRH-60. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
