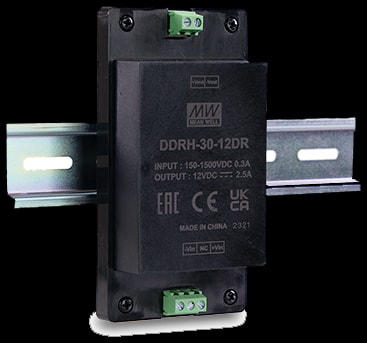

DDRH-30-12DR
MEAN WELL DDRH-30-12DR — dc/dc-преобразователи. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DDRH-30-12DR
- Тип
- DC/DC-преобразователи
- Выходное напряжение
- 12 В
- Выход 1
- 12 В · 0–2,5 А
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,31 кг
- ECCN по каталогу
- EAR99
- Обозначение параметров в каталоге
- I/P:150~1500VDC;O/P:12V/0~2.5A
- GTIN
- 4711287495729
- Страна производства
- Китай
- Гарантия производителя
- 36 мес.
Данные производителя
- Входной ток без нагрузки
- 0.2 мА PDF, стр. 2 ↗
- Входной ток при полной нагрузке
- 50 мА PDF, стр. 2 ↗
- Выходное напряжение
- 12 В PDF, стр. 2 ↗
- Номинальный выходной ток
- 2.5 А PDF, стр. 2 ↗
- КПД (тип.)
- 85% PDF, стр. 2 ↗
- Максимальная ёмкость нагрузки (макс.)
- 2500 мкФ PDF, стр. 2 ↗
Условия измерений и применения
Примечание 3 · стр. 3
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Графики и чертежи производителя

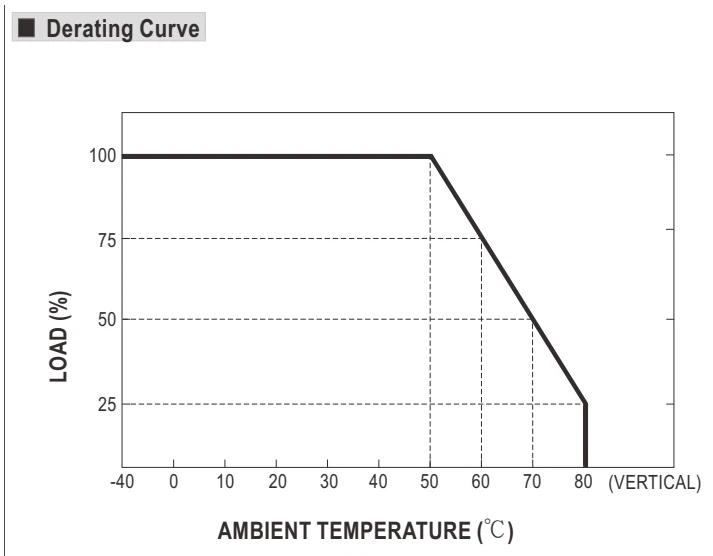

Снижение допустимой нагрузки · стр. 4
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- VERTICAL
- Вертикальное положение
- LOAD
- Нагрузка

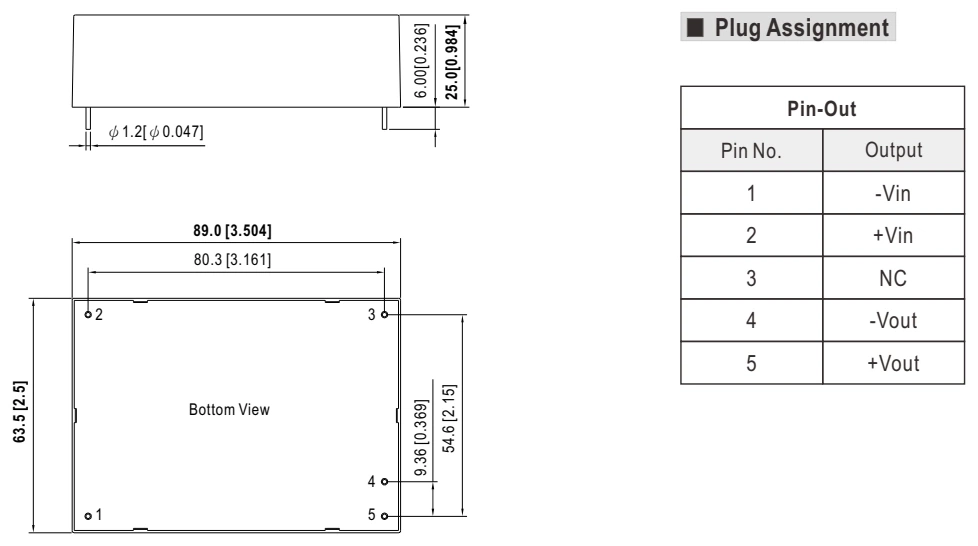

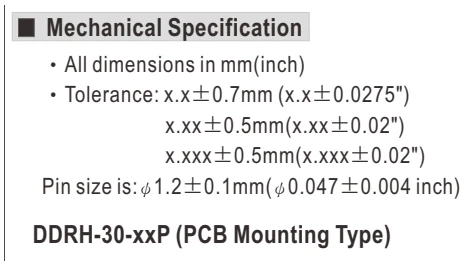

Габаритный чертёж · стр. 4
Увеличить рисунок ↗Обозначения
- MOUNTING
- Крепление
- MM
- мм
- TOLERANCE
- Допуск
Назначение контактов разъёма · стр. 4
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- ASSIGNMENT
- Назначение
- PIN NO.
- Номер контакта
Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DDRH-30-12DR — dc/dc-преобразователи. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
Все данные для вашего проекта
Технические характеристики, габариты, схемы подключения и сертификаты.
Документы для семейства DDRH-30-12DR уточнит менеджер при обращении.
