DDR-240D-48
MEAN WELL DDR-240D-48 — dc/dc-преобразователи. Параметры: выходное напряжение 48 В, выходной ток 5 А, мощность 240 Вт. Серия DDR-240. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- DDR-240D-48
- Тип
- DC/DC-преобразователи
- Выходная мощность (U × I)
- 240 Вт
- Выходное напряжение
- 48 В
- Выходной ток
- 5 А
- Выход 1
- 48 В · 5 А
- Стандарты безопасности (по каталогу)
- CUL,CB,CE,EAC,RCM,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,76 кг
- Код HS по каталогу
- 850440
- ECCN по каталогу
- EAR99
- Входное напряжение
- 16.8~33.6,33.6~67.2,67.2~154
- Обозначение параметров в каталоге
- O/P +48V5A
- Размеры (Д × Ш × В)
- 40 × 125.2 × 113.5 мм
- GTIN
- 4711287423180
- Страна производства
- Китай
Данные производителя
- Номинальный выходной ток
- 5 А PDF, стр. 2 ↗
- Диапазон выходного тока
- 0 ~ 5 А PDF, стр. 2 ↗
- Номинальная выходная мощность
- 240 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 100 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Диапазон регулировки напряжения
- 48~ 56 В PDF, стр. 2 ↗
- Допуск выходного напряжения
- ±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Нестабильность по входному напряжению
- ±0.5% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±1.0% PDF, стр. 2 ↗
- Время запуска и нарастания
- 500 мс, 60 мс PDF, стр. 2 ↗
- Входное напряжение
- 67.2 ~ 154 В пост. 66 ~ 67.2 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- КПД (тип.)
- 92.5% PDF, стр. 2 ↗
- Пусковой ток (тип.)
- 30 А PDF, стр. 2 ↗
- Рабочая температура
- -40 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 5 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +85, 5 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.03%/°C (0 ~ 55 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:4 кВ пост. вход–земля:2.5 кВ пост. выход–земля:0.71 кВ пост. PDF, стр. 2 ↗
- Габариты
- 40*125.2*113.5 мм (Ш × В × Г) PDF, стр. 2 ↗
- Охлаждение · серия DDR-240
- Естественное воздушное охлаждение Источник ↗
- Гарантия производителя · серия DDR-240
- 3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗
- Габариты (Д × Ш × В) · серия DDR-240
- 113.5 × 40 × 125.2 мм Источник ↗
- Сертификаты серии · серия DDR-240
- CUL, CB, CE, EAC, RCM, UKCA Источник ↗
Условия измерений и применения
Примечание 2 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 4 · стр. 2
При пониженном входном напряжении может потребоваться снижение нагрузки. Учитывайте график снижения допустимой нагрузки.
Примечание в документе производителя ↗Графики и чертежи производителя

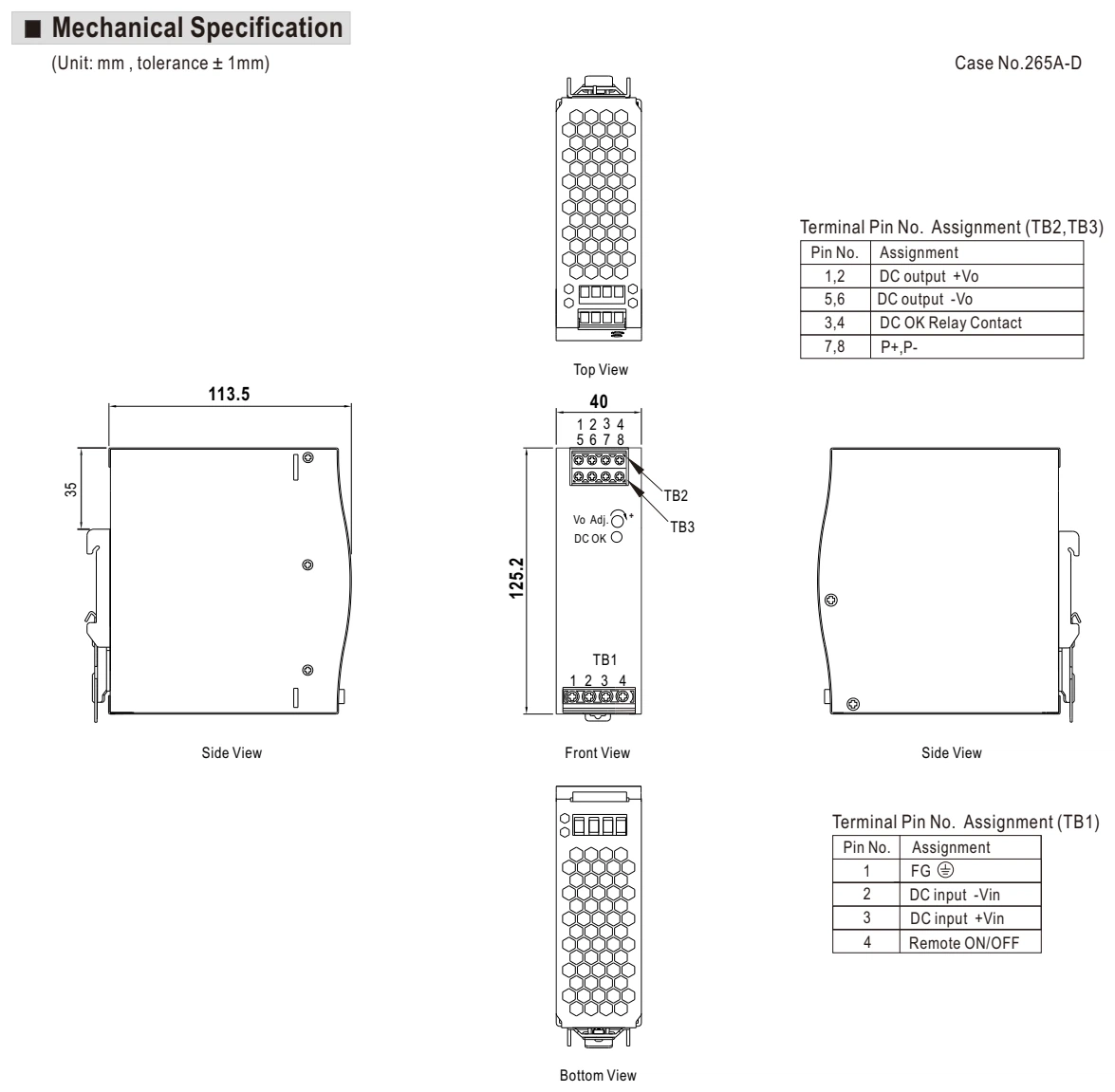

Габаритный чертёж · стр. 9
Увеличить рисунок ↗Обозначения
- BOTTOM VIEW
- Вид снизу
- ASSIGNMENT
- Назначение
- FRONT VIEW
- Вид спереди
- SIDE VIEW
- Вид сбоку
- DC OUTPUT
- Выход постоянного тока
- CASE NO.
- Номер корпуса
- TOP VIEW
- Вид сверху
- TERMINAL
- Клемма
- PIN NO.
- Номер контакта
- OFF
- Выключено
- FG
- Защитное заземление
- ON
- Включено
- TERMINAL PIN NO.
- Номер контакта клеммы
- UNIT: MM , TOLERANCE ± 1MM
- Размеры в миллиметрах; допуск ±1 мм.

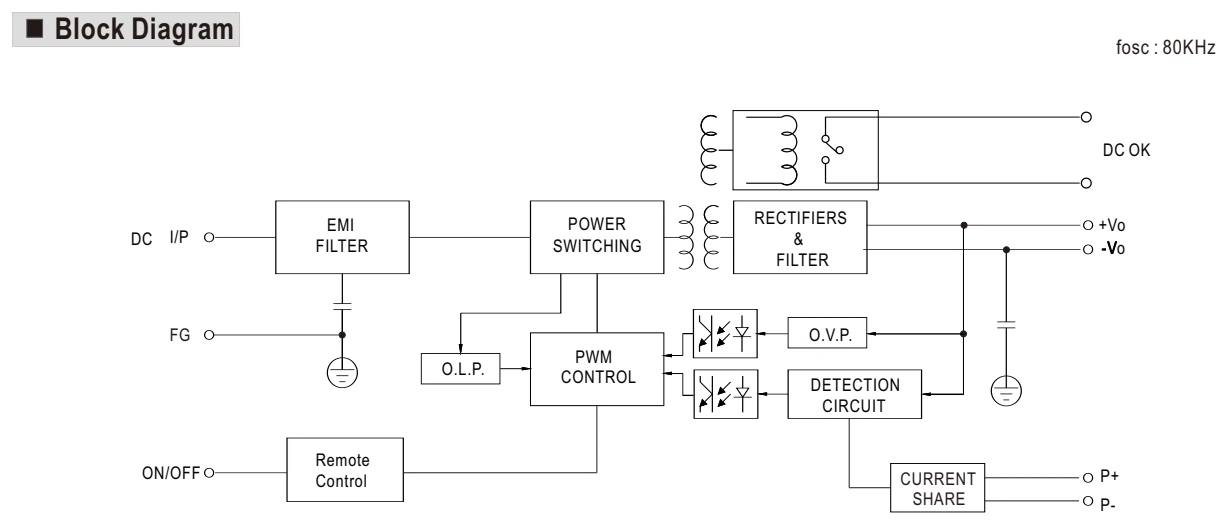

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- POWER SWITCHING
- Силовой преобразователь
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- O.L.P.
- Защита от перегрузки
- O.V.P.
- Защита от перенапряжения
- I/P
- Вход
- OFF
- Выключено
- FG
- Защитное заземление
- ON
- Включено
- FOSC
- Частота преобразования

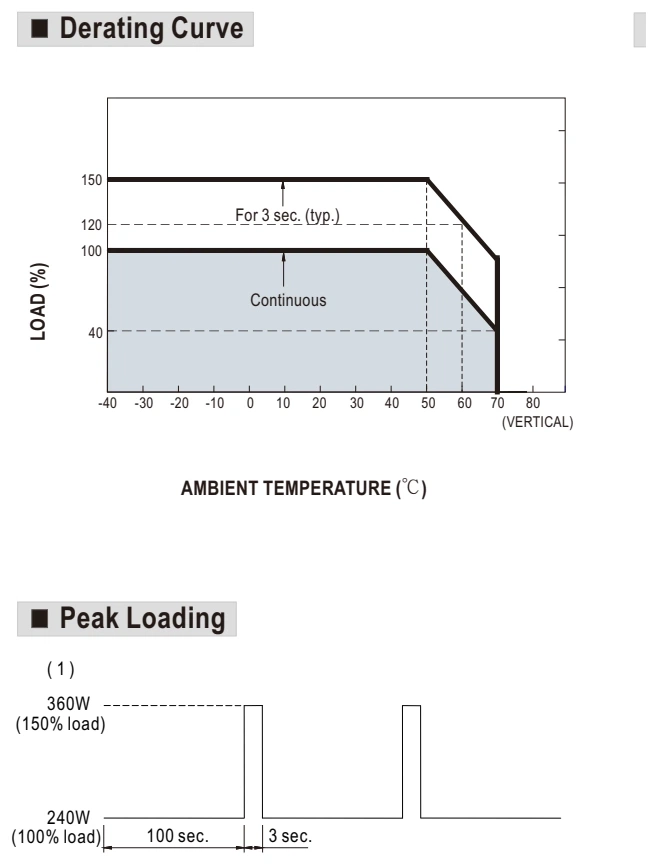

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- VERTICAL
- Вертикальное положение
- LOAD
- Нагрузка
- TYP.
- Типовое значение

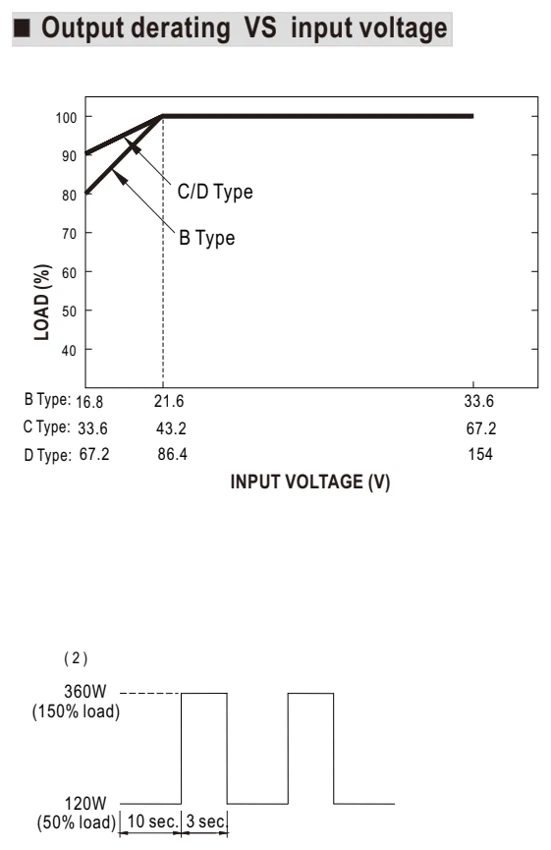

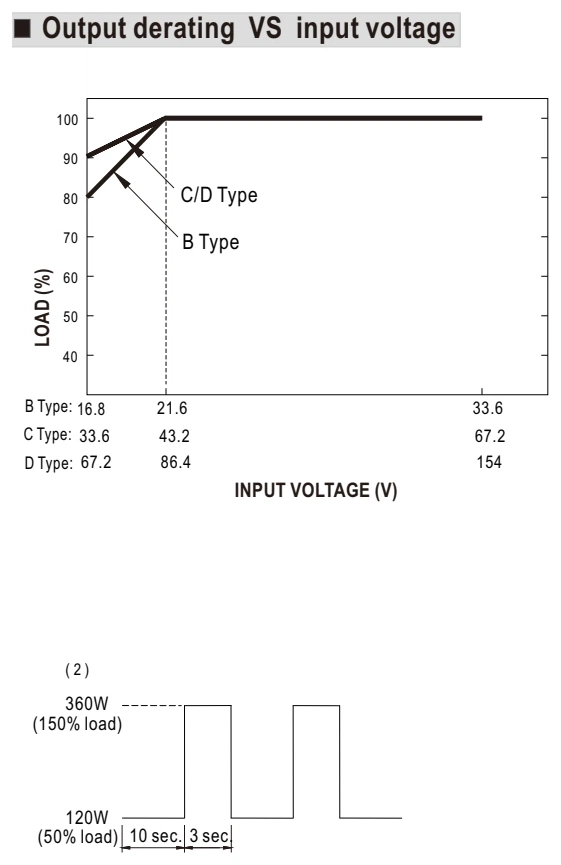

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка

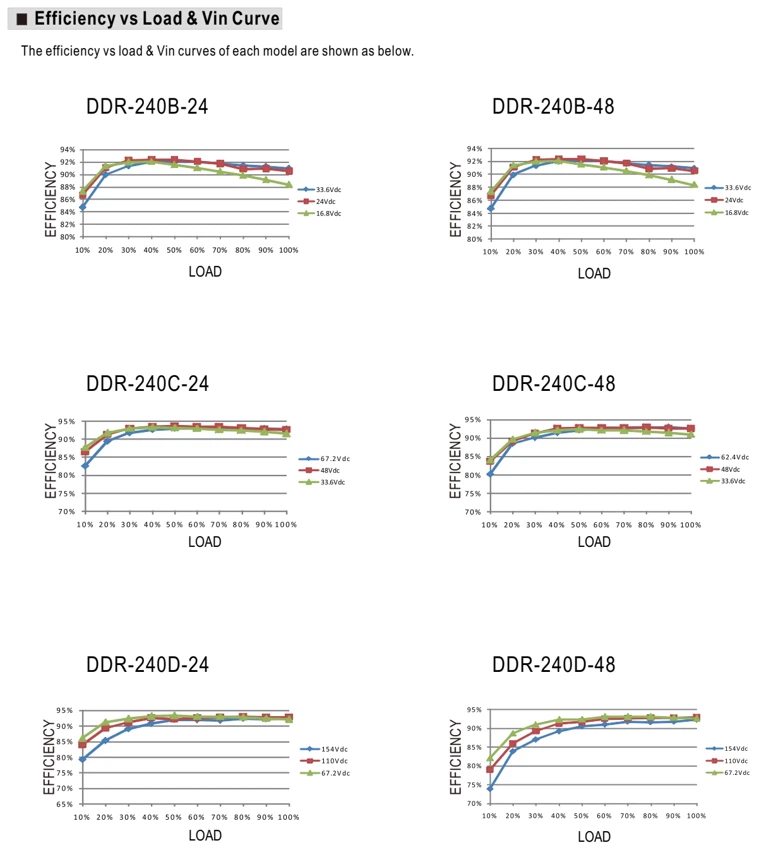

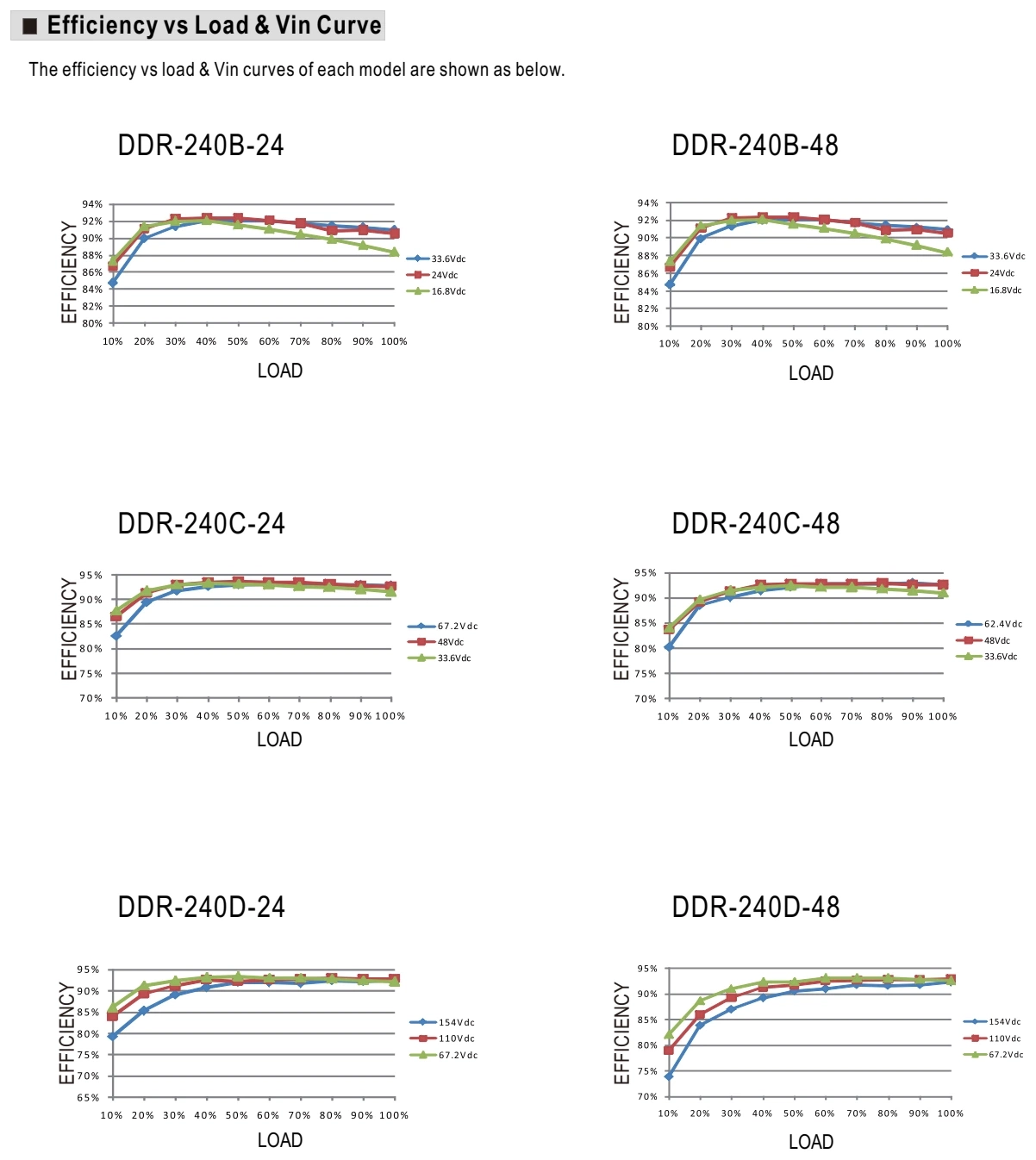

КПД и нагрузка · стр. 7
Увеличить рисунок ↗Обозначения
- EFFICIENCY
- КПД
- LOAD
- Нагрузка

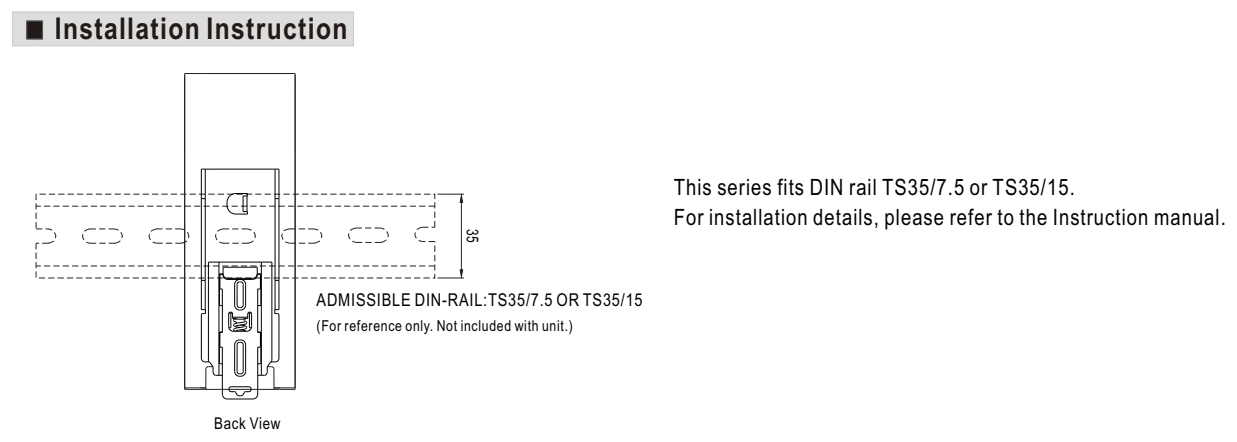

Схема установки · стр. 9
Увеличить рисунок ↗Обозначения
- UNIT
- Единицы измерения
- ADMISSIBLE DIN-RAIL
- Подходящая DIN-рейка
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL DDR-240D-48 — dc/dc-преобразователи. Параметры: выходное напряжение 48 В, выходной ток 5 А, мощность 240 Вт. Серия DDR-240. Характеристики, документация и запрос поставки в Казахстане.
DC/DC-преобразователи изменяют уровень постоянного напряжения. В каталоге представлены модули и устройства для разных способов монтажа.
Что проверить при выборе
Проверьте весь диапазон входного напряжения, гальваническую изоляцию и минимальную нагрузку. Номинал источника на входе должен учитывать потери преобразования.
