DAP-04

Характеристики

Производитель

MEAN WELL

Модель

DAP-04

Тип

LED-драйверы и питание освещения

Стандарты безопасности (по каталогу)

TUV-62368-1,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 0,171 кг

ECCN по каталогу

EAR99

Входное напряжение

90~305

Обозначение параметров в каталоге

90~305VAC, Input:DALI / Output:PWM

Размеры (Д × Ш × В)

165 × 46 × 23 мм

GTIN

4711287464039

Страна производства

Китай / Тайвань

Данные производителя

Охлаждение · серия DAP-04

Естественное воздушное охлаждение Источник ↗

Гарантия производителя · серия DAP-04

3 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия DAP-04

165 × 46 × 23 мм Источник ↗

Сертификаты серии · серия DAP-04

TUV-62368-1, CE, EAC, UKCA Источник ↗

Графики и чертежи производителя

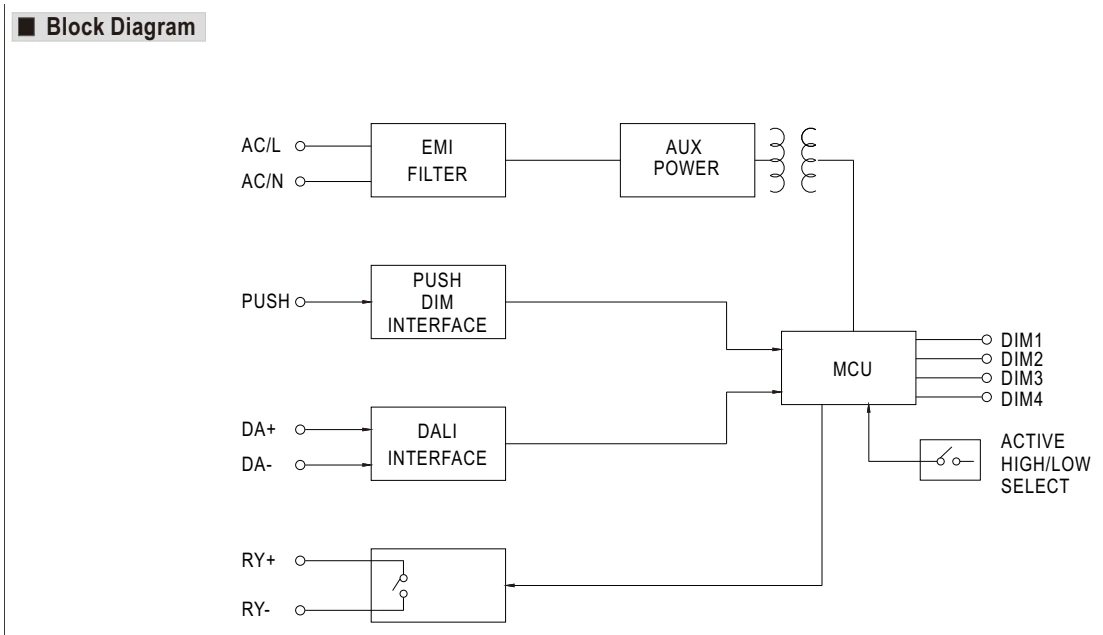

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

EMI FILTER

Фильтр электромагнитных помех

POWER

Мощность

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

Оригинал в PDF · стр. 3 ↗

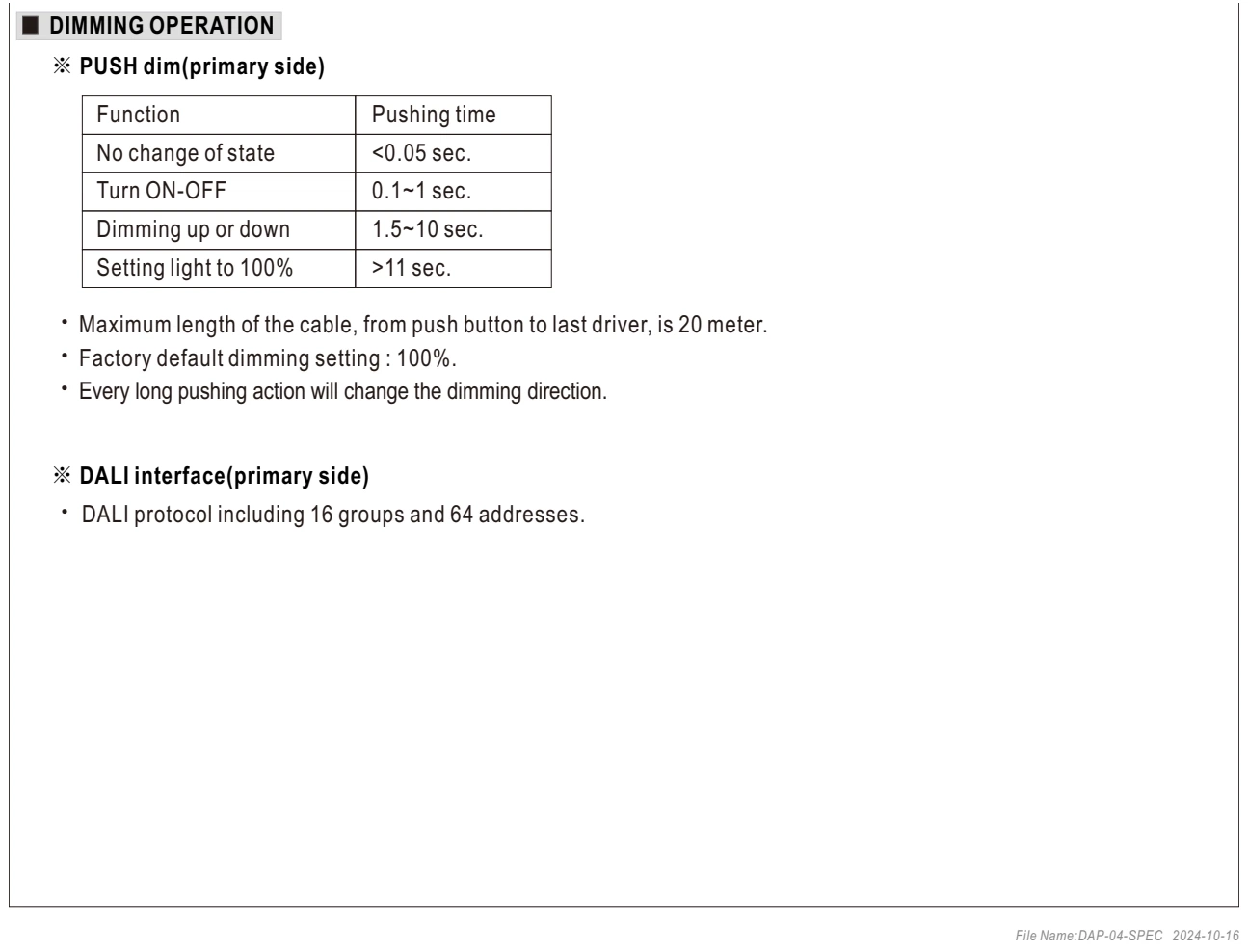

Диммирование · стр. 3

Увеличить рисунок ↗

Диммирование · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

FUNCTION

Назначение

DIMMING

Диммирование

OFF

Выключено

ON

Включено

DIRECTION

Направление

Оригинал в PDF · стр. 3 ↗

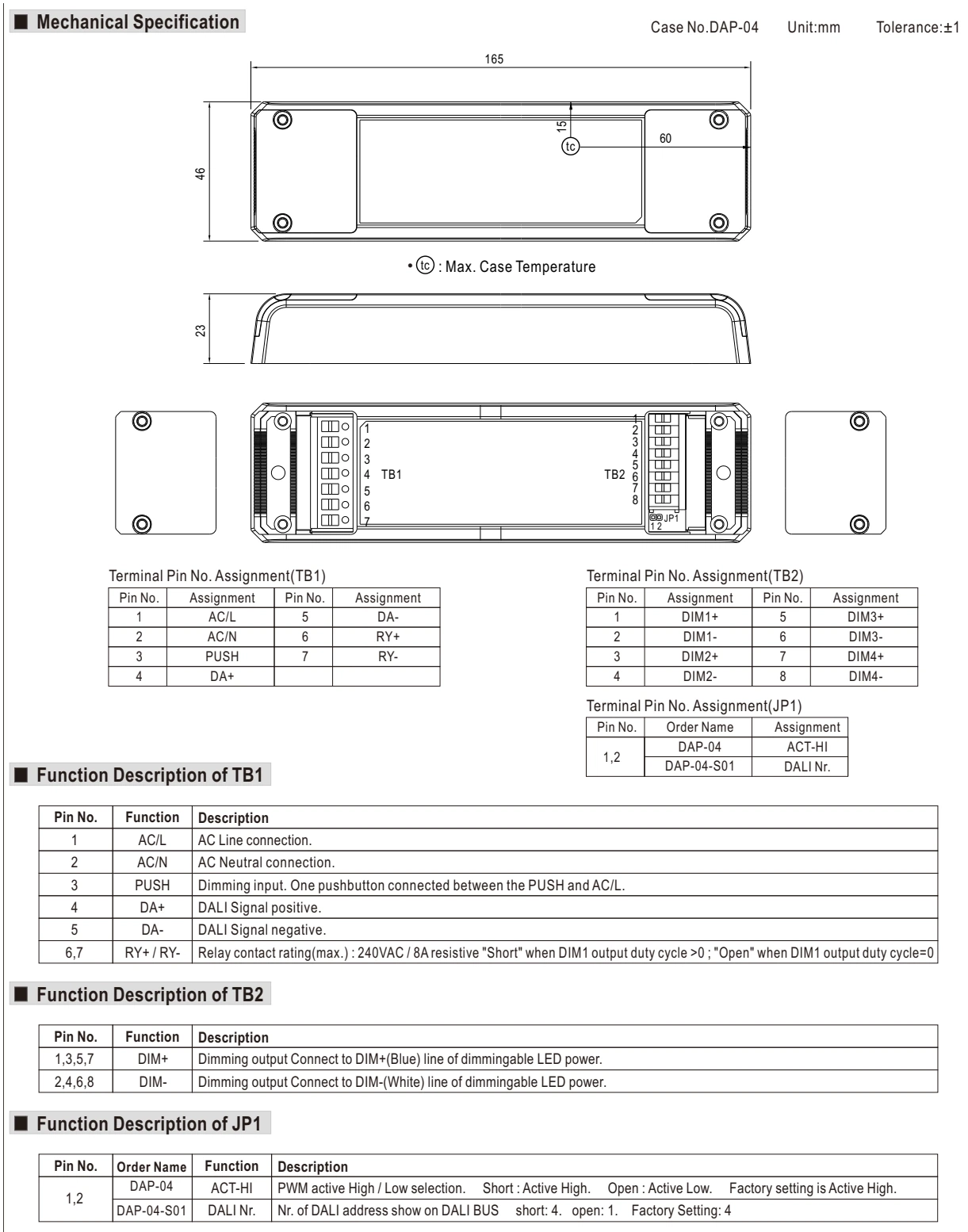

Габаритный чертёж · стр. 7

Увеличить рисунок ↗

Габаритный чертёж · стр. 7100%Открыть изображение ↗Закрыть ×

Обозначения

CASE TEMPERATURE

Температура корпуса

DESCRIPTION

Описание

DUTY CYCLE

Коэффициент заполнения

ASSIGNMENT

Назначение

TERMINAL

Клемма

FUNCTION

Назначение

DIMMING

Диммирование

UNIT:MM

Размеры в миллиметрах

PIN NO.

Номер контакта

POWER

Мощность

UNIT

Единицы измерения

MAX.

Максимум

PWM

ШИМ

VAC

В переменного тока

ON

Включено

MM

мм

DIM+

Положительный вход управления яркостью

DIM-

Отрицательный вход управления яркостью

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

BLUE

Синий

TC

Контрольная точка температуры корпуса

MAX. CASE TEMPERATURE

Максимальная температура корпуса

TERMINAL PIN NO.

Номер контакта клеммы

DIMMING INPUT

Вход управления яркостью

TOLERANCE

Допуск

Оригинал в PDF · стр. 7 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL DAP-04 — led-драйверы и питание освещения. Серия DAP-04. Характеристики, документация и запрос поставки в Казахстане.

Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.

Что проверить при выборе

Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
