BIC-2200-12

Характеристики

Производитель

MEAN WELL

Модель

BIC-2200-12

Тип

Инверторы DC/AC

Мощность по каталогу

2200 Вт

Выход 1

12 В · 180 А

Выход 2

12 В · 150 А

Стандарты безопасности (по каталогу)

CUL,TUV-62368-1,CB,CE,EAC,UKCA

Соответствие RoHS (по каталогу)

RoHS

Масса 1 шт.

≈ 2,9 кг

ECCN по каталогу

EAR99

Входное напряжение

180~264

Обозначение параметров в каталоге

A/D +12V180A ; D/A +12V150A

Размеры (Д × Ш × В)

330 × 140 × 41 мм

GTIN

4711287421315

Страна производства

Тайвань

Гарантия производителя

60 мес.

Данные производителя

Выходное напряжение — AC → DC

12 В PDF, стр. 2 ↗

Номинальный выходной ток — AC → DC

180 А PDF, стр. 2 ↗

Номинальная выходная мощность — AC → DC

2160 Вт PDF, стр. 2 ↗

Диапазон напряжения при полной мощности — AC → DC

12 ~ 15 В PDF, стр. 2 ↗

Пульсации и шум — AC → DC (макс.)

160 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.

Диапазон регулировки напряжения — AC → DC

10 ~ 15 В PDF, стр. 2 ↗

Диапазон выходного тока — AC → DC

0 ~ 180 А PDF, стр. 2 ↗

Допуск выходного напряжения — AC → DC

±1.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.

Нестабильность по входному напряжению — AC → DC

±0.5% PDF, стр. 2 ↗

Нестабильность по нагрузке — AC → DC

±0.5% PDF, стр. 2 ↗

Время запуска и нарастания — AC → DC

1800 мс, 60 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗

Входное переменное напряжение — AC → DC

180 ~ 264 В перем. PDF, стр. 2 ↗

Частота входного напряжения — AC → DC

47 ~ 63 Гц PDF, стр. 2 ↗

Коэффициент мощности — AC → DC (тип.)

0.98/230 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД — AC → DC (тип.)

90% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Входной ток переменного напряжения — AC → DC (тип.)

11 А/230 В перем. PDF, стр. 2 ↗

Пусковой ток — AC → DC (тип.)

Холодный пуск 35 А/230 В перем. PDF, стр. 2 ↗

Ток утечки — AC → DC

<2 мА/230 В перем. PDF, стр. 2 ↗

Номинальная входная мощность — DC → AC

1800 Вт PDF, стр. 2 ↗

Диапазон напряжения при полной мощности — DC → AC

12 ~ 15 В PDF, стр. 2 ↗

Входное постоянное напряжение — DC → AC

10 ~15 В PDF, стр. 2 ↗

Максимальный входной ток — DC → AC

150 А PDF, стр. 2 ↗

Диапазон выходного напряжения — DC → AC

180 ~ 264 В перем. определяется питающей сетью PDF, стр. 2 ↗

Частота выходного напряжения — DC → AC

47 ~ 63 Гц определяется питающей сетью PDF, стр. 2 ↗

Выходной переменный ток — DC → AC (тип.)

7.5 А/230 В перем. PDF, стр. 2 ↗

Коэффициент мощности — DC → AC (тип.)

0.99/230 В перем. при полной нагрузке PDF, стр. 2 ↗

КПД — DC → AC (тип.)

90.5% PDF, стр. 2 ↗Условия измерения: примечания 5 в документе.

Рабочая температура

-30 ~ +70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗

Рабочая влажность

20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗

Температура и влажность хранения

-40 ~ +85 °C, 10 ~ 95% отн. вл. без конденсации PDF, стр. 2 ↗

Температурный коэффициент

±0.03%/°C (0 ~ 45 °C) PDF, стр. 2 ↗

Электрическая прочность изоляции

вход–выход:3 кВ перем. вход–земля:2 кВ перем. выход–земля:500 В перем. PDF, стр. 2 ↗Условия измерения: примечания 8 в документе.

Габариты

330*140*41 мм (Д × Ш × В) PDF, стр. 2 ↗

Охлаждение · серия BIC-2200

Вентилятор Источник ↗

Гарантия производителя · серия BIC-2200

5 г. — условия для конкретного исполнения уточняются по документам производителя Источник ↗

Габариты (Д × Ш × В) · серия BIC-2200

330 × 140 × 41 мм Источник ↗

Сертификаты серии · серия BIC-2200

CE, CB, EAC, CUL, TUV-62368-1, UKCA Источник ↗

Графики и чертежи производителя

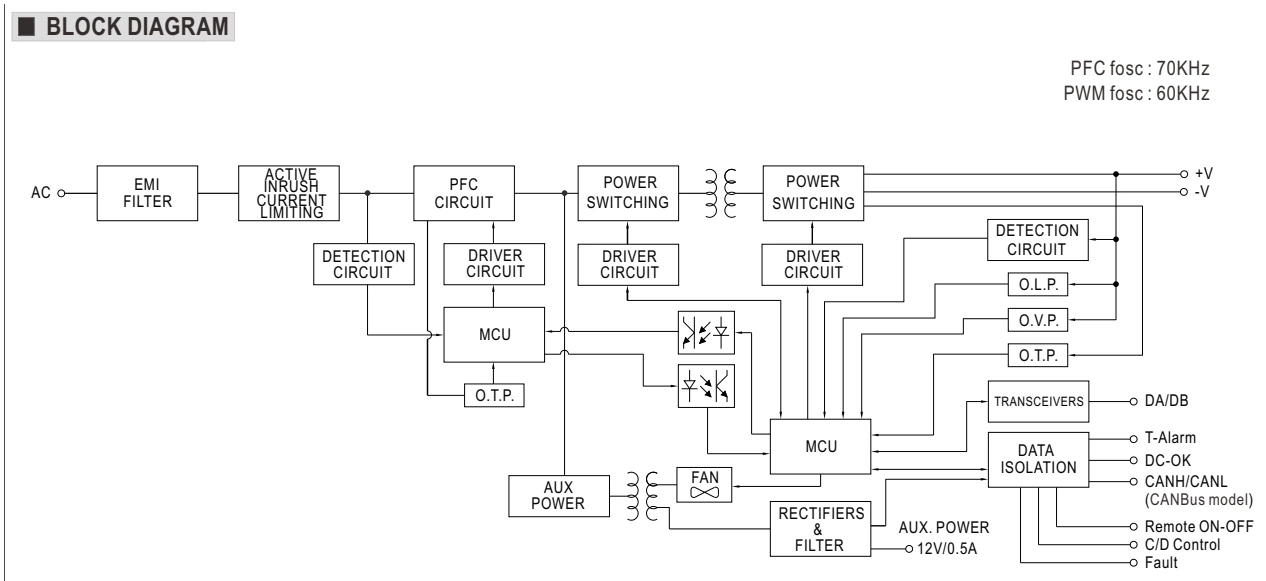

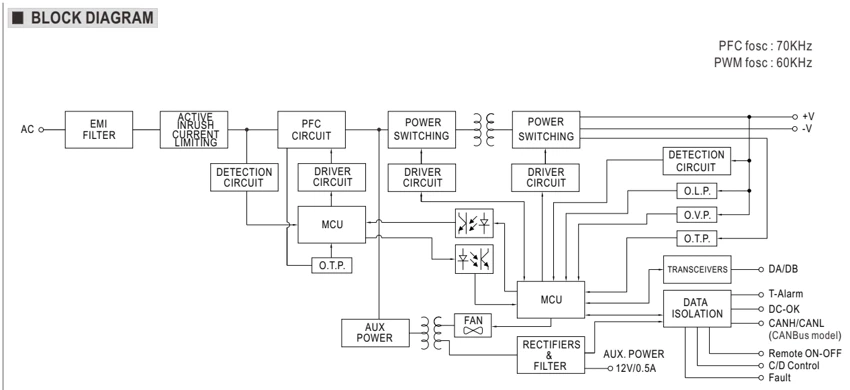

Функциональная схема · стр. 3

Увеличить рисунок ↗

Функциональная схема · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

RECTIFIERS & FILTER

Выпрямители и фильтр

DETECTION CIRCUIT

Цепь контроля

POWER SWITCHING

Силовой преобразователь

EMI FILTER

Фильтр электромагнитных помех

CONTROL

Управление

O.L.P.

Защита от перегрузки

O.V.P.

Защита от перенапряжения

O.T.P.

Защита от перегрева

PWM

ШИМ

PFC

Коррекция коэффициента мощности

FAN

Вентилятор

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

ON

Включено

FOSC

Частота преобразования

Оригинал в PDF · стр. 3 ↗

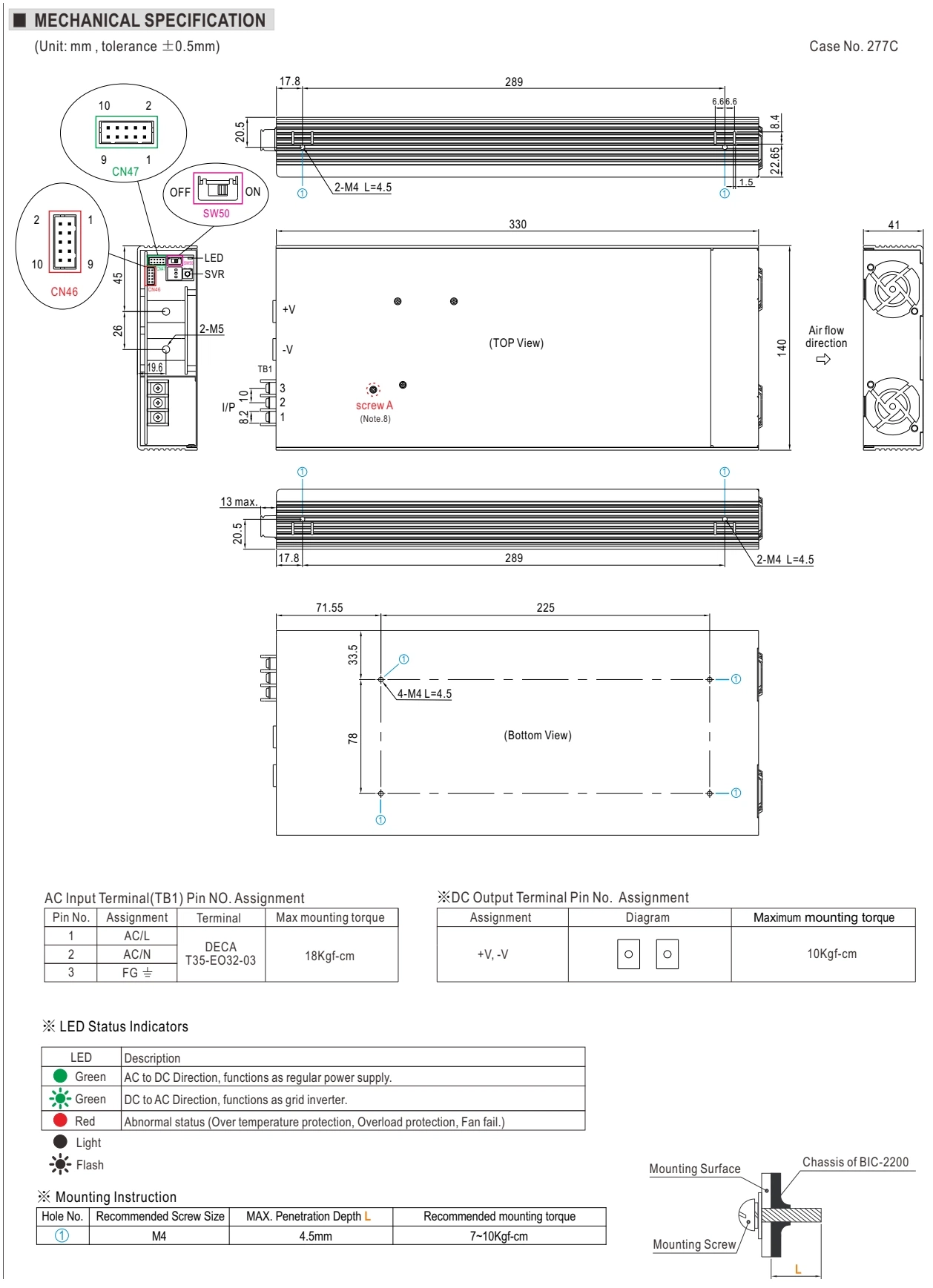

Габаритный чертёж · стр. 4

Увеличить рисунок ↗

Габаритный чертёж · стр. 4100%Открыть изображение ↗Закрыть ×

Обозначения

BOTTOM VIEW

Вид снизу

DESCRIPTION

Описание

ASSIGNMENT

Назначение

PROTECTION

Защита

DC OUTPUT

Выход постоянного тока

MOUNTING

Крепление

CASE NO.

Номер корпуса

TOP VIEW

Вид сверху

TERMINAL

Клемма

AC INPUT

Вход переменного тока

PIN NO.

Номер контакта

POWER

Мощность

MAX.

Максимум

I/P

Вход

FAN

Вентилятор

OFF

Выключено

+V

Положительный вывод выхода

-V

Отрицательный вывод выхода

FG

Защитное заземление

ON

Включено

AC/L

Фаза входного питания

AC/N

Нейтраль входного питания

RED

Красный

TERMINAL PIN NO.

Номер контакта клеммы

AIR FLOW

Поток воздуха

DIRECTION

Направление

UNIT: MM , TOLERANCE ±0.5MM

Размеры в миллиметрах; допуск ±0.5 мм.

Оригинал в PDF · стр. 4 ↗

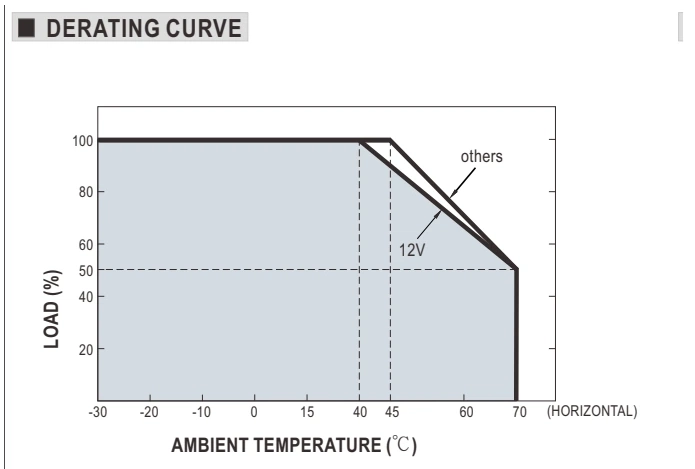

Снижение допустимой нагрузки · стр. 3

Увеличить рисунок ↗

Снижение допустимой нагрузки · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

AMBIENT TEMPERATURE

Температура окружающего воздуха

HORIZONTAL

Горизонтальное положение

LOAD

Нагрузка

Оригинал в PDF · стр. 3 ↗

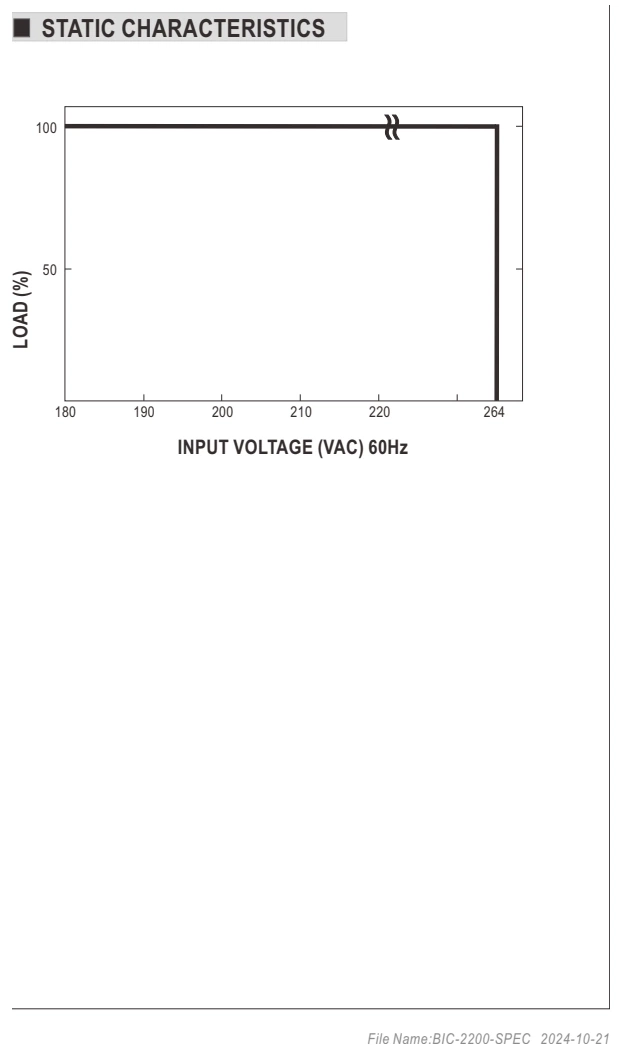

Нагрузка и входное напряжение · стр. 3

Увеличить рисунок ↗

Нагрузка и входное напряжение · стр. 3100%Открыть изображение ↗Закрыть ×

Обозначения

INPUT VOLTAGE

Входное напряжение

LOAD

Нагрузка

VAC

В переменного тока

HZ

Гц

Оригинал в PDF · стр. 3 ↗

Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.

Описание и назначение

MEAN WELL BIC-2200-12 — инверторы dc/ac. Параметры: мощность 2200 Вт. Серия BIC-2200. Характеристики, документация и запрос поставки в Казахстане.

Инверторы преобразуют постоянное напряжение в переменное. Подбор зависит от характера нагрузки, формы выходного сигнала и режима работы.

Что проверить при выборе

Проверьте пусковую мощность потребителей, диапазон напряжения батареи и допустимое время перегрузки. Сетевые и автономные исполнения имеют разные требования к подключению.
