APC-12E-350
MEAN WELL APC-12E-350 — led-драйверы и питание освещения. Параметры: выходное напряжение 36 В, выходной ток 0.35 А, мощность 12.6 Вт. Характеристики, документация и запрос поставки в Казахстане.
Цена по запросу
Наличие уточняется
Срок поставки согласуем после проверки нужного количества.
Доставка и самовывоз — после поступления оборудования.Характеристики
- Производитель
- MEAN WELL
- Модель
- APC-12E-350
- Тип
- LED-драйверы и питание освещения
- Выходная мощность (U × I)
- 12.6 Вт
- Выходное напряжение
- 36 В
- Выходной ток
- 0.35 А
- Выход 1
- 36 В · 0,35 А
- Стандарты безопасности (по каталогу)
- CB,CE,ENEC05,EAC,UKCA
- Соответствие RoHS (по каталогу)
- RoHS
- Масса 1 шт.
- ≈ 0,082 кг
- ECCN по каталогу
- EAR99
- Входное напряжение
- 180~264
- Обозначение параметров в каталоге
- O/P 36V350mA
- Размеры (Д × Ш × В)
- 77 × 40 × 29 мм
- GTIN
- 4711287438825
- Страна производства
- Китай
Данные производителя
- Номинальный выходной ток
- 350 мА PDF, стр. 2 ↗
- Входное постоянное напряжение
- 9~36 В PDF, стр. 2 ↗
- Номинальная выходная мощность
- 12.6 Вт PDF, стр. 2 ↗
- Пульсации и шум (макс.)
- 300 мВ пик-пик PDF, стр. 2 ↗Условия измерения: примечания 2 в документе.
- Допуск выходного напряжения
- ±5.0% PDF, стр. 2 ↗Условия измерения: примечания 3 в документе.
- Точность выходного тока
- ±8.0% PDF, стр. 2 ↗
- Нестабильность по входному напряжению
- ±1.0% PDF, стр. 2 ↗
- Нестабильность по нагрузке
- ±3.0% PDF, стр. 2 ↗
- Время запуска и нарастания
- 500 мс, 180 мс / 230 В перем. PDF, стр. 2 ↗
- Время удержания (тип.)
- 20 мс/230 В перем. при полной нагрузке PDF, стр. 2 ↗
- Входное напряжение
- 180 ~ 264 В перем. 254 ~ 370 В пост. PDF, стр. 2 ↗Условия измерения: примечания 4 в документе.
- Частота входного напряжения
- 47 ~ 63 Гц PDF, стр. 2 ↗
- Коэффициент мощности (тип.)
- коэффициент мощности>0.5/230 В перем. при полной нагрузке PDF, стр. 2 ↗
- КПД (тип.)
- 81% PDF, стр. 2 ↗
- Входной ток переменного напряжения
- 0.2 А/230 В перем. PDF, стр. 2 ↗
- Пусковой ток (тип.)
- Холодный пуск 70 А(длительность импульса=120 мкс измерено при 50% пикового тока) при 230 В перем. PDF, стр. 2 ↗
- Ток утечки
- 0.25 мА / 240 В перем. PDF, стр. 2 ↗
- Рабочая температура
- -30 ~ 70 °C (см. график снижения допустимой нагрузки в PDF) PDF, стр. 2 ↗
- Рабочая влажность
- 20 ~ 90% отн. вл. без конденсации PDF, стр. 2 ↗
- Температура и влажность хранения
- -40 ~ +80 °C, 10 ~ 95% отн. вл. PDF, стр. 2 ↗
- Температурный коэффициент
- ±0.2%/°C (0 ~ 50 °C) PDF, стр. 2 ↗
- Электрическая прочность изоляции
- вход–выход:3.75 кВ перем. PDF, стр. 2 ↗
- Сопротивление изоляции
- вход–выход:>100 МОм / 500 В пост. / 25 °C/ 70% отн. вл. PDF, стр. 2 ↗
- Габариты
- 77*40*29(Д × Ш × В) PDF, стр. 2 ↗
Условия измерений и применения
Примечание 1 · стр. 2
Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25 °C.
Примечание в документе производителя ↗Примечание 2 · стр. 2
Пульсации и шум измерены в полосе 20 МГц с витой парой длиной 12 дюймов, нагруженной параллельно соединёнными конденсаторами 0,1 и 47 мкФ.
Примечание в документе производителя ↗Примечание 3 · стр. 2
Допуск включает начальное отклонение, нестабильность по входному напряжению и нестабильность по нагрузке.
Примечание в документе производителя ↗Примечание 5 · стр. 2
Устройство предназначено для работы в составе конечного оборудования. Электромагнитная совместимость зависит от монтажа всей системы, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие системы требованиям ЭМС.
Примечание в документе производителя ↗Примечание 6 · стр. 2
При работе выше 2000 м допустимую температуру окружающего воздуха снижают на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Примечание в документе производителя ↗Примечание 8 · стр. 2
Перед применением прочитайте руководство: в нём приведены рекомендации по использованию и условия монтажа для сохранения заявленной защиты от воды.
Примечание в документе производителя ↗Графики и чертежи производителя

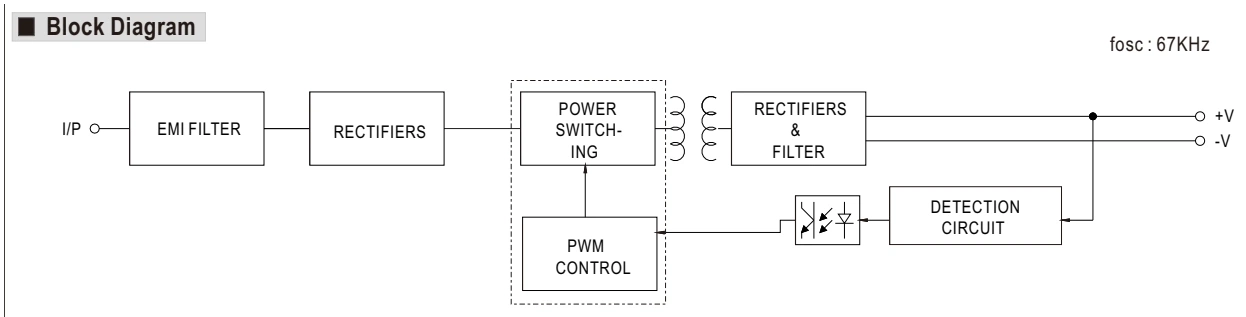

Функциональная схема · стр. 3
Увеличить рисунок ↗Обозначения
- RECTIFIERS & FILTER
- Выпрямители и фильтр
- DETECTION CIRCUIT
- Цепь контроля
- PWM CONTROL
- ШИМ-контроллер
- EMI FILTER
- Фильтр электромагнитных помех
- POWER
- Мощность
- I/P
- Вход
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- FOSC
- Частота преобразования

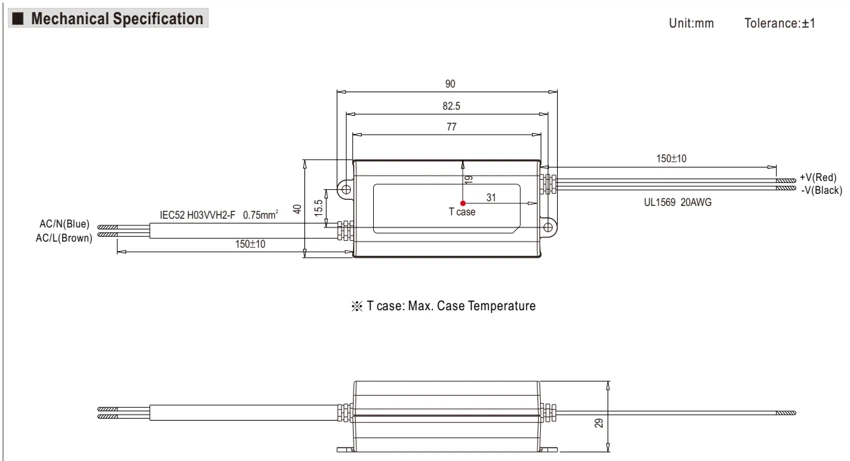

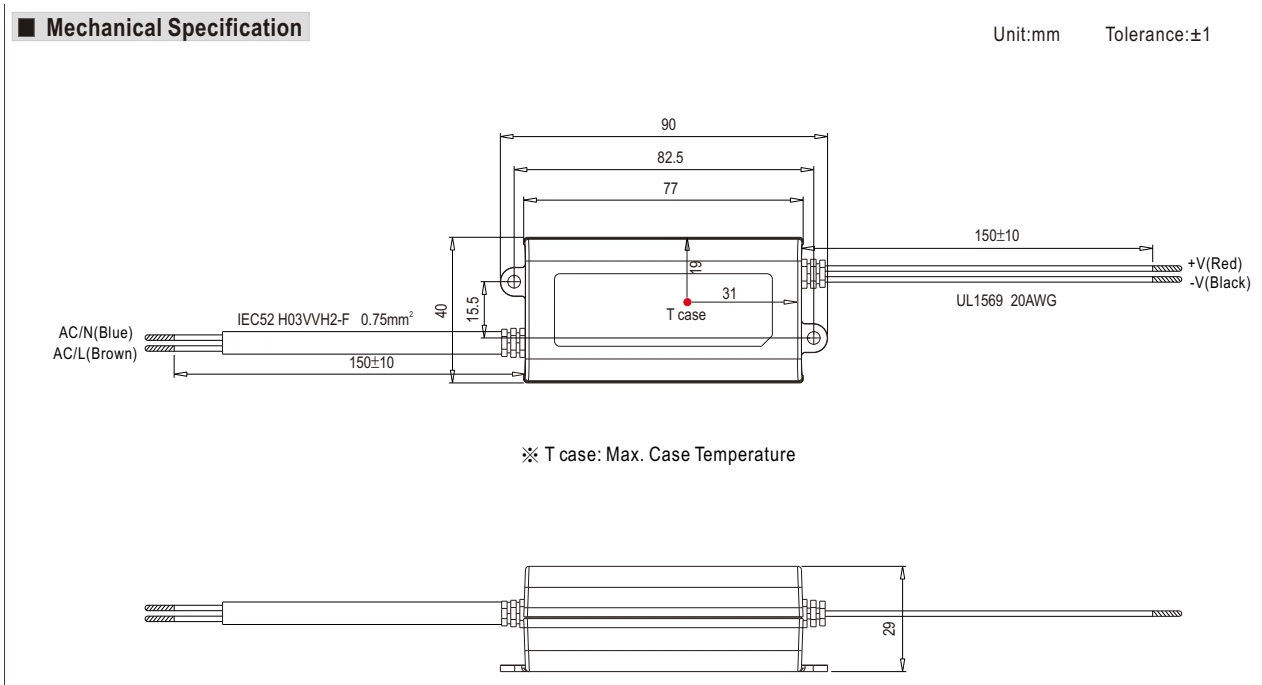

Габаритный чертёж · стр. 3
Увеличить рисунок ↗Обозначения
- CASE TEMPERATURE
- Температура корпуса
- UNIT:MM
- Размеры в миллиметрах
- UNIT
- Единицы измерения
- MAX.
- Максимум
- +V
- Положительный вывод выхода
- -V
- Отрицательный вывод выхода
- MM
- мм
- AC/L
- Фаза входного питания
- AC/N
- Нейтраль входного питания
- BROWN
- Коричневый
- BLUE
- Синий
- RED
- Красный
- BLACK
- Чёрный
- MAX. CASE TEMPERATURE
- Максимальная температура корпуса
- TOLERANCE
- Допуск

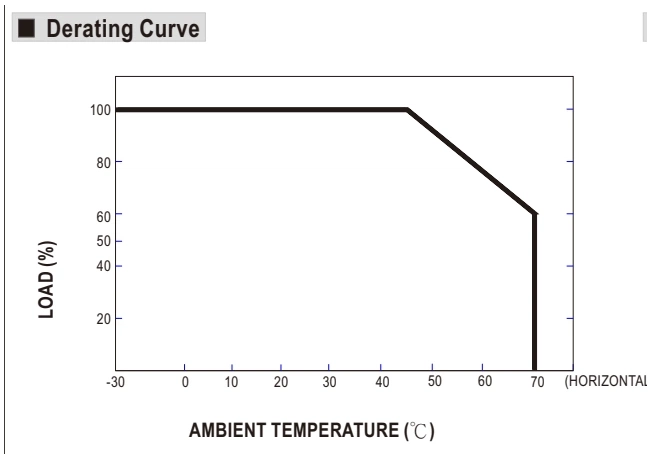

Снижение допустимой нагрузки · стр. 3
Увеличить рисунок ↗Обозначения
- AMBIENT TEMPERATURE
- Температура окружающего воздуха
- HORIZONTAL
- Горизонтальное положение
- LOAD
- Нагрузка

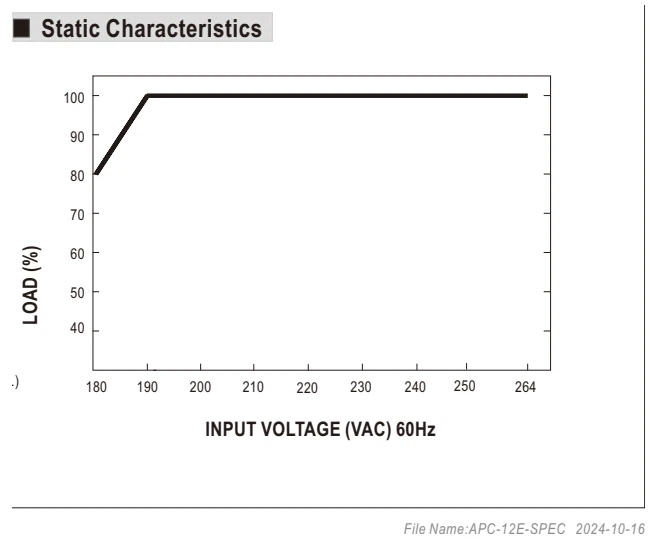

Нагрузка и входное напряжение · стр. 3
Увеличить рисунок ↗Обозначения
- INPUT VOLTAGE
- Входное напряжение
- LOAD
- Нагрузка
- VAC
- В переменного тока
- HZ
- Гц
Выходная мощность рассчитана по указанным в спецификации напряжению и току. Параметры и допустимую нагрузку проверяйте по даташиту перед включением в проект.
Описание и назначение
MEAN WELL APC-12E-350 — led-драйверы и питание освещения. Параметры: выходное напряжение 36 В, выходной ток 0.35 А, мощность 12.6 Вт. Характеристики, документация и запрос поставки в Казахстане.
Для светодиодных модулей нужен драйвер с подходящим режимом стабилизации: по току или по напряжению. Эти режимы не взаимозаменяемы без проверки нагрузки.
Что проверить при выборе
Проверьте рабочий диапазон светодиодов, способ диммирования, условия монтажа и степень защиты корпуса. Суффикс модели может определять интерфейс управления и исполнение выводов.
Документы для этого артикула ещё сверяются с каталогом производителя. Укажите модель в запросе, чтобы уточнить исполнение.
